Explorer Mini
4.9 Steuerpult
4.9.1 Joystickkugel entfernen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.

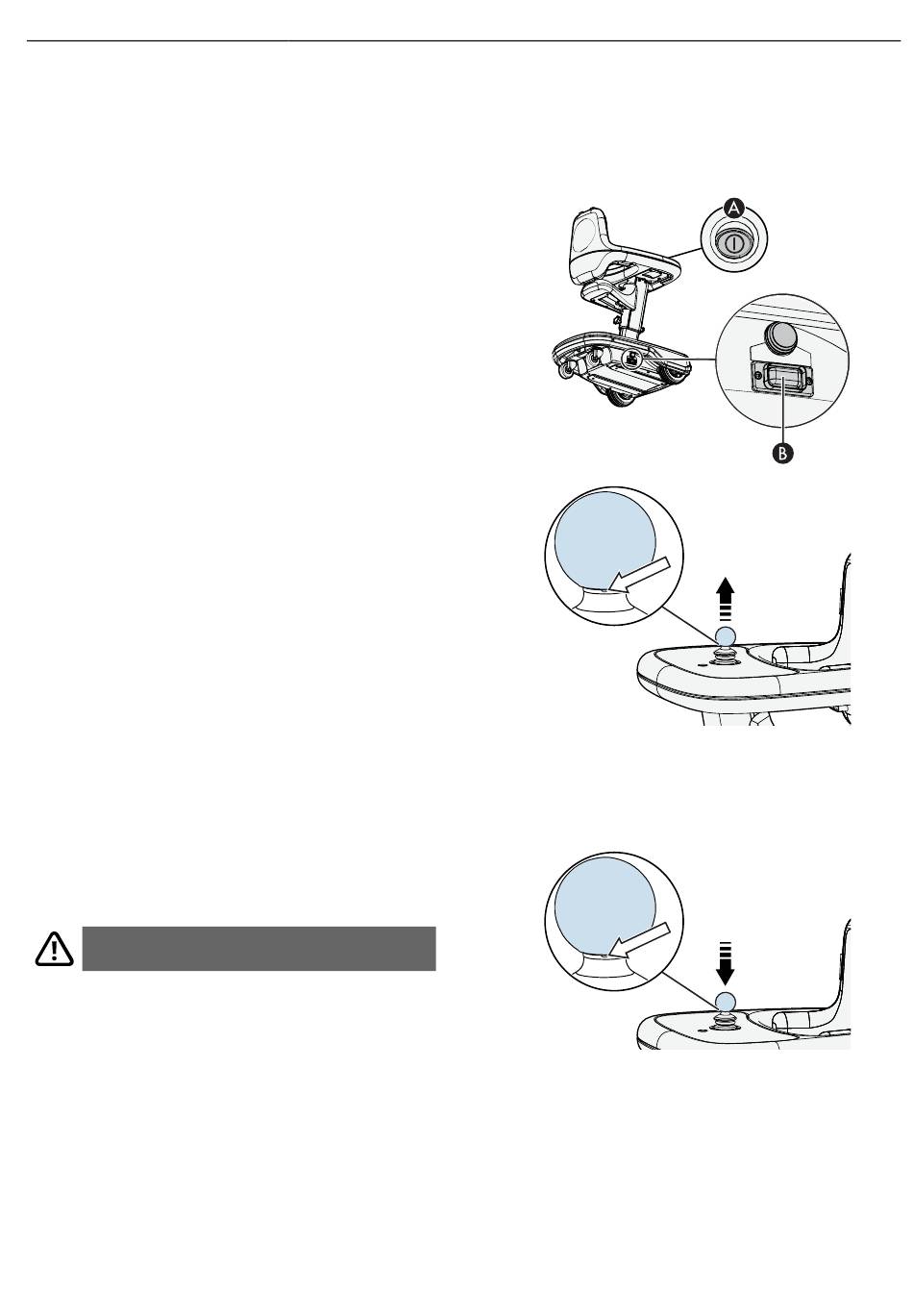

1. Ein/Aus-Taste (A) zum Ausschalten drücken.
2. LS-Schalter (B) ausschalten.
3. Die Sicherungsschraube unter der Joystickkugel lösen. Die
Sicherungsschraube nicht entfernen.
4. Die Joystickkugel vom Joystickhebel entfernen.
4.9.2 Joystickkugel anbringen
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
1. Die Joystickkugel auf den Joystickhebel setzen.
2. Die Sicherungsschraube unter der Joystickkugel anziehen.
Anzugsmoment: 1,2 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
Die Sicherungsschraube lösen und die Joystickkugel entfernen.
Die Joystickkugel auf den Hebel setzen und die
Sicherungsschraube anziehen.
