Explorer Mini
4.6.2 Untere Abdeckung
4.6.2.1 Untere Abdeckung entfernen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Steckschlüsseleinsatz für Innensechskant, 5 mm.

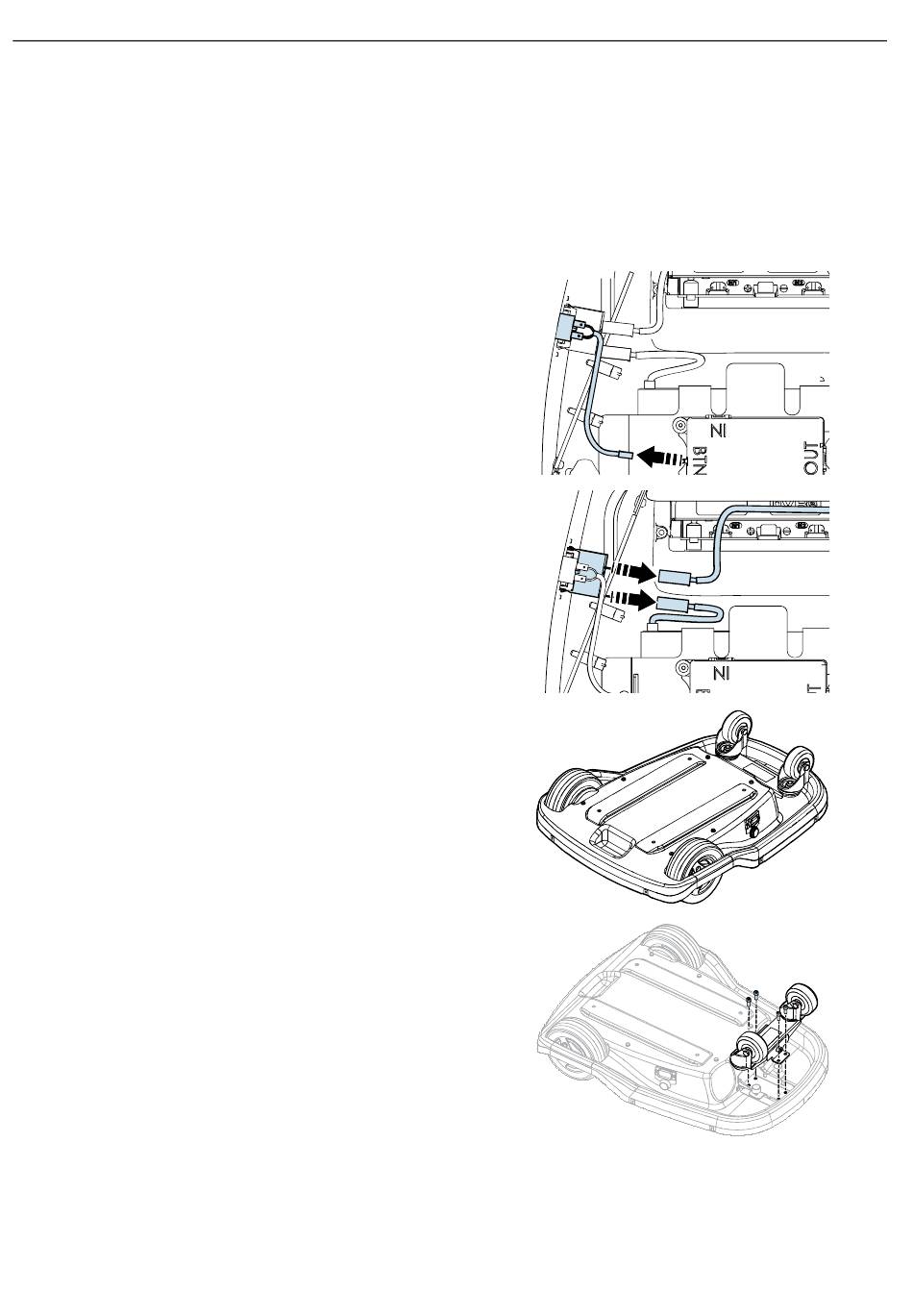

1. Obere Abdeckung abnehmen. Anleitung siehe
4.6.1.1 Obere Abdeckung entfernen.
2. Das Kabel zum Energiesparmodul von der Starttaste
trennen.
3. Die Kabel zum LS-Schalter von den Akkus trennen.
4. Das Basismodul umdrehen, sodass die Metalloberfläche auf
dem Boden liegt. Sicherstellen, dass das Kabel zum nVR2-
Leistungsmodul, die Kabel zum LS-Schalter und das Kabel
zur Starttaste nicht vom Metallfahrgestell eingeklemmt
werden.
5. Die vier Schrauben von der Lenkrollenbaugruppe entfernen
und die Lenkrollenbaugruppe entfernen.
