Permobil Explorer Mini Servicehandbuch Seite 41

Explorer Mini
4.9.4 Steuerpult einbauen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Steckschlüsseleinsatz für Innensechskant, 5 mm.
• Spitzzange.
• Drahthaken.

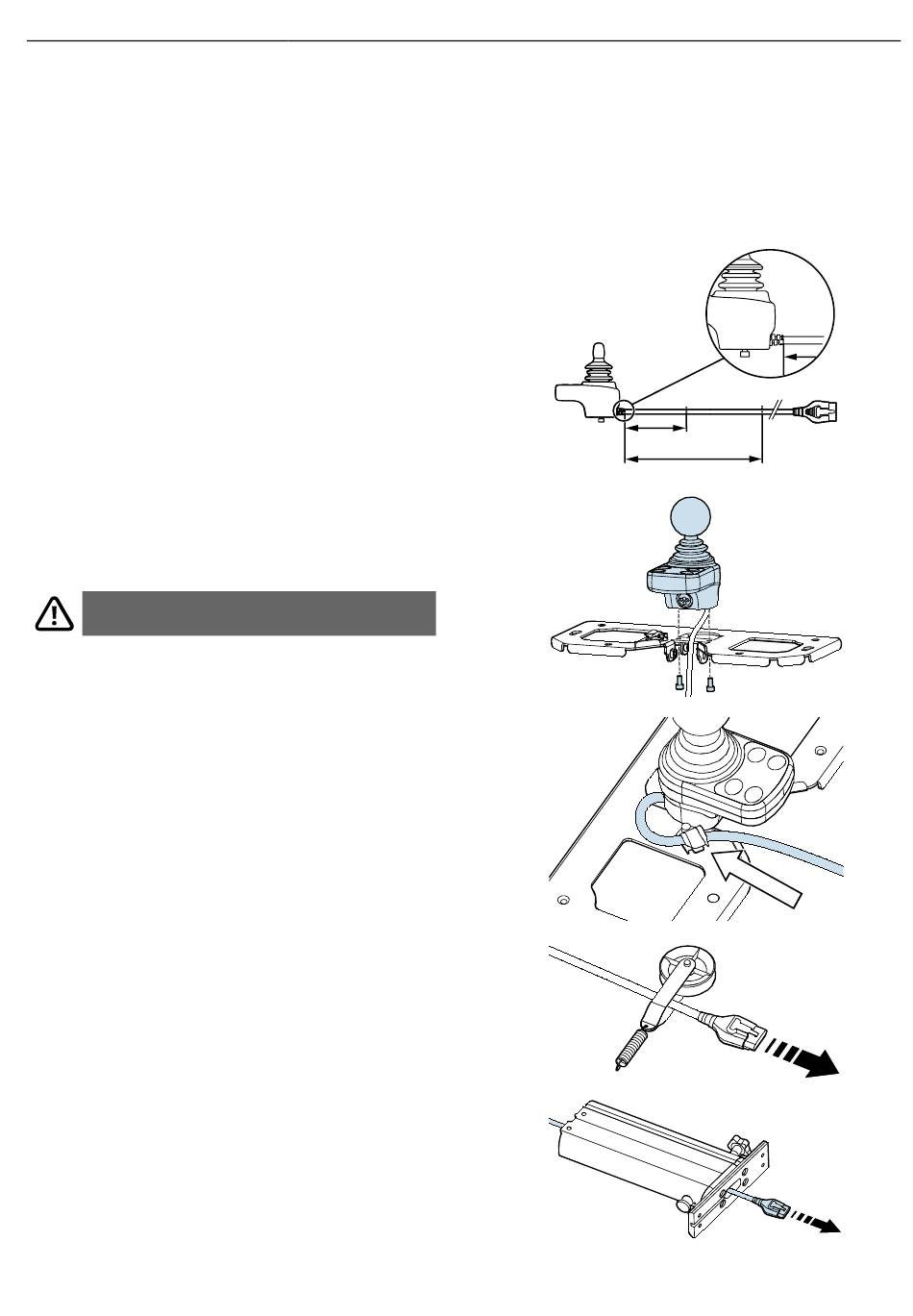

1. Abstand (A) vom Steuerpult bis zum Kabelhalter auf der
Tischhalterung markieren. Der Abstand soll 110 mm
betragen.
2. Abstand (B) vom Steuerpult bis zum Kabelhalter auf der
Säule markieren. Der Abstand soll 500 mm betragen.
3. Das Steuerpult mit den zwei Schrauben an der
Tischhalterung befestigen. Sicherstellen, dass die
Ladebuchse zum V-förmigen Ausschnitt in der
Tischhalterung weist. Anzugsmoment: 2,8 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
4. Das Kabel am Kabelhalter an der Tischhalterung befestigen.
Sicherstellen, dass die abgemessene Markierung für den
Abstand,110 mm, auf dem Kabel mittig im Kabelhalter liegt.
Siehe Schritt 1 zum Abmessen.
5. Das Ende des Kabels zum Steuerpult durch die
Kabelrollenbaugruppe ziehen.
6. Das Ende des Kabels zum Steuerpult durch die Säule
ziehen. Sicherstellen, dass die Säule in ihrer niedrigsten
Position eingestellt ist.
Reparaturen - Steuerpult
A
B
Reparaturen - 41
