4.6.1.2 Obere Abdeckung anbringen

Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 2,5 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Schlitzschraubendreher oder Zange.

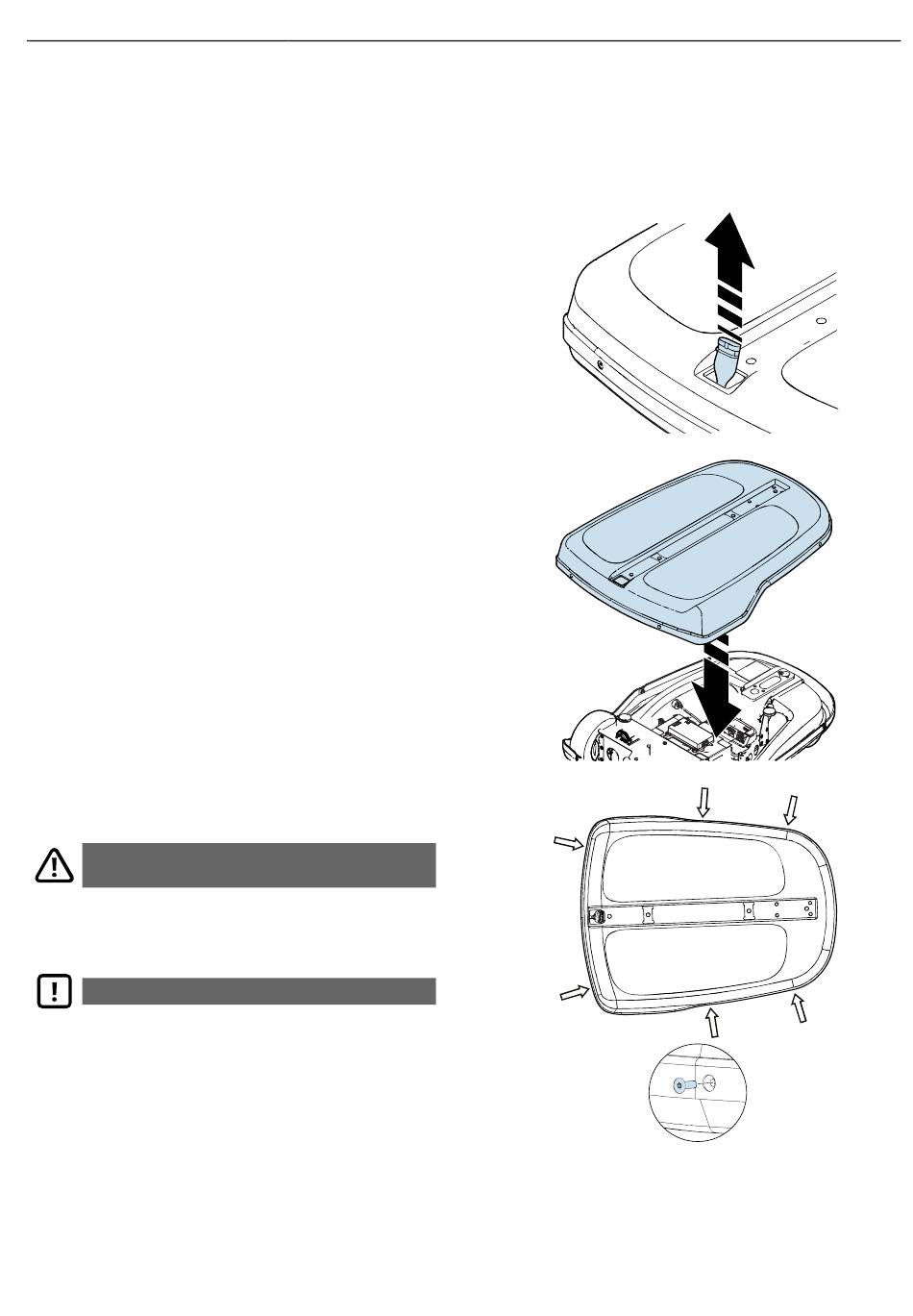

1. Das Kabel vom nVR2-Leistungsmodul durch die
Aussparung an der Vorderseite der oberen Abdeckung
ziehen.
2. Die obere Abdeckung auf das Basismodul setzen.
3. Die obere Abdeckung mit den sechs Schrauben am
Basismodul befestigen. Anzugsmoment: 1,2 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.

ACHTUNG! Verletzungsgefahr

Stellen Sie sicher, dass die Schraubenköpfe nach dem Anzie-
hen nicht herausragen.
