5.4 Mehrschicht-Sicherheitsmembran
1
2
3
4
5

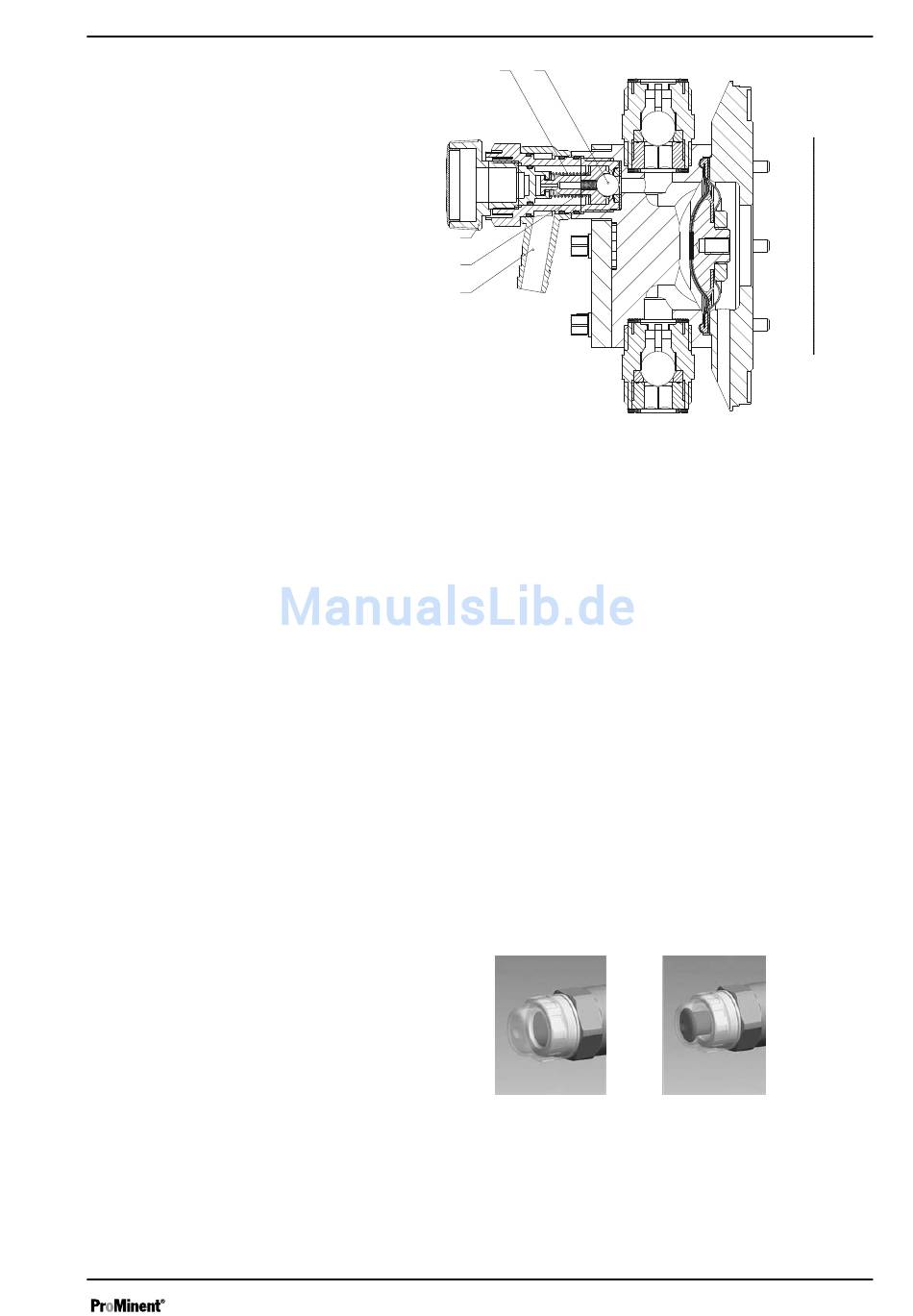

Abb. 8: Integriertes Überströmventil
1
Feder, groß
2
Kugel
3
Drehknopf
4
Feder, klein
5
Schlauchanschluss
Die Mehrschicht-Sicherheitsmembran hat die gleiche Funktion wie die
konventionellen Doppelmembransysteme mit Arbeits- und Sicherheits‐
membran; allerdings hat sie den Vorteil, dass dabei die beiden Mem‐
branen zu einer Einheit zusammengefasst sind.
Falls die Arbeitsschicht (1) bricht, dringt das Dosiermedium zwischen die
Arbeitsschicht und die Sicherheitsschicht (2) und breitet sich aus. Die
Sicherheitsschicht sorgt dafür, dass kein Dosiermedium nach außen
dringt.
Sobald das Dosiermedium die Lasche (3) am Rand der Mehrschicht-
Sicherheitsmembran erreicht, bläht es diese auf. Die Lasche drückt einen
Kolben (4) in den Membranbruchsensor (5), sodass dieser auslöst.
Bei den optischen Membranbruchsensoren springt dabei der versenkte,
rote Zylinder (6) unter dem durchsichtigen Deckel (7) nach vorne, sodass
er dann deutlich sichtbar wird Abb. 9.
Bei den elektrischen Membranbruchsensoren schaltet ein Schalter. Eine
angeschlossene Signalisiereinrichtung muss den Membranbruch signali‐
sieren.
Abb. 9: Optischer Membranbruchsensor, unausgelöst und ausgelöst
Funktionsbeschreibung
P_SI_0019
17
