Externe Ansteuerung

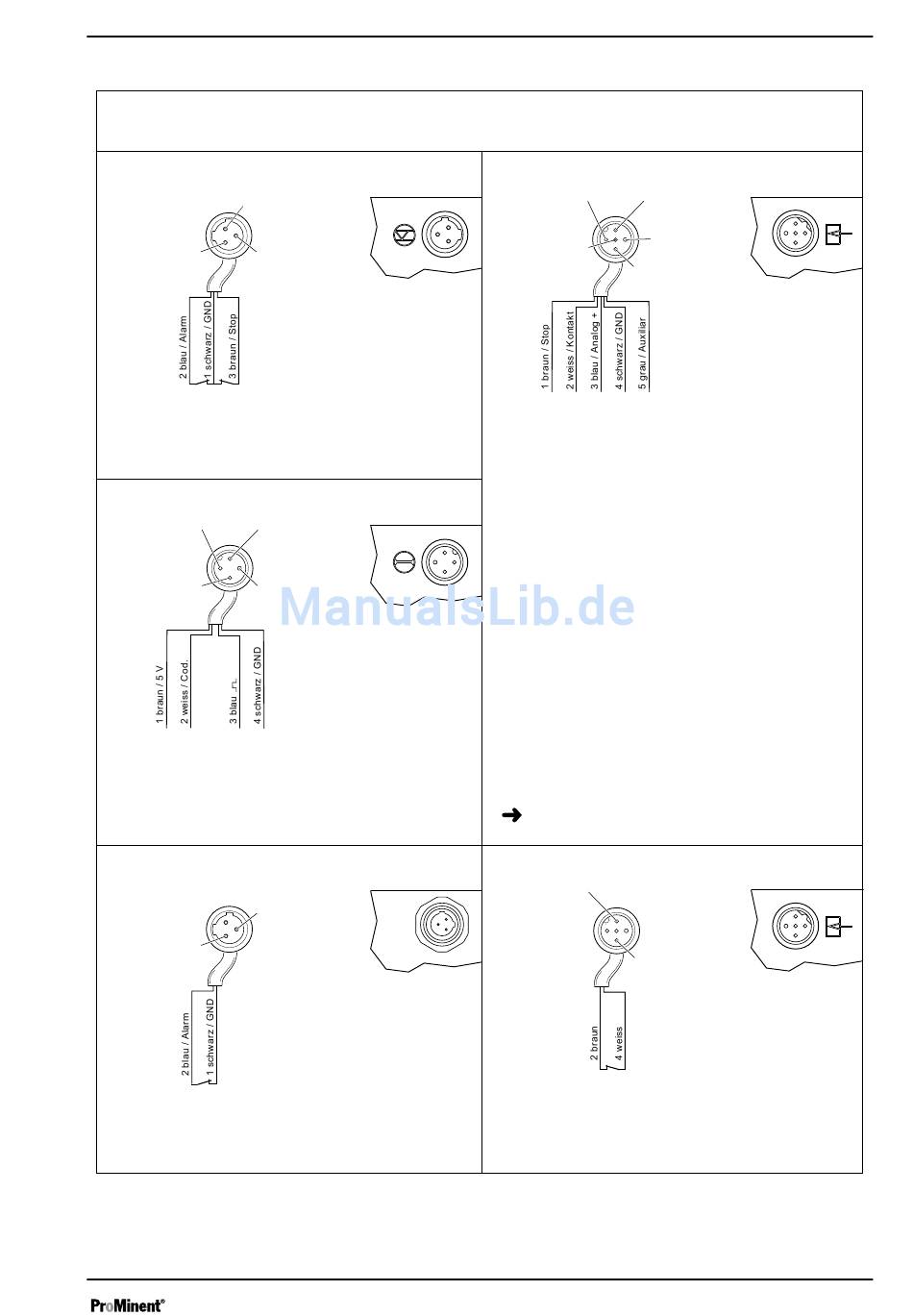

Verdrahtungsplan
Verdrahtungsplan
Ansicht der Kabelstecker von vorne
Niveauschalter-Kabel
3
2
1
blau + schwarz: offen
-> Alarmmeldung
braun + schwarz: offen
-> Alarmmeldung + Pumpe stoppt
Dosierüberwachung-Kabel
1
4
Membranbruchsensor-Kabel
1
2
Kontakt offen -> Alarmmeldung +
bei Steuerungstyp 0: Pumpe stoppt
für
für
2
3
für
Universal-Steuerkabel (5-adrig)
1
2
3
5
4
Pausefunktion:
braun + schwarz: geschlossen
-> Pumpe dosiert
braun + schwarz: offen
-> Pumpe stoppt
Extern/Kontakt:
weiss + schwarz: schließen
-> Startkontakt für Pumpe
(Pausefunktion inaktiv?:
braun + schwarz: geschlossen)
Analog:
blau, schwarz
-> Analogeingang 0/4-20 mA
(Pausefunktion inaktiv?:
braun + schwarz: geschlossen)
Auxiliarfrequenz:
grau + schwarz: geschlossen
-> Pumpe dosiert mit voreingestellter
Hubfrequenz
Verschaltungsbeispiele - siehe übernächste Seite
Extern/Kontakt-Kabel (2-adrig)
2
4
Kontakt schließen -> Dosierhub
Installieren
für
für
