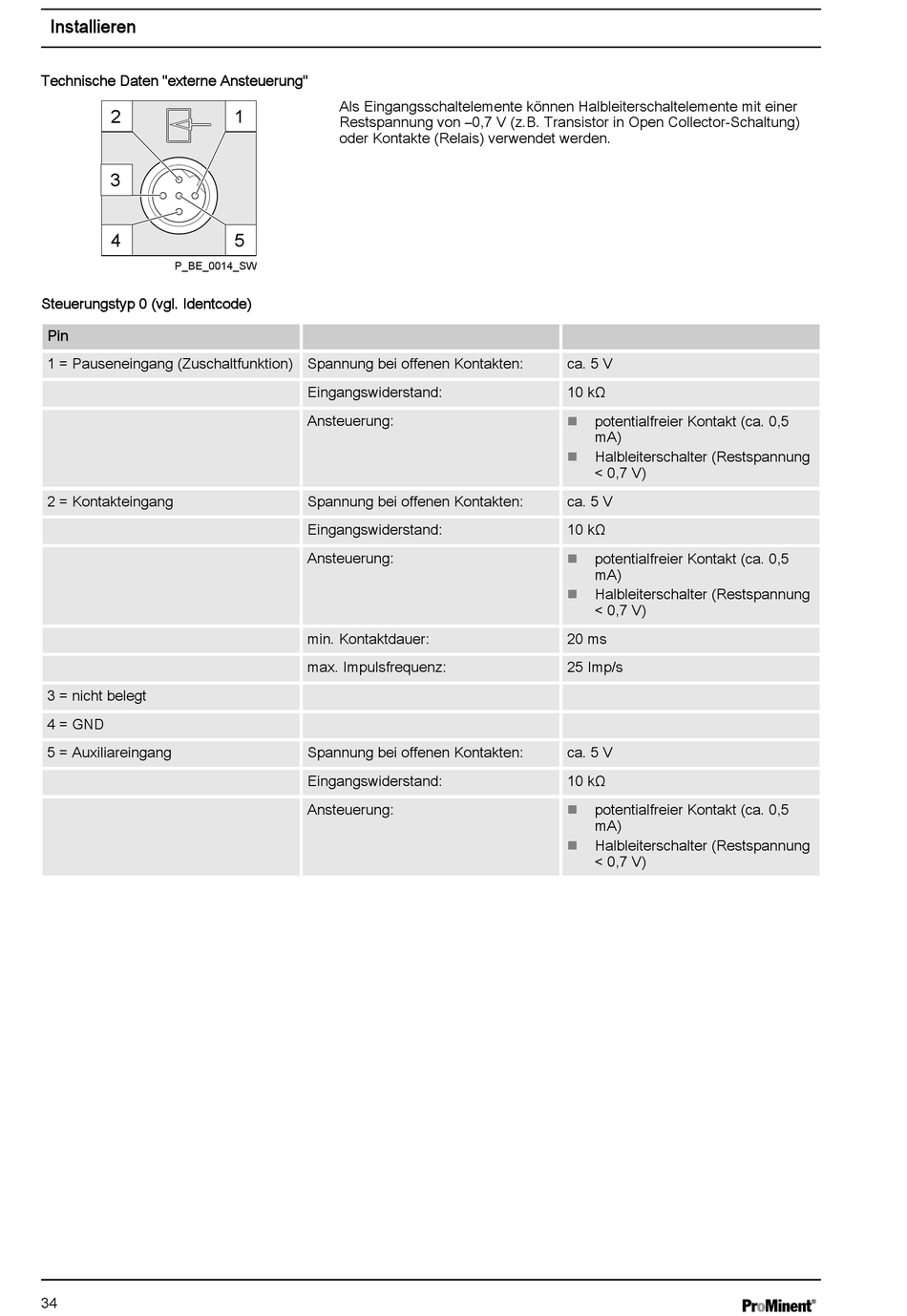

ProMinent Sigma2 Controltyp S2Ca Betriebsanleitung Seite 34

Installieren
Technische Daten "externe Ansteuerung"
2
3
4
P_BE_0014_SW
Steuerungstyp 0 (vgl. Identcode)
Pin
1 = Pauseneingang (Zuschaltfunktion) Spannung bei offenen Kontakten:
2 = Kontakteingang
3 = nicht belegt
4 = GND
5 = Auxiliareingang
34
Als Eingangsschaltelemente können Halbleiterschaltelemente mit einer
1
Restspannung von –0,7 V (z.B. Transistor in Open Collector-Schaltung)
oder Kontakte (Relais) verwendet werden.
5
Eingangswiderstand:
Ansteuerung:
Spannung bei offenen Kontakten:
Eingangswiderstand:
Ansteuerung:
min. Kontaktdauer:
max. Impulsfrequenz:
Spannung bei offenen Kontakten:
Eingangswiderstand:
Ansteuerung:
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
20 ms
25 Imp/s
ca. 5 V
10 kΩ
potentialfreier Kontakt (ca. 0,5
n
mA)
Halbleiterschalter (Restspannung
n
< 0,7 V)
