Reparieren
58
1. Das Ventil aus der Fördereinheit schrauben.
2. Den Ventildeckel (5) auf seiner Saugseite aufschrauben - siehe
Abbildung.
3. Die Teile vorsichtig aus dem Ventilkörper (2) nehmen.
4. Die verschlissenen Teile ersetzen.
5. Die restlichen Teile reinigen.
6. Alle Teile überprüfen.
7. Die Ventilkugel (3) und den Ventilsitz (4) einsetzen.
8. Den Ventildeckel (5) einschrauben.

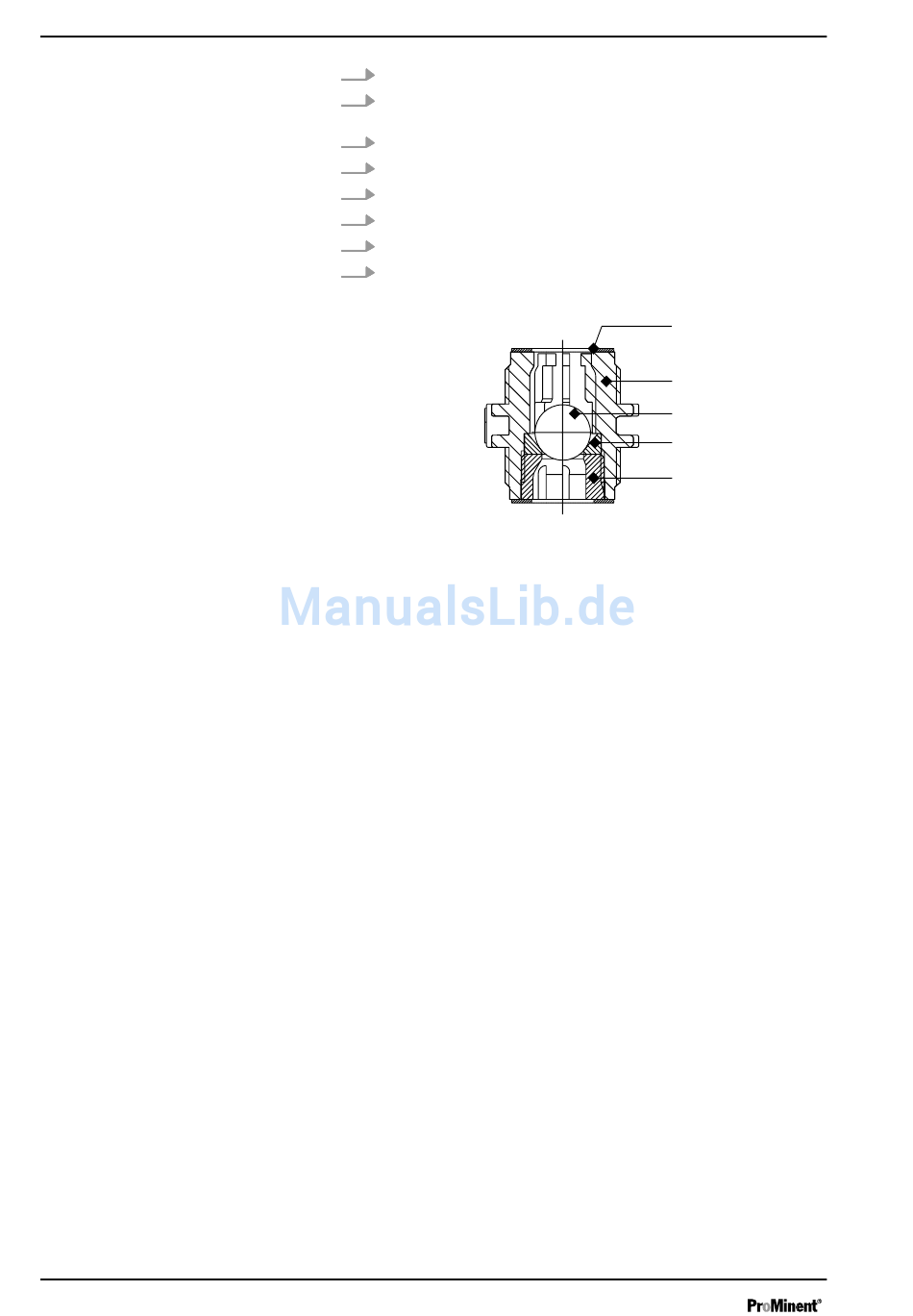

Abb. 42: Kugelventil, einfach, Schnitt
1 Flachdichtung
2 Ventilkörper
3 Ventilkugel
4 Ventilsitz
5 Ventildeckel
1
2
3
4
5
P_SI_0013_SW
