Installieren
2
1
3
4
1
5
P_MOZ_0020_SW

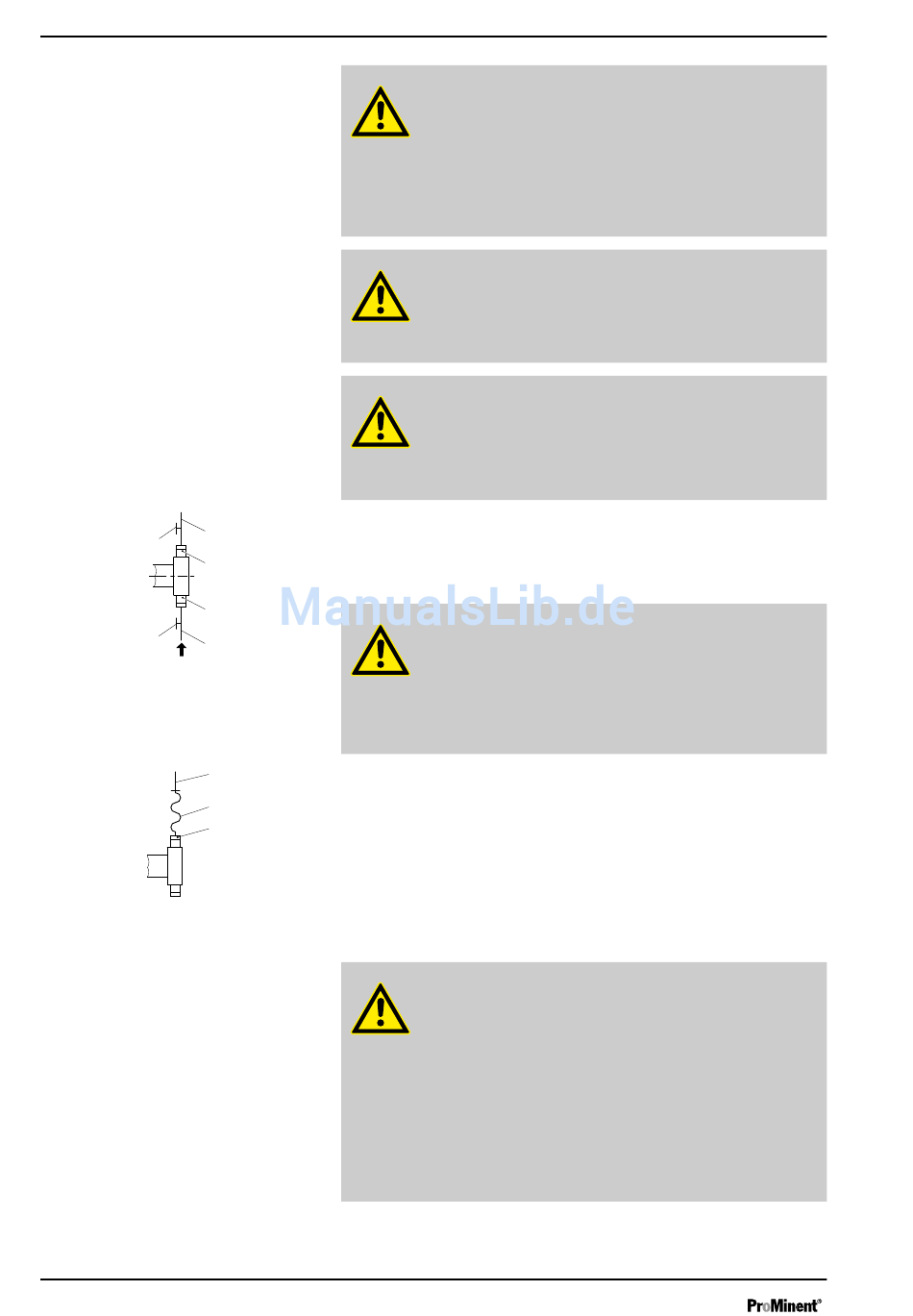

Abb. 17: Anschlussmöglichkeiten für
Manometer
1
2
3
P_MOZ_0021_SW
Abb. 18: Stahlrohrleitung an Fördereinheit
Integriertes Überströmventil
26
VORSICHT!
Warnung vor Rückfluss
Ein Druckhalteventil, ein federbelastetes Dosierventil, ein
Überströmventil, ein Fußventil oder eine Fördereinheit sind
keine absolut dicht schließenden Absperrelemente.
–
Dazu eine Absperrarmatur, ein Magnetventil oder einen
Rückflussverhinderer verwenden.
VORSICHT!
Warnung vor illegalem Betrieb
Beachten Sie die Vorschriften, die am Aufstellort des
Gerätes gültig sind.
VORSICHT!
Zum Überprüfen der Druckverhältnisse im Rohrleitungs‐
system ist es empfehlenswert, in der Nähe des Saug- und
des Druckanschlusses Anschlussmöglichkeiten für Mano‐
meter vorzusehen.
1
Manometermuffe
2
Druckleitung (Rohr)
3
Druckventil
4
Saugventil
5
Saugleitung (Rohr)
VORSICHT!
Rohrleitungen so an die Pumpe anschließen, dass keinerlei
Kräfte auf die Pumpe wirken, wie z.B. durch Versatz,
Gewicht oder Dehnung der Leitung.
Stahl- / Edelstahlrohrleitungen nur über ein flexibles Lei‐
tungsstück an eine Fördereinheit aus Kunststoff anschließen.
1
Stahlrohrleitung
2
flexibles Leitungsstück
3
Fördereinheit aus Kunststoff
VORSICHT!
Gefahr durch falschen Einsatz des integrierten Überström‐
ventils
Das integrierte Überströmventil kann nur den Motor und das
Getriebe schützen, und das nur gegen unzulässigen Über‐
druck, der von der Dosierpumpe selbst verursacht wird. Es
kann nicht die Anlage vor Überdruck schützen.
–
Den Motor und das Getriebe über andere Mechanismen
vor unzulässigem Überdruck aus der Anlage schützen.
–
Die Anlage über andere Mechanismen vor unzulässigem
Überdruck schützen.
