Geräteübersicht und Steuerelemente
14
1
2
3
4
5
P_SI_0079_SW

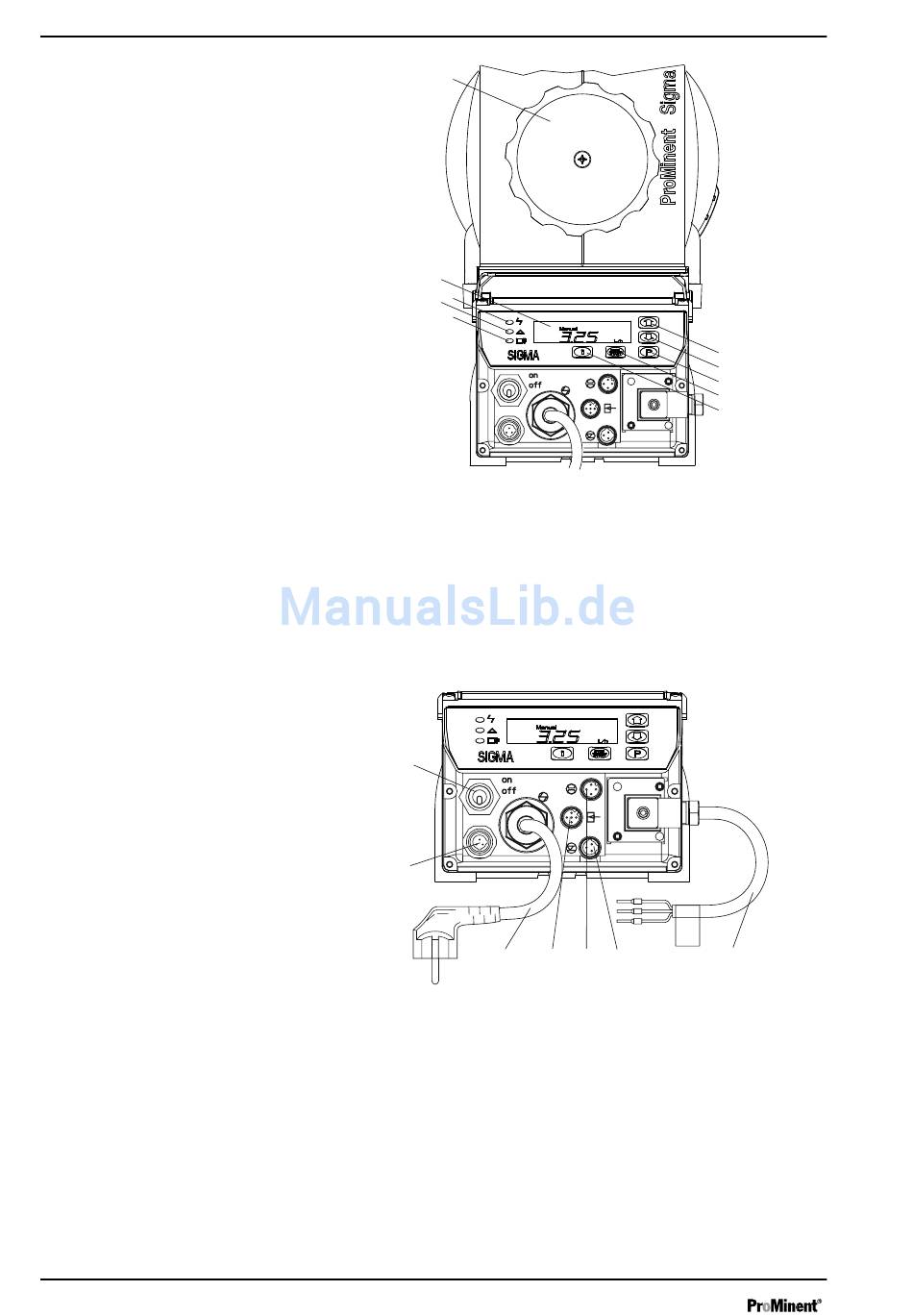

Abb. 3: Steuerelemente Sigma Control 1
1
Hubeinstellknopf
2
LCD-Schirm
3
Betriebsanzeige (grün)
4
Warnmeldungsanzeige (gelb)
5
Störmeldungsanzeige (rot)
[ i ]
6
Taste
[START/STOP]
7
Taste
[P]
8
Taste
[AB]
9
Taste
10 Taste
[AUF]
1
2
3
Abb. 4: Steuerelemente Sigma Control 2
1
Netzschalter
2
Buchse "Membranbruch"
3
Netzkabel
4
Buchse "externe Ansteuerung"
5
Buchse "Dosierüberwachung"
6
Buchse "Niveauschalter"
7
Relaiskabel
10
9
8
7
6
4
5
6
P_SI_0078_SW
7
