Funktionsbeschreibung
5.1 Antriebseinheit
Darstellung der Hubbewegung
Die Dosierpumpe ist eine oszillierende Verdrängerpumpe, deren Hublänge
einstellbar ist. Ein Elektro-Motor (1) treibt sie an. Ein Schneckengetriebe
(2) untersetzt seine Antriebsrotation. Die Exzenterrolle (3) verwandelt sie
zusammen mit der Aufnahmegabel (8) in eine oszillierende Bewegung der
Schubstange (4). Eine Rückholfeder (5) presst die Aufnahmegabel
zusammen mit der Schubstange kraftschlüssig gegen die Exzenterrolle
und bewirkt damit den Rückhub. Die Hublänge kann über den Hubeinstell‐
knopf (6) und die Achse (7) eingestellt werden. Die unterschiedlichen Hub‐
längen werden tatsächlich durch die Begrenzung des Rückhubes realisiert
Ä „Darstellung der Hubbewegung" auf Seite 15 ). Die Schubstange
(siehe
überträgt die Hubbewegung auf die Dosiermembrane.
10
3
8
7
6
P_SI_0077_SW

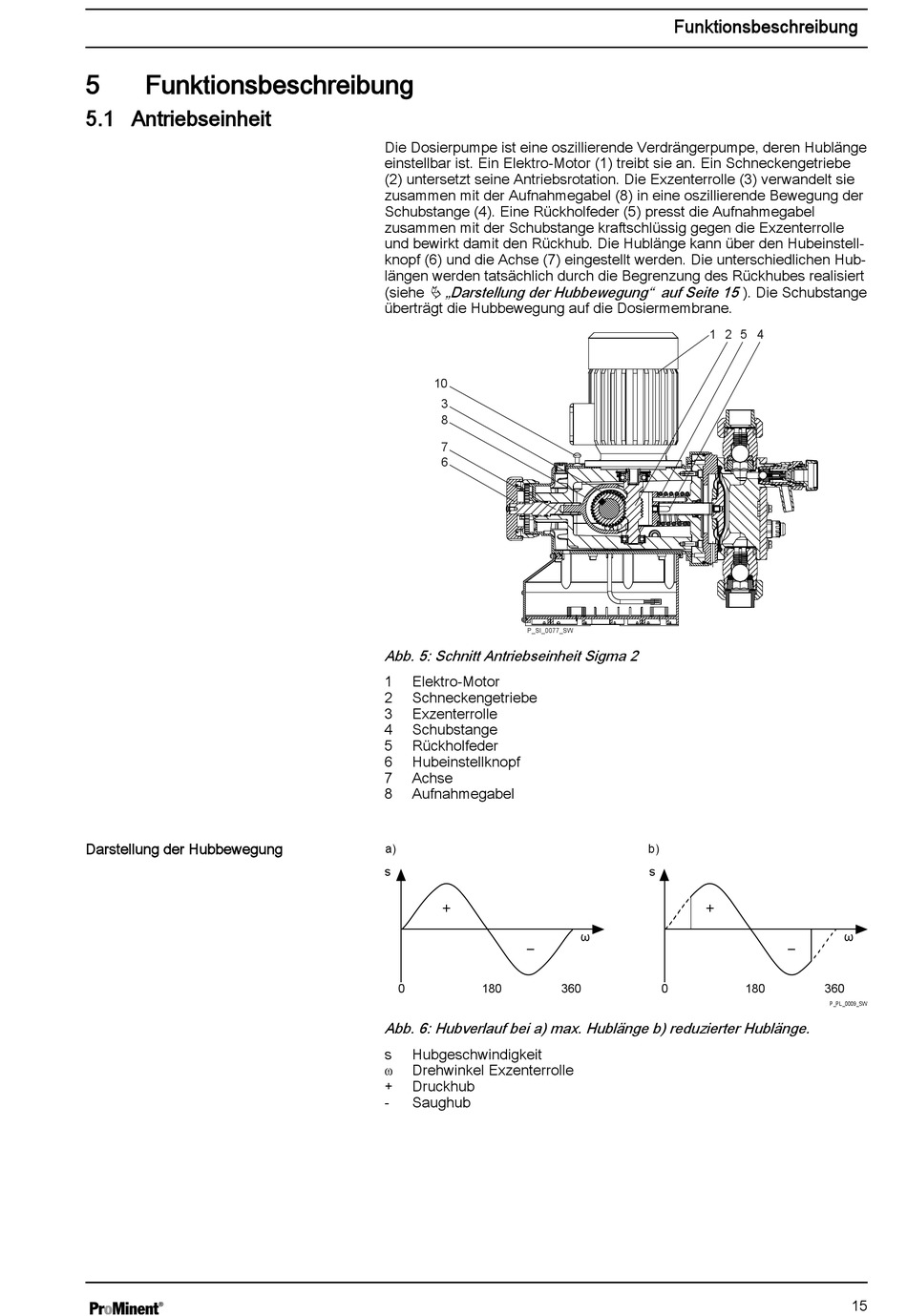

Abb. 5: Schnitt Antriebseinheit Sigma 2
1
Elektro-Motor
2
Schneckengetriebe
3
Exzenterrolle
4
Schubstange
5
Rückholfeder
6
Hubeinstellknopf
7
Achse
8
Aufnahmegabel
a)
s
0
180
Abb. 6: Hubverlauf bei a) max. Hublänge b) reduzierter Hublänge.
s
Hubgeschwindigkeit
⍵
Drehwinkel Exzenterrolle
+
Druckhub
-
Saughub
Funktionsbeschreibung
1
2
b)
s
ω
360
0
5
4
ω
180
360
P_PL_0009_SW
15
