Funktionsbeschreibung
5.2 Fördereinheit
5.3 Integriertes Überströmventil
16
Die Membran (2) schließt das Pumpvolumen des Dosierkopfes (4) herme‐
tisch nach außen ab. Sobald die Membran (2) in den Dosierkopf (4)
bewegt wird, schließt sich das Saugventil (1) und über das Druckventil (3)
strömt das Dosiermedium aus dem Dosierkopf. Sobald die Membran (2) in
die Gegenrichtung bewegt wird, schließt sich das Druckventil (3) durch
den Unterdruck im Dosierkopf und es strömt frisches Dosiermedium über
das Saugventil (1) in den Dosierkopf. Ein Arbeitstakt ist abgeschlossen.
3
4

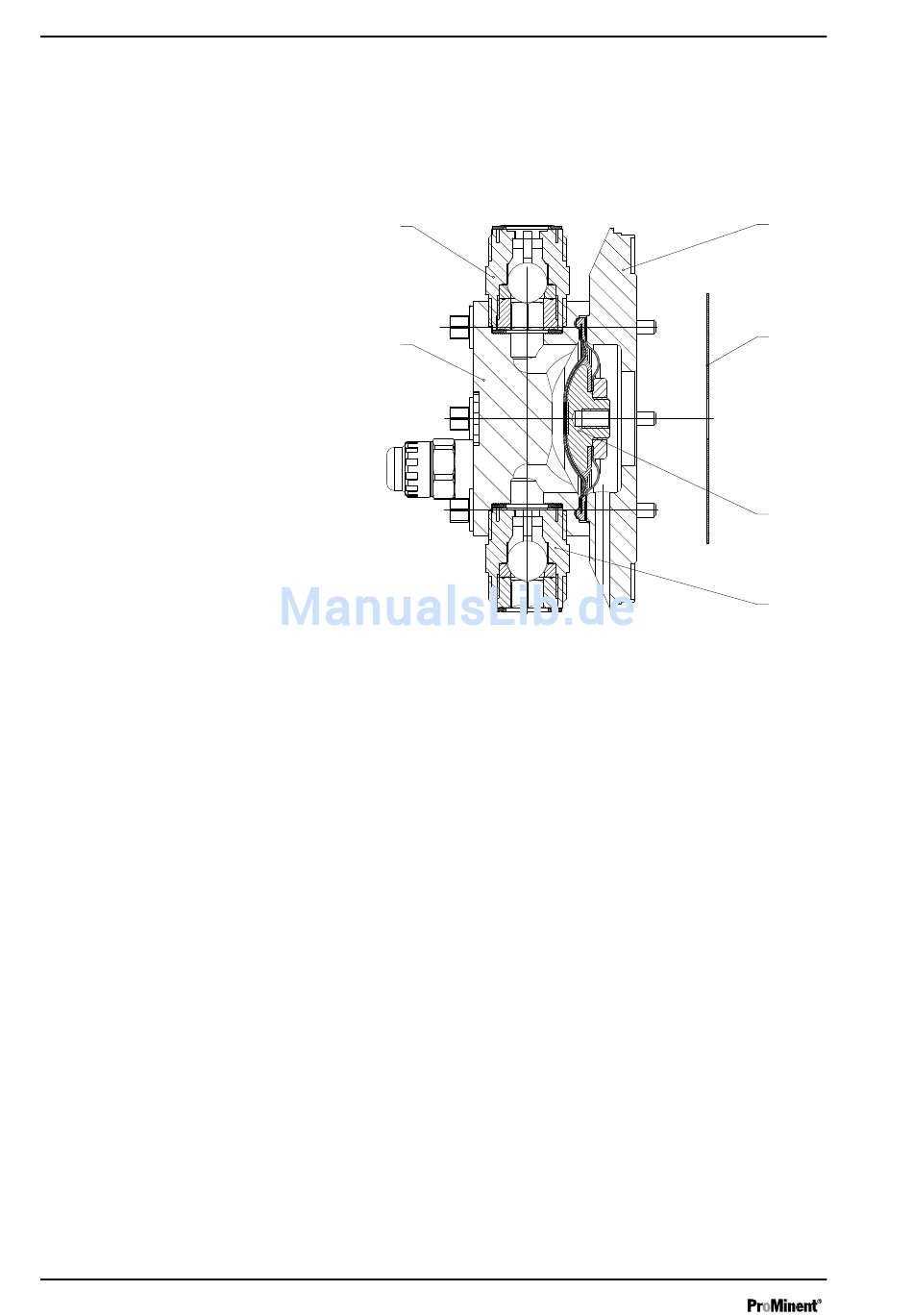

Abb. 7: Schnitt Fördereinheit
1
Saugventil
2
Membran
3
Druckventil
4
Dosierkopf
5
Kopfscheibe
13 Sicherheitmembran
Das integrierte Überströmventil arbeitet normalerweise wie ein einfaches,
direkt gesteuertes Entlastungsventil. Sobald der Druck den Druckwert
überschreitet, der über die große Feder (1) eingestellt ist, hebt er die
Kugel (2) ab. Das Dosiermedium strömt dann über den Schlauchan‐
schluss (5) ab, z.B. in einen Behälter.
Das integrierte Überströmventil kann nur den Motor und das Getriebe
schützen, und das nur gegen unzulässigen Überdruck, der von der Dosier‐
pumpe selbst verursacht wird. Es kann nicht die Anlage vor Überdruck
schützen.
Das integrierte Überströmventil arbeitet als Entlüftungsventil, falls der
Drehknopf (3) gegen den Uhrzeigersinn bis zum Anschlag "open" gedreht
wird: Das entlastet die Kugel (2) von der großen Kraft der großen Feder
(1) - sie wird jetzt durch die geringe Kraft der kleinen Feder (4) gesteuert.
Das integrierte Überströmventil ist - so verwendet - eine Ansaughilfe bei
der Inbetriebnahme der Pumpe gegen Druck.
5
13
2
1
