Funktion
1.5 Fördereinheit
1.

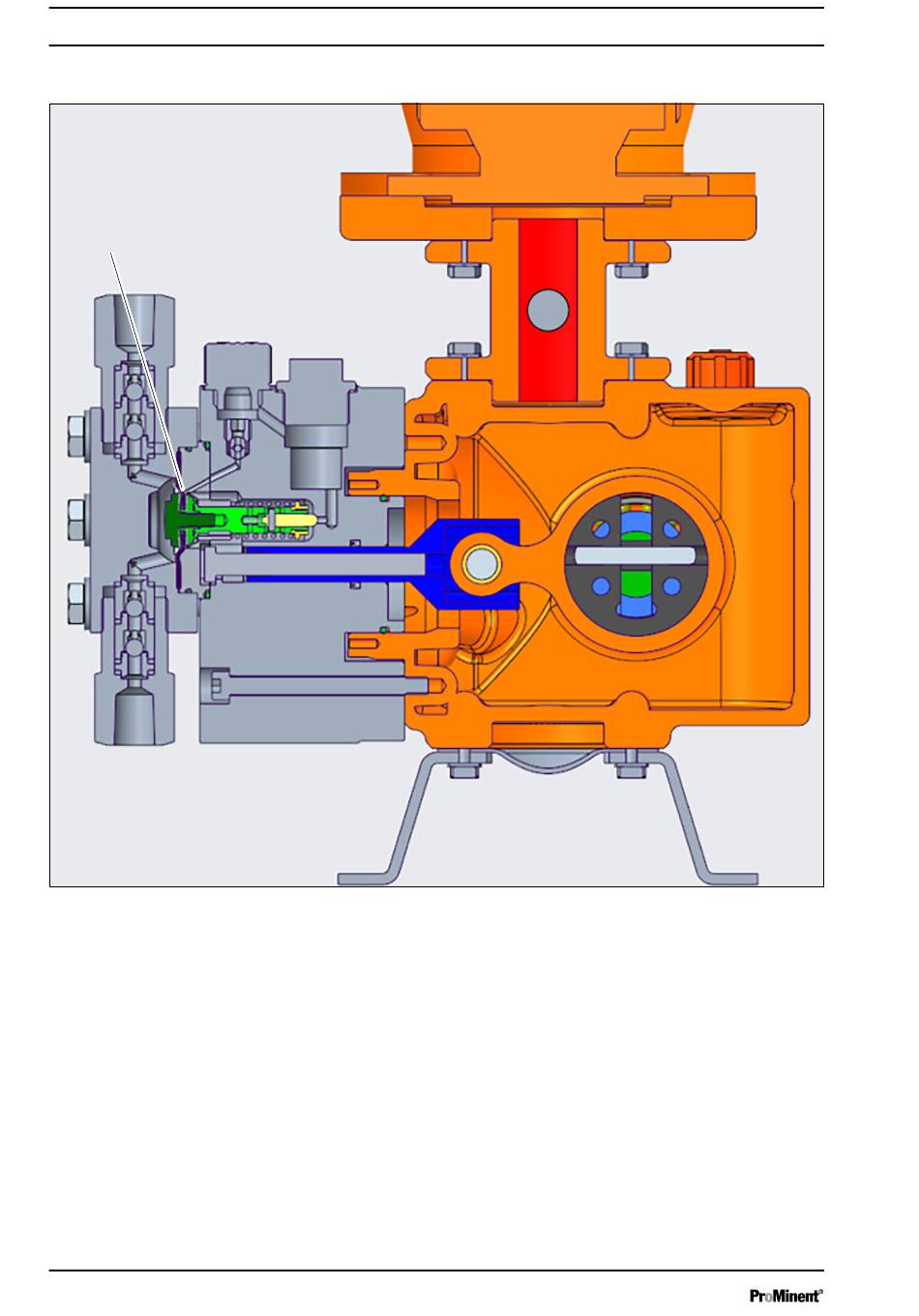

Abb. 2: Fördereinheit der PTFE-Mehrschicht-Membrane (1)
8
Das Herz der Fördereinheit ist eine PTFE-Mehrschicht-Membrane (1). Die
PTFE-Mehrschicht-Membrane schließt den Förderraum des Dosierkopfes
hermetisch ab und bewirkt bei jedem Pumpenhub die Verdrängung im
Dosierkopf. Das Saugventil und das Druckventil bewirken im Zusammen‐
spiel mit der Membranbewegung den Fördervorgang. Die Membrane ist
zwischen dem Dosierkopf und einer Membranhalteplatte dicht einge‐
spannt.
Die Mehrschicht-Membran verhindert, dass beim Membranbruch eine Ver‐
mischung von Dosiermedium und Hydrauliköl eintritt.
Wenn die Membrane hydraulisch betätigt wird, die Membrane ist mit dem
Kolben nicht fest verbunden, dann arbeitet die Membrane stets druckaus‐
geglichen und ist deshalb für hohe Förderdrücke geeignet. Die Rückstel‐
lung in die Ausgangslage nach einem Hub muss deswegen mittels einer
eingebauten Membran-Rückstellfeder gewährleistet werden.
Die Membrane ist als Mehrschicht-Membrane ausgeführt. Die aufeinander
liegenden Membranschichten sind durch den Membrankern und einen
Flüssigkeitsfilm miteinander gekoppelt.
