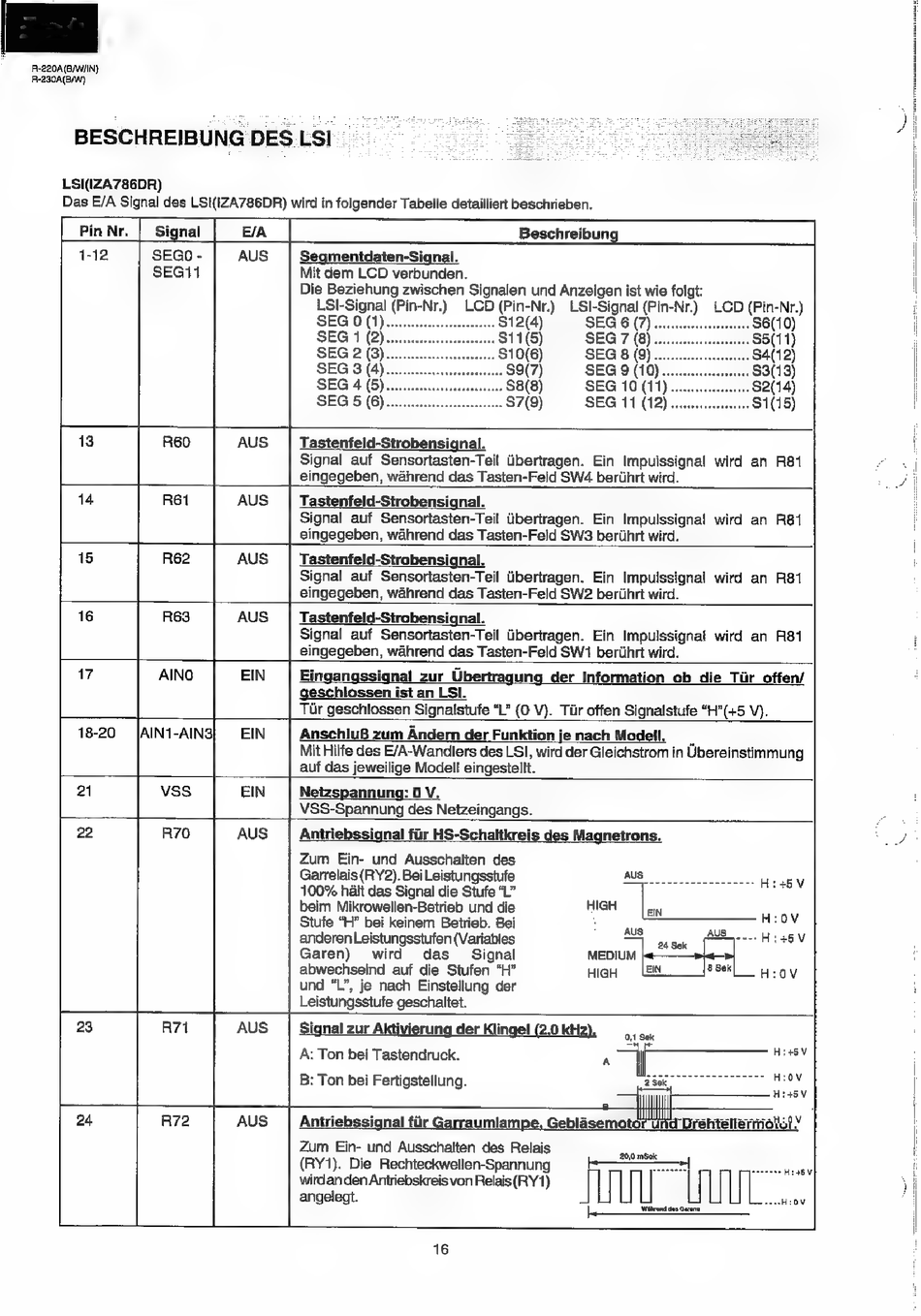

BESCHREIBUNG DES LSI
LSI(IZA786DR)
Das E/A Signal des LSI{IZA786DR) wird in folgender Tabelle detailliert beschrieben.
Segmentdaten-Signal.
Mit dem LCD verbunden.
Die Beziehung zwischen Signalen und Anzeigen ist wie folgt:
LSI-Signal (Pin-Nr.) LCD (Pin-Nr.) LSI-Signal (Pin-Nr.) LCD (Pin-Nr.)
SEG 0 (1)... is SEG 6 (7)... , 1
SEG 1 (2)
SEG 2 (3)
SEG 3 (4)
SEG 4 (5)
SEG 5 (6)... ve sae
Tastenfeld-Strobensignal.
Signal auf Sensortasten-Teil Ubertragen. Ein Impuissignal wird an R81
eingegeben, wahrend das Tasten-Feld SW4 bertihrt wird.
Tastenfeld-Strobensignal.
Signal auf Sensortasten-Teil tibertragen. Ein Impulssignal wird an R81
eingegeben, wahrend das Tasten-Feld SW3 bertnrt wird.
Tastenfeld-Strobensignal.
Signal auf Sensoriasten-Teil tibertragen. Ein Impulssignal wird an R81
eingegeben, wahrend das Tasten-Feld SW2 beriihrt wird.
Tastenfeld-Strobensignal.
Signal auf Sensortasten-Teil iberiragen. Ein Impulssignal wird an A81
eingegeben, wahrend das Tasten-Feld SWi bertihrt wird.
Eingangssignal_zur Ubertragung der Information ob die Tir offen/
geschlossen ist an LSI.
Tur geschlossen Signalstufe "L" (0 V). Tir offen Signalstufe "H"(+5 V).
AnschluB zum Andern der Funktion je nach Modell, .
Mit Hilfe des E/A-Wandlers des LSI, wird der Gleichstrom in Ubereinstimmung
auf das jeweilige Modell eingestellt.
Neizspannung: 0 V.
VSS-Spannung des Netzeingangs.
Zum Ein- und Ausschalten des
Garrelais (RY2). Bei Leistungsstufe Aus
100% halt das Signal die Stufe "L"
beim Mikrowellen-Betrieb und die HIGH
Stufe "H" bei keinem Betrieb. Bei
anderen Leistungsstufen (Variables
Garen) wird das_ Signal MEDIUM }———1 ;
abwechseind auf die Stufen "H" HIGH
und "L", je nach Einstellung der
Leistungsstufe geschaltet.
Signal zur Aktivierung der Klingel (2.0 kHz).
A: Ton bei Tastendruck.
B: Ton bei Fertigstellung.
"¥
Antriebssignal fiir Garraumlampe, Geblasemotor und Drehtellertiots?'
Zum Ein- und Ausschalten des Relais of tinal
(RY1). Die Rechteckwellen-Spannung cms
wirdan den Antriebskreis von Relais(RY1)
angelegt.
