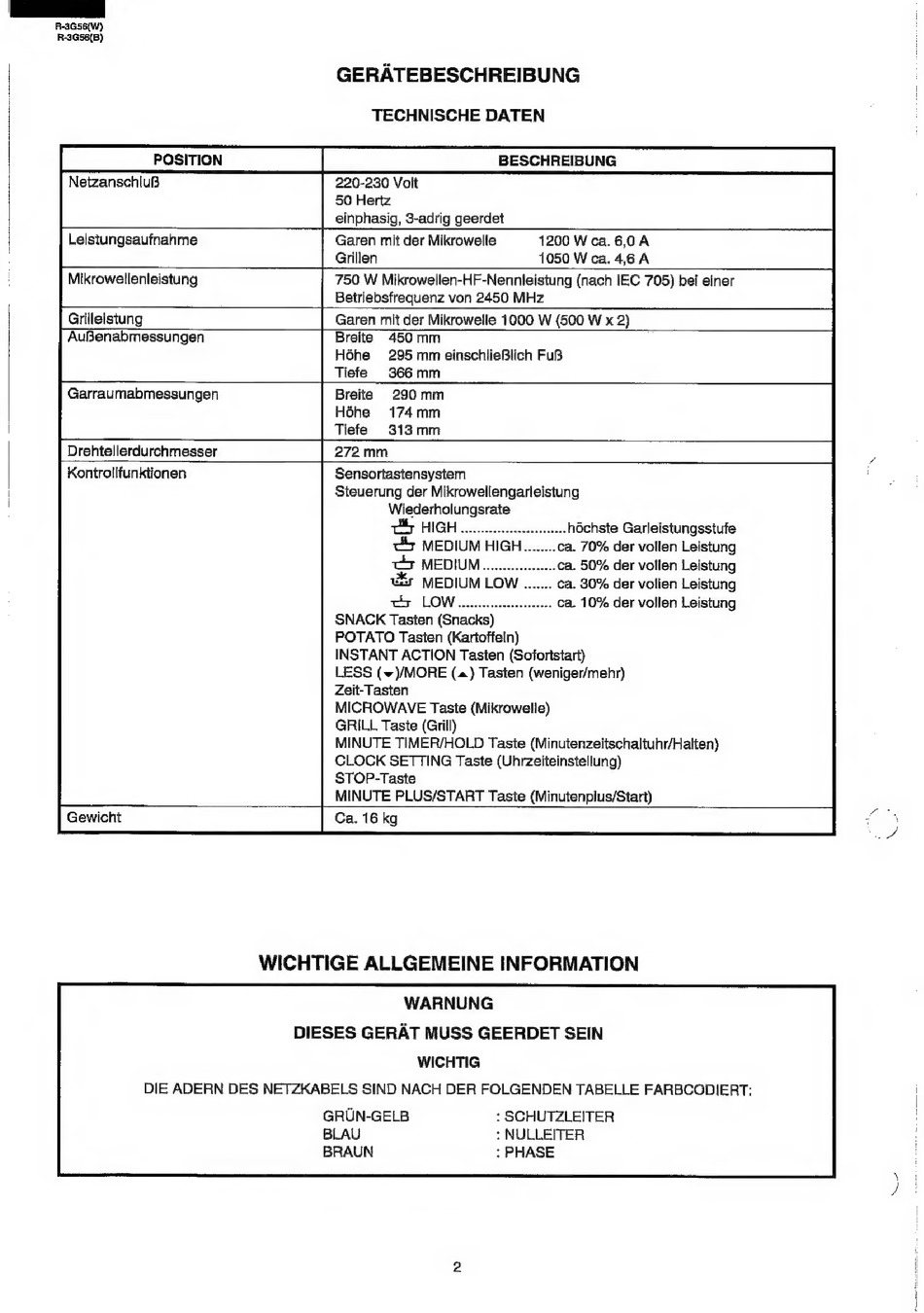

Geratebeschreibung; Technische Daten; Beschreibung - Sharp R-3G56 Serviceanleitung

RaGSE(W)
R-3G56(B)
GERATEBESCHREIBUNG
TECHNISCHE DATEN
POSITION BESCHREIBUNG
Netzanschlu 220-230 Volt
50 Hertz
einphasig, 3-adrig geerdet
Leistungsaufnahme Garen mit der Mikrowelle 1200 W ca.6,0A
Grillen 1050 W ca. 4,6A
Mikrowellenleistung 750 W Mikrowellen-HF-Nennleistung (nach IEC 705) bei einer
Betriebsfrequenz von 2450 MHz
Grilleistung Garen mit der Mikrowelle 1000 W (500 W x 2)
AuBenabmessungen Breite 450mm
Héhe 295 mm einschlieBlich FuB
Tiefe 366mm
Garraumabmessungen Breite 290mm
Héhe 174mm
Tiefe 313mm
Drehtellerdurchmesser 272 mm
Kontrollfunktionen Sensortastensystem
Steuerung der Mikrowellengarleistung
Wiederholungsrate
oh HIGH héchste Garleistungsstute
4s MEDIUM HIGH........ca. 70% der vollen Leistung
> ca. 50% der vollen Leistung
ys MEDIUM LOW ....... ca. 30% der volien Leistung
ca. 10% der vollen Leistung
SNACK Tasten (Snacks)
POTATO Tasten (Kartoffeln)
INSTANT ACTION Tasten (Sofortstart)
LESS (~)/MORE (.) Tasten (weniger/mehr)
Zeit-Tasten
MICROWAVE Taste (Mikrowelle)
GRILL Taste (Grill)
MINUTE TIMER/HOLD Taste (Minutenzeitschaltuhr/Halten)
CLOCK SETTING Taste (Uhrzeiteinstellung)
STOP-Taste
MINUTE PLUS/START Taste (Minutenplus/Start)
Gewicht Ca. 16 kg
WICHTIGE ALLGEMEINE INFORMATION
WARNUNG
DIESES GERAT MUSS GEERDET SEIN
WICHTIG
DIE ADERN DES NETZKABELS SIND NACH DER FOLGENDEN TABELLE FARBCODIERT:
GRUN-GELB : SCHUTZLEITER
BLAU : NULLEITER
BRAUN : PHASE
