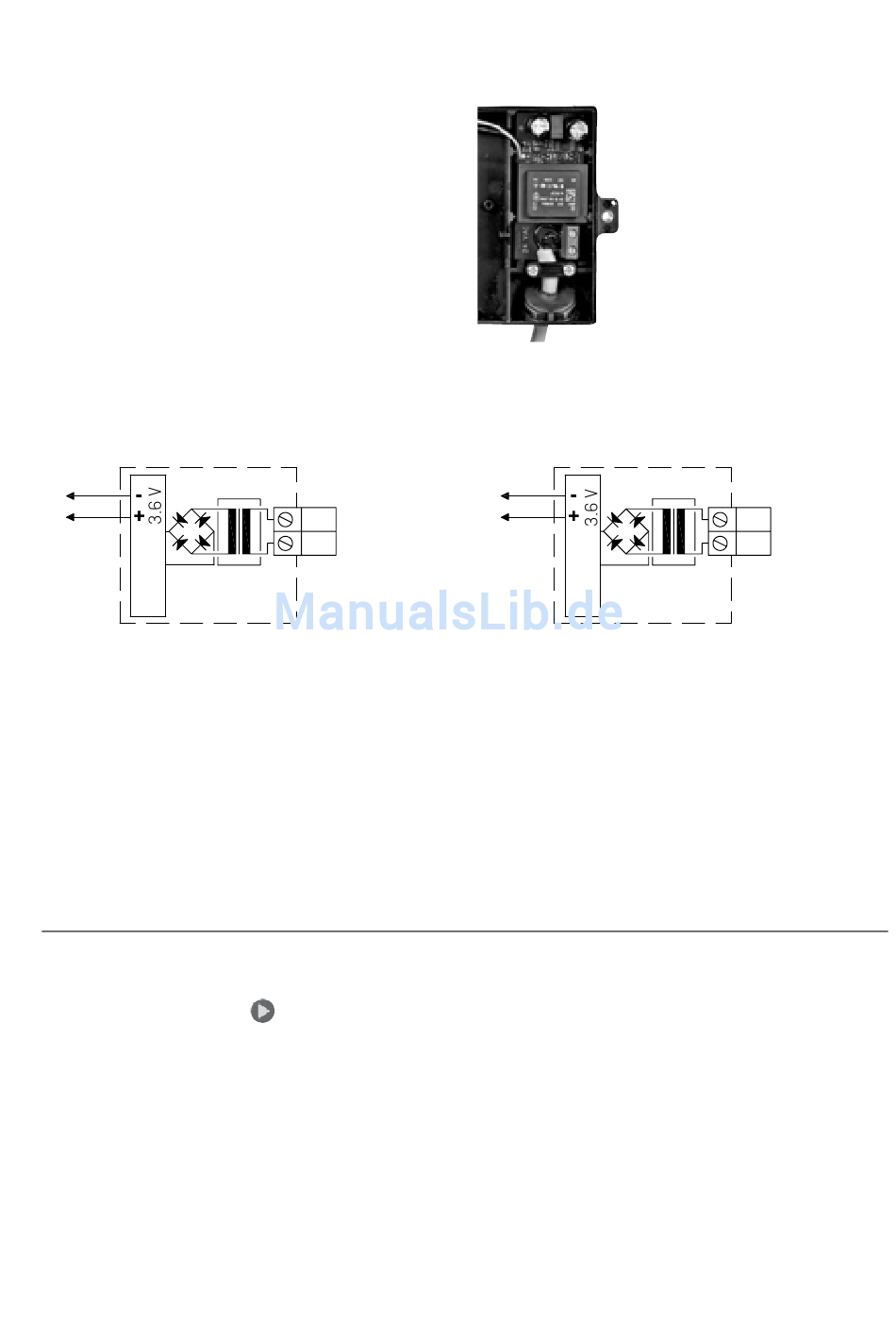

3.2 Versorgungsmodule

Die Module gehören zur Schutzklasse II und
werden mittels eines Zweileiterkabels (ohne
Erde) durch die Kabeleinführung des Rechen-
werks, die rechts unten im Anschlussboden-
stück platziert ist, angeschlossen.
Verwenden Sie Kabel mit 5-10 mm Aussend-
urchmesser und beachten Sie die ordnungs-
gemässe Abisolierung sowie die korrekte
Montage der Kabelentlastung.
Max. zugelassene Sicherung: 6A.
Nationale Regeln für die Installation der Kabel
müssen eingehalten werden.
24 VAC Versorgung
Schwarz
61
Rot
60
24 VAC
Zusammen mit dem 24 VAC Versorgungsmodul
muss ein Transformator verwendet werden, z.B.
Typ 66-99-403.
Achtung! Dieses Modul kann nicht mit
24 VDC betrieben werden.

4 Funktionskontrolle

Nach der Installation des Wasserzählers sollte eine Funktionskontrolle durchgeführt werden. Betä-
tigen Sie die Drucktaste
für Wasserdurchluss usw.
Kamstrup A/S • 55121069_B3_DE_03.2015
97
24 VAC
98
auf MULTICAL® 62, und kontrollieren Sie die erscheinenden Anzeigen
230 VAC Versorgung
Schwarz
61
Rot
60
230 VAC
Für direkten Netzanschluss.
MULTICAL® 62 • Wasserzähler
27
230 VAC
28
