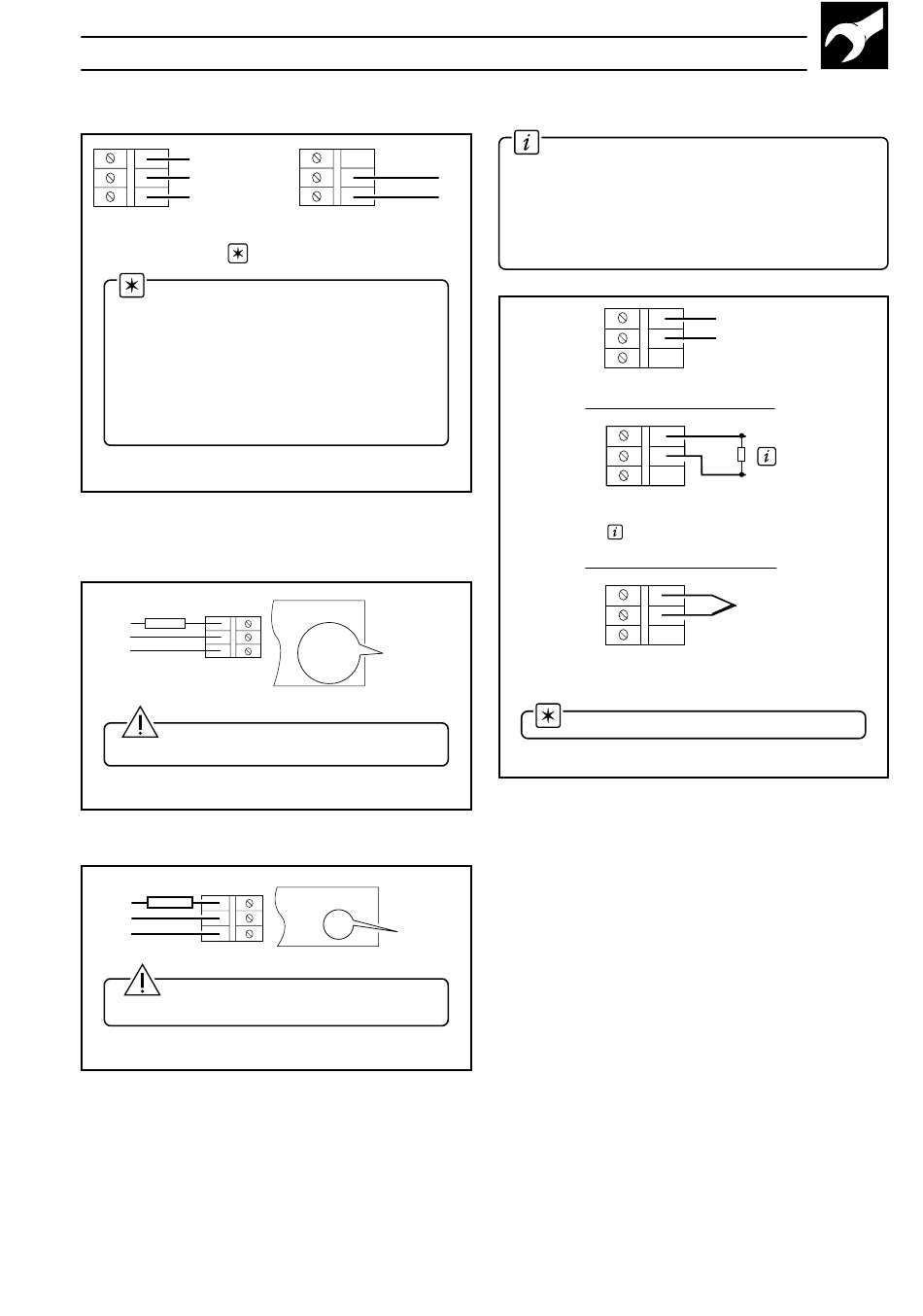

7.7 Relais-und Analogausgangsanschlüsse –
Abb. 7.16
Öffner
Schließer
Null
(siehe Abb. 7.7)
A – Relaisausgang
Hinweis. (Trifft nur auf Einheiten mit CSA-
Bescheinigung zu)
•
Bei Einbau von 4 Relaisausgangsmodulen
sind
keine
weiteren
zulässig und Steckplätze F und G (siehe Abb.
7.7) müssen leer bleiben.
•
Der maximale durch diese Relais fließende
Strom beträgt 36 Ampère; der Strom für das
einzelne Relais beträgt unverändert 5 Ampère.
Abb. 7.16 Ausgangsanschlüsse
7.8 Stromversorgungsanschlüsse
7.8.1 Wechselstromversorgung – Abb. 7.17
Sicherung
Leitung
Neutral
Erde
Vorsicht.
Sicherung – 1A (max.) Typ T
Abb. 7.17 Wechselstromversorgung
7.8.2 Gleichstromversorgung – Abb. 7.18
Sicherung
+
–
Erde
Vorsicht.
Sicherung – 3A (max.) Typ T
Abb. 7.18 Gleichstromversorgung
+
–
(siehe Abb. 7.7)
B – Analogausgang
optionalen
Module
Code-Aufkleber
/ x x x 1 xx
Wechselstrom-
/ x x x 2 xx
versorgung
/ x x x 4 xx
Code-Aufklerber
/ x x x 3 xx
Gleichstrom
versorgung
7 INSTALLATION
7.9 500V isolierte Eingangsanschlüsse –
Abb. 7.19
Informationen.
•
Keine Eingangswahl-Steckbrücken eingebaut.
•
Keine Widerstandsthermometer- oder
Widerstandsmessungen.
•
Maximaler Millivoltbereich 2000mV.
•
Alle Standard-Strom- und Thermoelementbereiche
sind vorhanden.
A – Millivolt
B – Strom
Zubehörpaket
enthaltener Widerstand
C – Thermoelement
Hinweis. Für Klemmennummern siehe Abb. 7.7.
Abb. 7.19 500V isolierte Eingangsplatinenanschlüsse
+
–
+
10Ω
–
+
–
89
