...7 INSTALLATION
...7.2 Montage – Abb. 7.3 und 7.4
Lösen der Spannschraube
an jeder Spannklammer
Anheben der Spannschrauben und
Entfernen der Spannklammer-Halterungen
Entfernen der Spannklammern
Spannklammern erneut am Gehäuse befestigen und
6
sicherstellen, daß die Halterungen in die dafür
vorgesehenen Aussparungen passen.
Gerät befestigen durch Anziehen der
7
Spannschrauben
Vorsicht.
Die Spannklammer muß am Gehäuse anliegen. Ist sie
verbogen, sitzt die Spannschraube zu fest und es
können Abdichtungsprobleme auftreten.
82
Loch schneiden
1
(für Abmessungen siehe Abb. 7.3)
30°
max.
2
3
4

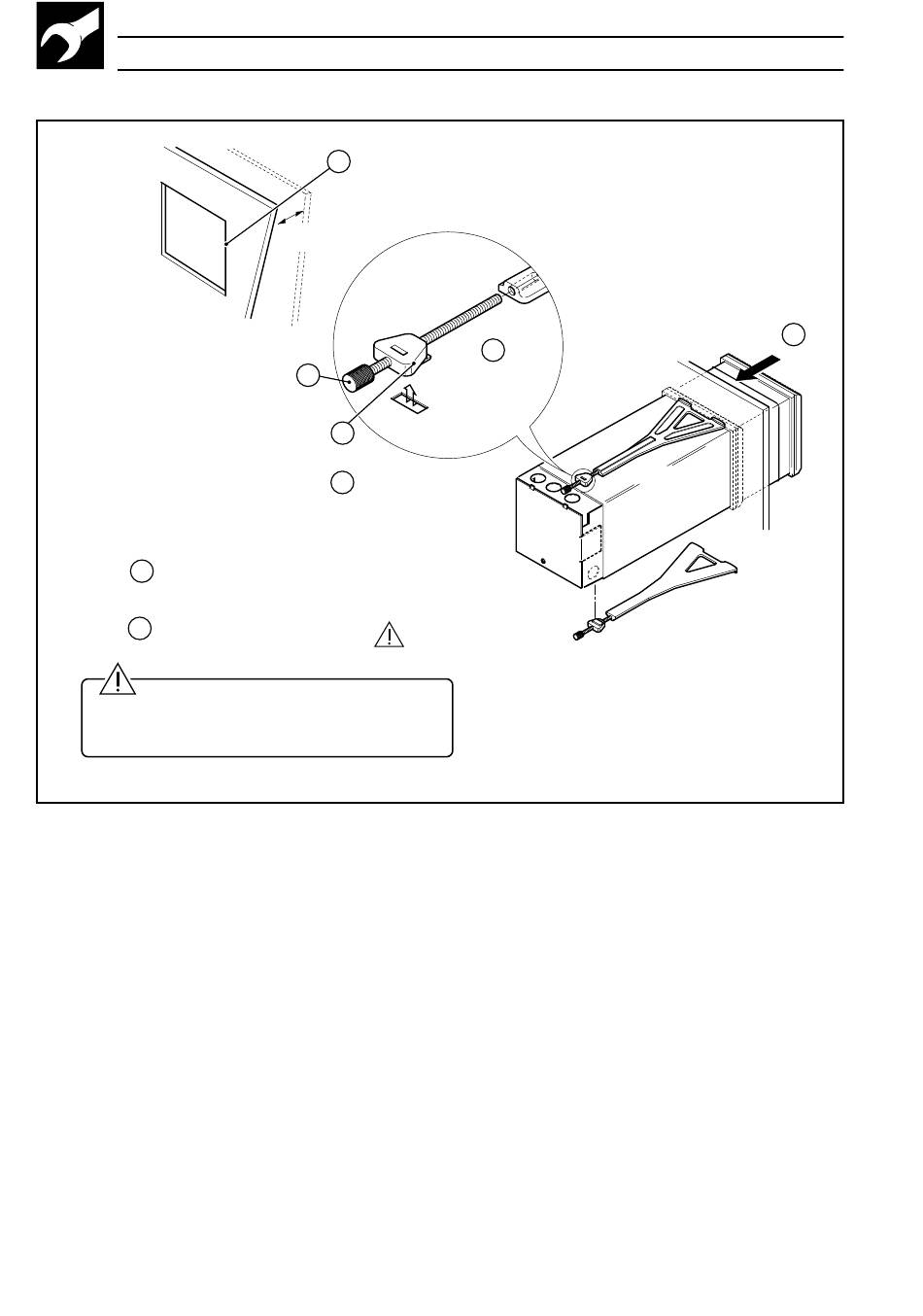

Abb. 7.4 Montage
Gerät in Tafelausschnitt
3
5
schieben
