...5 GRUNDKONFIGURATIONSEBENE
5.2 Grundebene – Alarme
5.2.1 Seite Prozeßalarm konfigurieren – Abb. 5.2 und 5.3
Informationen.
•
12 Prozeßalarme – Bezeichnung A bis M (ohne I)
•
Prozeßalarme wegen Grenzwertüber–/–unterschreitung
•
Alarme lassen sich jedem Analogeingang oder Mathematikergebnis zuordnen.
•
Einstellbarer Hysteresewert – zur Verhinderung einer Schwingung des Alarmzustandes.
•
Alarme können Meldungsausdruck auslösen – siehe Abschnitt 6.1.2 und 6.1.3.
Prozeßvariable
Prozeßhöchstwert-
alarm
Prozeßvariable
Prozeßmindestwertalarm
36

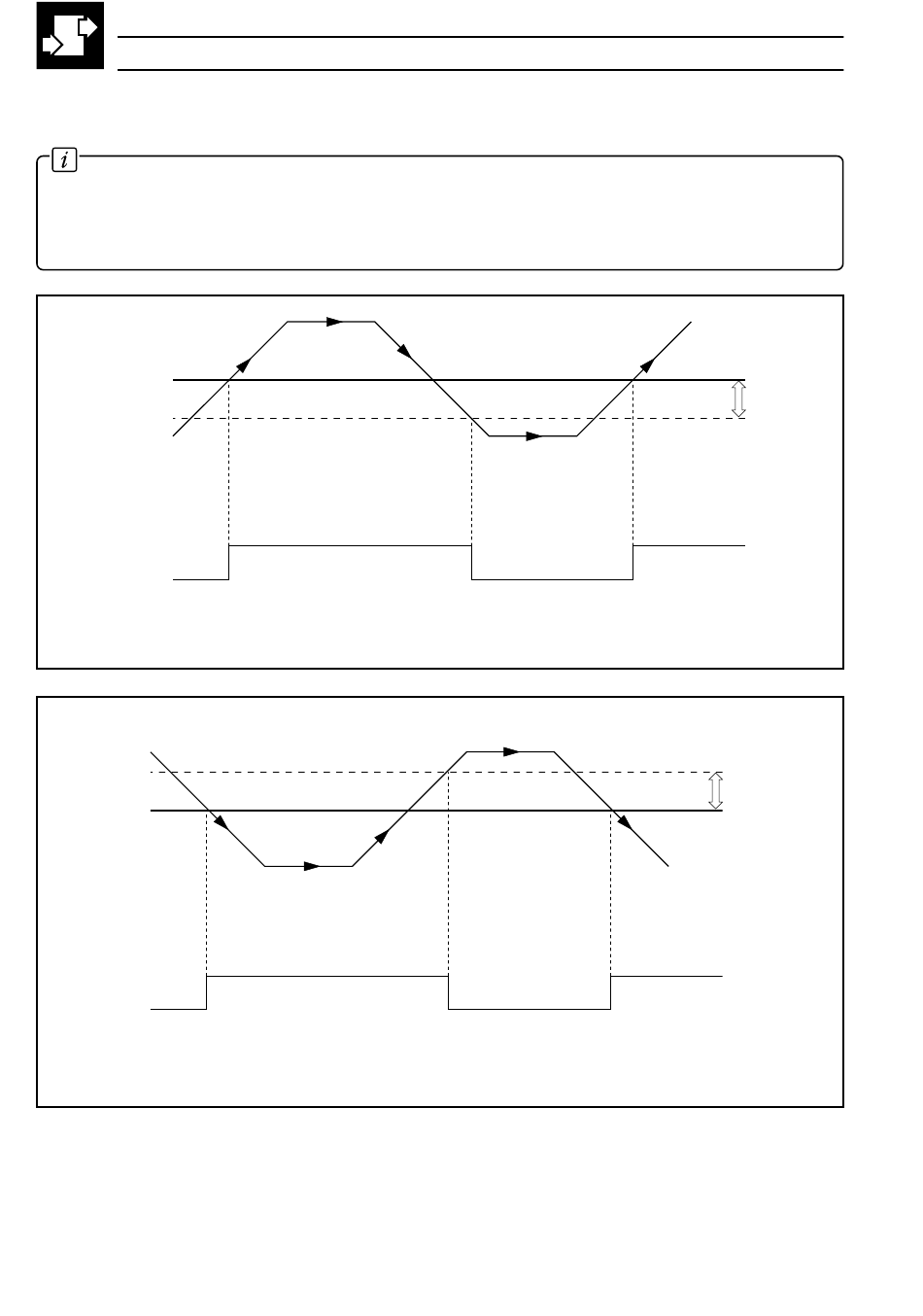

Abb. 5.2 Prozeßhöchstwertalarm mit Hysterese
Abb. 5.3 Prozeßmindestwertalarm mit Hysterese
Auslösepunkt
Hysterese
Alarm Ein
Alarm Aus
Hysterese
Auslösepunkt
Alarm Ein
Alarm Aus
