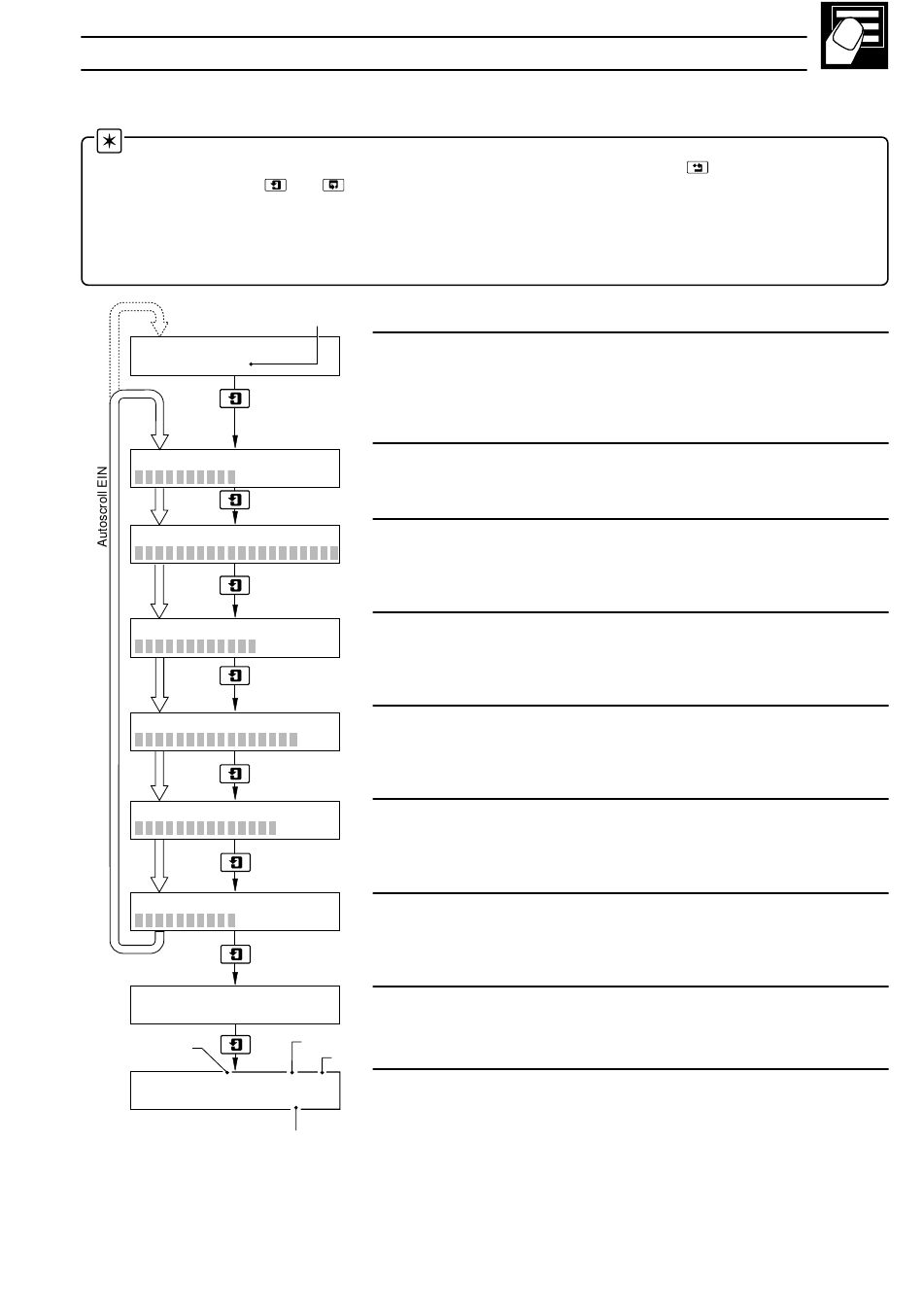

2.2 Bedienseite
Als Ausgangsseite ist Bedienseite 1 vorgegeben. Nach dem Einschalten zeigt das Meßgerät automatisch den Autoscroll-Zyklus an.
Hinweis.
•
Autoscroll wird beim Einschalten freigegeben. Autoscroll durch Drücken des Schalters
Drücken des Schalters
gestellt.
•
Die in den nachfolgenden Masken dargestellten Bedienseiten-Bezeichnung, Kanal-Kennzeichnung, Werte und
Maßeinheiten dienen lediglich als Beispiele.
•
Die untere Anzeigezeile des Bargraphs ist die werksseitige Standardanzeigeoption. Wahlweise Anzeigeoptionen sind
Abschnitt 2.2.2 zu entnehmen.
Bedienseiten-Bezeichnung
BETRIEBS-SEITE 1
KESSELRAUM
0
A1 100.3
C
A2 200.5 LITERS
0
A3 149.2
C
A4 400.1 mm
A5 70.5%
A6 7.25 pH
DATUM
20 NOV 99
ZEIT
10:25:32
1, 2 oder 3
VORSCHUB1: 100mm/std
PAPIERVORRAT :20.0m
Wert und Maßeinheiten
oder
an einer beliebigen Stelle im Autoscroll-Zyklus wird die Autoscroll-Funktion auf AUS
Bedienseite 1
Diese Seite wird nur bei Freigabe auf
angezeigt – siehe Kapitel 6.
Obere Zeile
Untere Zeile
Eingang A1
Obere Zeile
Untere Zeile
Eingang A2
Bei 1-Kanal-Schreibern wird Eingang A2 nicht angezeigt.
Obere Zeile
Untere Zeile
Eingang A3
Bei 1- bzw. 2-Kanal-Schreibern wird Eingang A3 nicht angezeigt.
Obere Zeile
Untere Zeile
Eingang A4
Bei 1-, 2- oder 3-Kanal-Schreibern wird Eingang A4 nicht angezeigt.
Obere Zeile
Untere Zeile
Eingang A5
Bei 1-, 2-, 3- oder 4-Kanal-Schreibern wird Eingang A5 nicht angezeigt.
Obere Zeile
Untere Zeile
Eingang A6
Bei 1-, 2-, 3-, 4- oder 5-Kanal-Schreibern wird Eingang A6 nicht angezeigt.
Obere Zeile
Untere Zeile
Datum/Uhrzeit
Aktuelles Datum und Uhrzeit werden angezeigt.
Vorschub
Maßeinheiten
Vorschub und Restpapierlänge
Aktueller Vorschub und Restpapierlänge werden angezeigt.
2 GRUNDBETRIEB...
Erweiterter Konfigurationsebene
– Seitentitel
– Bedienseiten-Bezeichnung
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A1
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A2
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A3
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A4
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A5
– Kanalnummer, Wert und Maßeinheiten
– Bargraph-Darstellung von Eingang A6
sperren/freigeben. Durch
13
