...6 ERWEITERTE KONFIGURATIONSEBENE

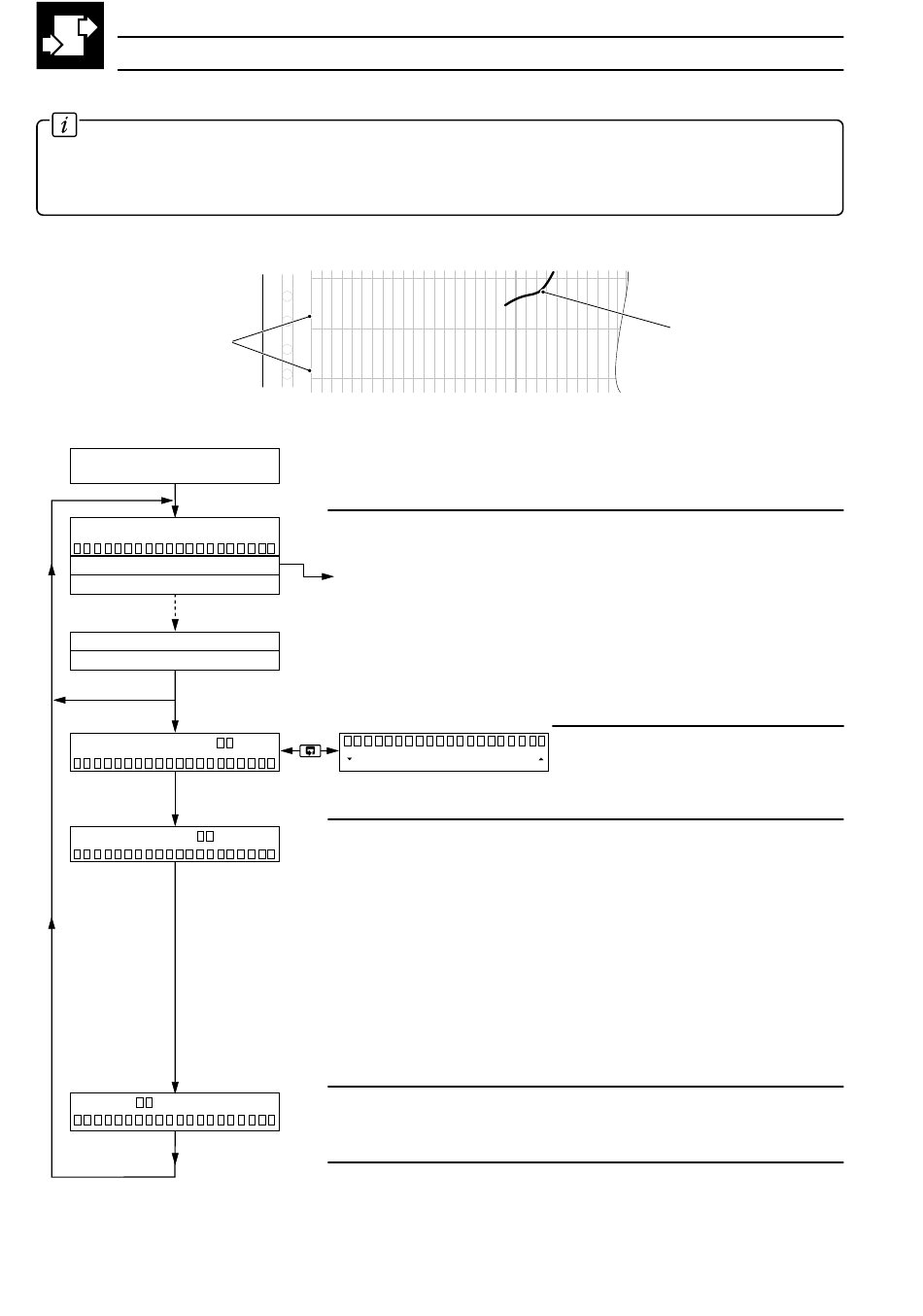

6.1.2 Seite Meldungsblock konfigurieren (Meldungsblöcke)
Informationen.
•
14 Meldungsblöcke mit je 20 Zeichen
•
Meldungsdruck kann durch interne oder externe Digitalsignale ausgelöst werden.
•
Farbe der Meldung programmierbar.
•
Zeitabstempelung aller Meldungen.
Meldungsblöcke
KONFIGURATION
BEDIENER-MELDUNG
KONFIGURATION
BEDIENER-MELDUNG
MELDUNG BLOCK
MELDUNG BLOCK
MELDUNG BLOCK
KEINE
MELDUNG BLOCK
DRUCKQUELLE
BLOCK
FEDER
52
09:20 Ende Reinigungszyklus
09:00 Anfang Reinigungszyklus
Zu konfigurierender Block (Bedienermeldung oder Meldungsblock)
Den zu konfigurierenden Meldungsblock wählen.
Für Konfiguration der Bedienermeldung siehe Abschnitt 6.1.3.
14
1
KEIN
6789:;<=>?@ABCDEF
Druckquelle
Die gewünschte Quelle zur Druckauslösung des Meldungsblocks wählen:
SUMME RUNDUM
PAPIER ENDE
FEHLER EINGANG
DIGITAL EINGANG
VORSCHUB
LOG.GLEICHUNG
AUSFALL SPANNUNG – Nach Stromausfall
ECHTEIT-ALARM
PROZESS-ALARM
KEINER
Blockstift
Den zum Ausdruck des Meldungsblocks erforderlichen Stift wählen
(Für Stiftoptionen siehe Tabelle 5.5 auf Seite 43).
Zur Maske
Meldungsblock
Die erforderliche Meldung in der oberen
Anzeige einstellen – siehe Faltblatt am
Anfang dieses Handbuchs.
– 'Rücksetz-Puls' eines Zählwerks (T1 bis T6)
– Am Ende des Diagrammpapiers angekommen
– Versagen des Analogeingangs (A1 bis A6, B1
bis B6)
– Aktiver Digitaleingang (DA1 bis DG3)
– Wahl der Vorschubgeschwindigkeit (1 bis 3)
– Logische Verknüpfung (1 bis 10)
– Echtzeitalarm Ein (1 oder 2)
– Vorgegebener Prozeßalarm (A bis M, ohne I)
– Keine Quelle gewählt.
zurückkehren.
Zu konfigurierender Block
Schreibspur
