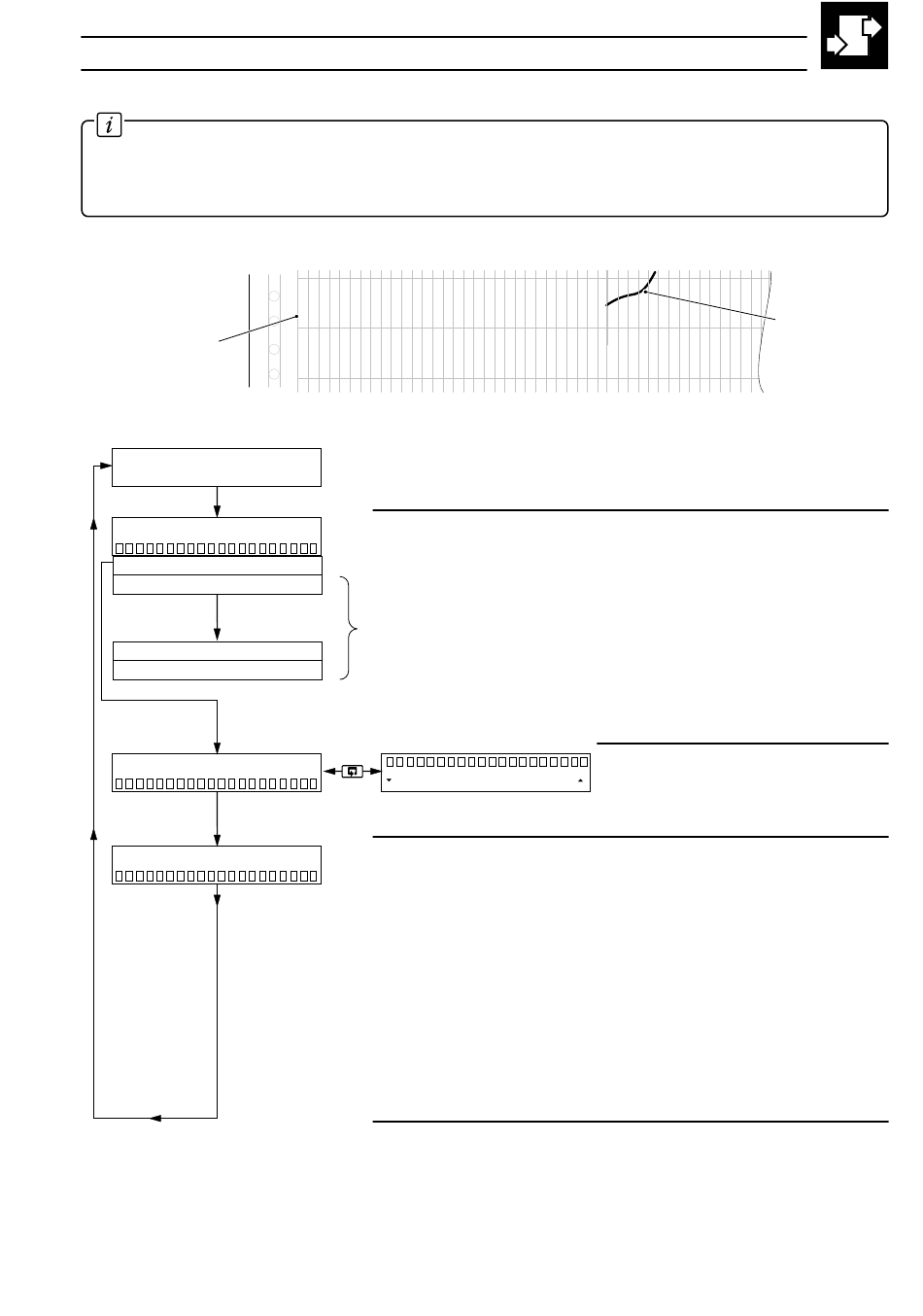

6.1.3 Seite Meldungsblock konfigurieren (Bedienermeldung)
Informationen.
•
Bedienermeldung mit 20 Zeichen.
•
Meldungsdruck kann durch interne oder externe Digitalsignale ausgelöst werden.
•
Farbe der Meldung programmierbar.
•
Zeitabstempelung aller Meldungen.
Meldungsblöcke
KONFIGURATION
BEDIENER-MELDUNG
KONFIGURATION
BEDIENER-MELDUNG
MELDUNG BLOCK
MELDUNG BLOCK
MELDUNG BLOCK
BEDIENER-MELDUNG
DRUCKQUELLE
6 ERWEITERTE KONFIGURATIONSEBENE...
09:50 24-NOV-99 Charge 18/3 Komplett
Zu konfigurierender Block (Bedienermeldung oder Meldungsblock)
Die Funktion BEDIENER-MELDUNG wählen.
14
Für Konfiguration des Meldungsblocks siehe Abschnitt 6.1.2.
1
KEIN
6789:;<=>?@ABCDEF
Druckquelle
Die gewünschte Quelle zur Druckauslösung der Bedienermeldung wählen:
SUMME RUNDUM
PAPIER ENDE
FEHLER EINGANG
DIGITAL EINGANG
VORSCHUB
LOG.GLEICHUNG
AUSFALL SPANNUNG – Nach Stromausfall
ECHTEIT-ALARM
PROZESS-ALARM
KEINER
Zur Maske
Bedienermeldung
Die erforderliche Meldung in der oberen
Anzeige einstellen – siehe Faltblatt am
Anfang dieses Handbuchs.
– 'Rücksetz-Puls' eines Zählwerks (T1 bis T6)
– Am Ende des Diagrammpapiers angekommen
– Versagen des Analogeingangs (A1 bis A6, B1
bis B6)
– Aktiver Digitaleingang (DA1 bis DG3)
– Wahl der Vorschubgeschwindigkeit (1 bis 3)
– Logische Verknüpfung (1 bis 10)
– Echtzeitalarm Ein (1 oder 2)
– Vorgegebener Prozeßalarm (A bis M, ohne I)
– Keine Quelle gewählt – Druck vom Anwender
auf der
siehe Abschnitt 3.10.
zurückkehren.
Zu konfigurierender Block
Schreibspur
eingeleitet –
Seite Meldungsausdruck
53
