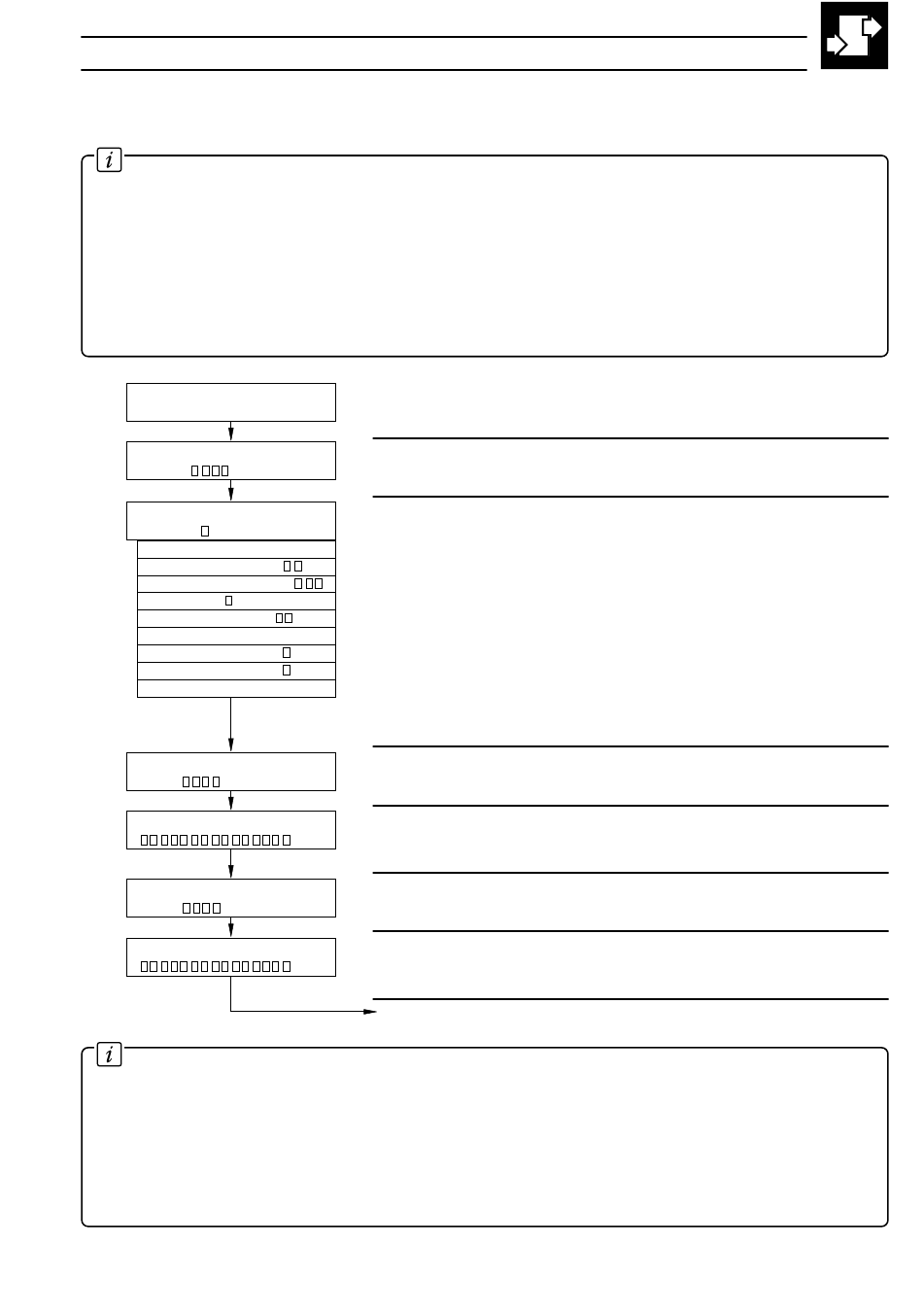

5.3 Grundebene – Diagrammpapier
5.3.1 Seite Diagrammpapierkontrolle konfigurieren
Informationen.
Bis zu 3 unabhängige Vorschubgeschwindigkeiten einstellen – von der Bedienebene oder über Digitalsignal anwählbar.
Textdruck freigeben bzw. sperren (außer Alarme).
KEIN AUTO DRUCK – Einrichtung – ermöglicht eine ununterbrochene Schreibspur bei höheren Vorschubgeschwindigkeiten
(> 120mm/std), mit Ausdruck der Uhrzeit, Skalen usw. am Anfang und Ende einer jeden Charge.
Alarmdruck freigeben bzw. sperren.
Text kann entweder schnell oder langsam ausgedruckt werden.
Automatische Stiftabsenkung – die Stiftkapsel kehrt nach einer Verzögerung von 5 Minuten automatisch in den
Betriebszustand zurück, um sicherzustellen, daß die Aufzeichnung nicht unbeabsichtigt gesperrt bleibt.
'Easy View'–Einrichtung – schneller Abruf der jüngsten Druckinformationen.
Zeitlinienvorlauf – Diagrammpapiervorlauf vor Beginn der Aufzeichnung auf die gewünschte Zeitlinie.
FUNKTIONEN DES
SCHREIBSYSTEMS
VORSCHUB 1
mm/std
QUELLE VORSCHUB 1
SUMME
RUNDUM
PAPIER ENDE
FEHLER EINGANG
DIGITAL EINGANG
VORSCHUB
LOG.GLEICHUNG
AUSFALL SPANNUNG
ECHTZEIT-ALARM
PROZESS-ALARM
KEINER
VORSCHUB 2
mm/std
QUELLE VORSCHUB 2
VORSCHUB 3
mm/std
QUELLE VORSCHUB 3
Informationen. Wenn Digitaleingang DA1 aktiv ist, ist eine Vorschubgeschwindigkeit von 120mm/std. erforderlich. In
allen anderen Fällen die Vorschubgeschwindigkeit auf 20mm/std. einstellen.
Vorschubgeschwindigkeit im Bereich
1 bis 20mm/std. einstellen
Vorschubgeschwindigkeit im Bereich
2 bis 120mm/std. einstellen
Vorschubgeschwindigkeit
dieVorschubgeschwindigkeit auf 120mm/std. Wenn DA1 inaktiv wird, wechselt die Vorschubgeschwindigkeit auf 20mm/std.
Vorschubgeschwindigkeit 1 einstellen
Eine Vorschubgeschwindigkeit im Bereich 0 bis 1500mm/std. wählen.
Quelle für Vorschubgeschwindigkeit 1
Die erforderliche Quelle zum Wechsel auf Vorschubgeschwindigkeit 1 wählen:
SUMME 'RUNDUM'
PAPIER ENDE
FEHLER EINGANG
DIGITAL EINGANG
VORSCHUB
LOG.GLEICHUNG
AUSFALL SPANNUNG – Nach Stromausfall
ECHTZEIT-ALARM
PROZESS-ALARM
KEINER
Vorschubgeschwindigkeit 2 einstellen
Eine Vorschubgeschwindigkeit im Bereich 0 bis 1500mm/std. wählen.
Quelle für Vorschubgeschwindigkeit 2
Eine Vorschubgeschwindigkeitsquelle analog zu Vorschubgeschwindigkeit 1
oben wählen.
Vorschubgeschwindigkeit 3 einstellen
Eine Vorschubgeschwindigkeit im Bereich 0 bis 1500mm/std. wählen.
Quelle für Vorschubgeschwindigkeit 3
Eine Vorschubgeschwindigkeitsquelle analog zu Vorschubgeschwindigkeit 1
oben wählen.
Fortsetzung auf der nächsten Seite.
1
wählen
und
die
Aufzeichnung
5 GRUNDKONFIGURATIONSEBENE...
– 'Rundum' eines Zählwerks (T1 bis T6)
– Am Ende des Diagrammpapiers angekommen
– Versagen des Analogeingangs (A1 bis A6, B1 bis B6)
– Aktiver Digitaleingang (DA1 bis DG3)
– Wahl der Vorschubgeschwindigkeit (1 bis 3)
– Logische Verknüpfung entsprechend dualer Eins
(1 bis 10)
– Echtzeitalarm Ein (1 oder 2)
– Vorgegebener Prozeßalarm (A bis M, ohne I)
– Keine automatische Maßnahme.
Quelle für Vorschubgeschwindigkeit 1 auf
VORSCHUB 2 stellen
Quelle für Vorschubgeschwindigkeit 2 auf DA1
stellen
starten.
Wenn
DA1
aktiv
wird,
wechselt
