1 DIAGRAMME UND DIAGRAMMSTIFTE

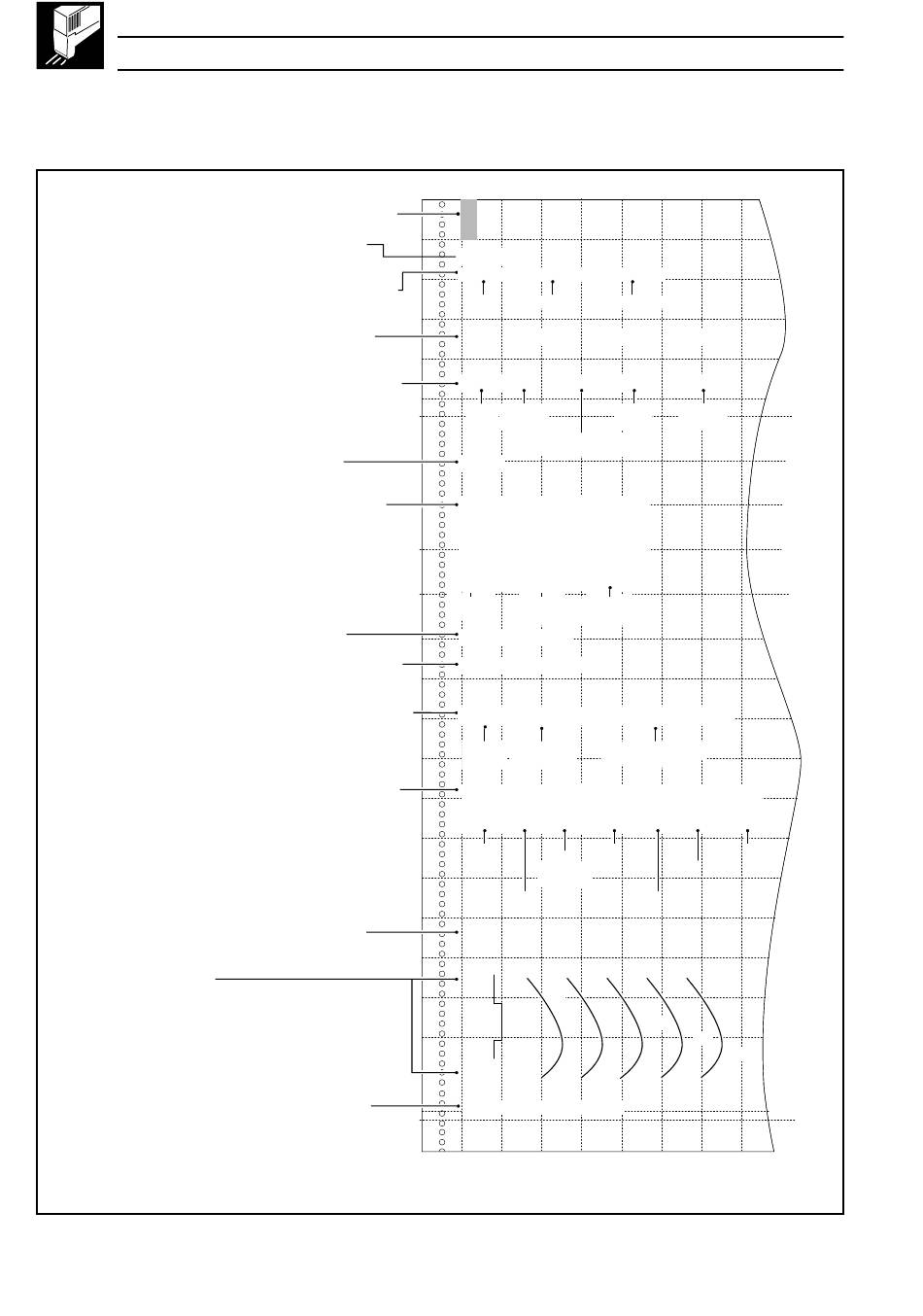

1.1 Diagrammausdruck – Abb. 1.1
Zusätzlich zu den sechs Schreibspuren kann der Diagrammausdruck Textmeldungen enthalten, die bei Eintreten des Ereignisses
wie beispielsweise Prozeßalarme, bzw. in regelmäßigen Abständen wie beispielsweise Datum/Zeit und Skala gedruckt werden.
Warnung Diagrammpapierende - Linie auf den letzten 2 m
(Rollenpapier) bzw. 1,5 m (Faltstapel)
Kanal-Bezeichnung – Alle 240 mm wird eine Kanal-
Bezeichnung ausgedruckt
Uhrzeit, Datum und Diagrammvorschub – Ausdruck erfolgt
beim Einschalten und danach in Abständen von circa 240 mm.
Chart-Skalierung – Bis zu 6 verschiedene Skalierungen
lassen sich in Abständen im Bereich 10 mm bis 240 mm
(programmierbar) ausdrucken.
Zählwerkwerte – Ausdruck erfolgt zur vollen Stunde oder in
programmierbaren Zeitabständen (im Bereich 5 bis 720
Minuten), entweder auf Abfrage durch ein Digitalsignal oder
von der Seite Meldungen drucken - siehe Abschnitt 3.10.
Zeit – Ausdruck erfolgt zur vollen bzw. halben
Stunde, nachdem eine Schreibspur von mindestens 60 mm
erstellt wurde.
Kanaldaten – Technischer Meßbereich und Maßeinheiten,
Ausdruck erfolgt auf Abfrage durch ein Digitalsignal oder von
der Seite Meldungen drucken.
Änderung der Vorschubgeschwindigkeit
(und Uhrzeit der Änderung)
Bedienermeldung - Ausdruck erfolgt auf Abfrage durch ein
Digitalsignal oder von der Seite Meldungen drucken - siehe
Abschnitt 3.10.
Prozeßalarme (Pa) oder Echtzeitalarme (Rt) – Bei Eintreten
eines Alarmzustandes erfolgt Ausdruck in roter Farbe. Außerdem
werden alle dem Alarm zugeordneten Meldungen ausgedruckt.
Kanalwerte – Ausdruck erfolgt zur vollen Stunde oder in
programmierbaren Zeitabständen (im Bereich 5 bis 720 Minuten)
auf Abfrage über ein Digitalsignal oder von der Seite Meldungen
drucken - siehe Abschnitt 3.10.
Zeit – Ausdruck erfolgt zur vollen bzw. halben Stunde,
nachdem eine Schreibspur von mindestens 60 mm erstellt
wurde.
Kanal–Kennzeichnung
Ereignis-Markierung – durch folgendes gekennzeichnet:
'<' – Eingang A aktiv, Stift nach innen
'>' – Eingang B aktiv, Stift nach außen
Textblöcke von je 20 Zeichen – Auf Abfrage über ein
Digitalsignal lassen sich bis zu 14 verschiedene Meldungen
ausdrucken.
4
Tankdurchfluß
12:00
24–NOV–99
Uhrzeit
Datum
0
20
11:00
T2
Zählwerk-
Uhrzeit
Markierung
10:00
A1
0.0 / 100.0
A2
0.0 / 14.0
A3
0.0 / 250.0
A4
0.0 / 20.0
A5
0.0 / 100.0
A6
0.0 / 500.0
Kanalnummer Bereich
09:55
300mm/std
09:50 24-Nov-99 Charge 18/3 Komplett
09:46
Rt1
09:46
PaA
Zeitpunkt
Alarmtyp/
des Alarms
-kennung
09:00
A1
09:00
A3
09:00
A5
Uhrzeit
zugeordnete
Kanalnummer
08.30
08:00 Reinigungszyklus starten
Abb. 1.1 Diagrammtext
120mm/std.
Vorschub
40
60
000035.19 m3
Tank
Durchfluß-
Zählwerk-
maßeinheit
Bezeichnung
Durchflußvolumen
l/std.
pH
°C
CO2
%RH
m3/tag
Maßeinheiten
Reinigung abgeschlossen
Hohe Einlaßtemperatur
Dem Alarm zugeordnete
Meldung
75.5
%RH
A2
495.8
°C
110.0
A4
20.0
25.2
l/std. A6
7.0
Meßwert
Dem Alarm
Maßeinheiten
Meldung
Kanalnummer
A1
A2
A3
A4
m3/tag
CO2
pH
Meßwert
A5
