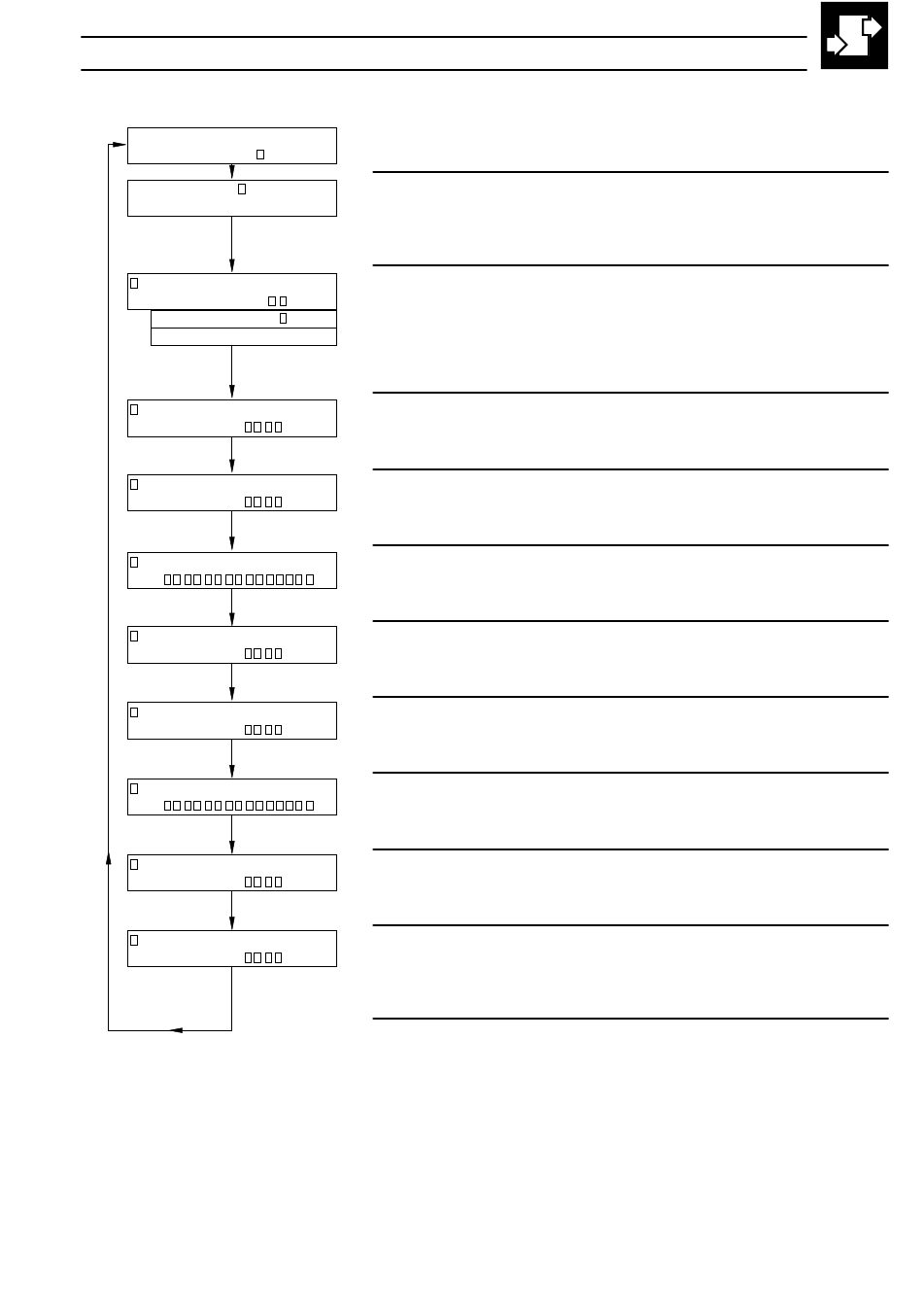

5.4.4 Seite Ausgangsmodule konfigurieren – Analogmodule
KONFIGURATION
MODUL
MODUL
3 Analog O/P
1 QUELLE ANALOG O/P
ANLG-I/P
MATHEBLK
KEINER
1 BEREICH - ENDE
1 BEREICH - ANFANG
2 QUELLE ANALOG O/P
2 BEREICH - ENDE
2 BEREICH - ANFANG
3 QUELLE ANALOG O/P
3 BEREICH - ENDE
3 BEREICH - ANFANG
Modulart
TYP
Die eingebaute Modulart wird angezeigt. Bei nicht belegtem Steckplatz
erscheint die Anzeige NICHT EINGEBAUT.
Das Analogausgangsmodul ist mit drei Analogausgangskreisen ausgestattet.
Quelle für Analogausgangskreis 1
Die Quelle zur Aktivierung des Analogausgangs wählen. Die Wahl der Quelle
erfolgt von den Analogeingängen A1 bis A6, B1 bis B6 (je nach eingebauter
Option – siehe Abschnitt 4.2) oder den Mathematikfunktionen M1 bis M4. Ist
kein Ausgang erforderlich, bitte KEINER
Linearisierer gewählt, dann wird der Ausgang linearisiert.
Strom für Skalenendwert – Kreis 1
Den erforderlichen Ausgangsstrom, der dem Skalenendwert der oben
mA
gewählten Ausgangsquelle entspricht, einstellen.
Strom für Nullwert – Kreis 1
Den erforderlichen Ausgangsstrom, der dem Nullwert der oben gewählten
mA
Ausgangsquelle entspricht, einstellen.
Quelle für Analogausgangskreis 2
Die Quelle zur Aktivierung des Analogausgangs analog zu Kreis 1 oben
wählen.
Strom für Skalenendwert – Kreis 2
Den erforderlichen Ausgangsstrom, der dem Skalenendwert der für Kreis 2
mA
oben gewählten Ausgangsquelle entspricht, einstellen.
Strom für Nullwert – Kreis 2
Den erforderlichen Ausgangsstrom, der dem Nullwert der für Kreis 2 oben
mA
gewählten Ausgangsquelle entspricht, einstellen.
Quelle für Analogausgangskreis 3
Die Quelle zur Aktivierung des Analogausgangs analog zu Kreis 1 oben
wählen.
Strom für Skalenendwert – Kreis 3
Den erforderlichen Ausgangsstrom, der dem Skalenendwert der für Kreis 3
mA
oben gewählten Ausgangsquelle entspricht, einstellen.
Strom für Nullwert – Kreis 3
Den erforderlichen Ausgangsstrom, der dem Nullwert der für Kreis 3 oben
mA
gewählten Ausgangsquelle entspricht, einstellen.
An den Anfang der
5 GRUNDKONFIGURATIONSEBENE...
Seite Ausgangsmodul konfigurieren
wählen. Wurde als Eingang
zurückkehren.
47
