6.2.2 Allgemeine Formeln
Die als allgemeine Formeln bezeichneten Funktionen sind wie folgt:
(a x b) + c
(a – b)
c
(a + b)
c
(a x b)
c
(a + b + c)
3
(a + b + c)
LOW SELECT
(Wahl Niedrig)
MED SELECT
(Wahl Mitte)
HIGH SELECT
(Wahl Hoch)

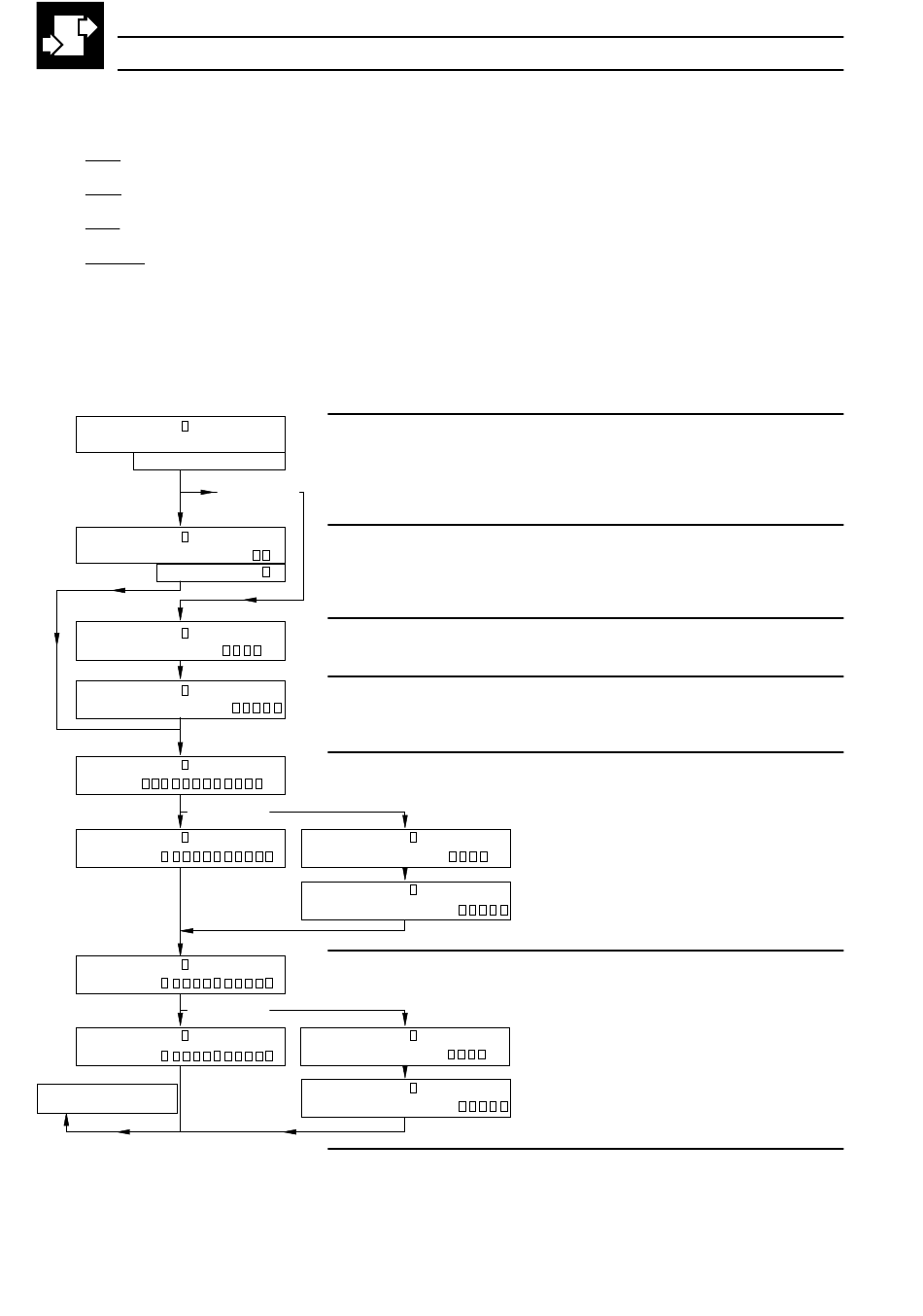

Für jede dieser Funktionen lassen sich die drei Eingänge als Variable oder als Festwert konfigurieren. Eine Variable benutzt eine
Eingangsquelle, entweder eine Analogquelle oder eine andere Mathematikfunktion.
MATHEBLK M
EING. a
TYP
VARIABLE
KONSTANTE
MATHEBLK M
EING. a
QUELLE ANLG I/P
MATHBLK M
MATHEBLK M
EING. a
KONSTANTE
MATHEBLK M
EING. a
KOMMA
MATHEBLK M
EING. b
TYP
KONSTANTE
VARIABLE
MATHEBLK M
EING. b
TYP
MATHEBLK M
EING. c
TYP
KONSTANTE
VARIABLE
MATHEBLK M
EING. c
TYP
KONFIG. VON MATHEBLK
M
60
Eingangsart
Die gewünschte Eingangsart für Eingang a wählen:
VARIABLE
KONSTANTE – Arithmetischer Wert zum Multiplizieren, Dividieren bzw.
KONSTANTE
Eingangsquelle
Die gewünschte Eingangsquelle für Eingang a wählen. Die Quelle wird von den
Analogeingängen A1 bis A6, B1 bis B6 (je nach eingebauten Optionen – siehe
Abschnitt 4.2) oder von den Mathematikfunktionen M1 bis M4 gewählt.
Eingangsfestwert
Einen arithmetischen Wert im Bereich –999 bis +9999 einstellen.
Dezimalstelle für Eingangsfestwert
Die Dezimalstelle für den Eingang setzen (0 bis 3 Stellen).
Eingang b
Die für Eingang b gewünschte Art, Quelle oder Festwert einstellen. Die
Methode ist analog der für Eingang a.
MATHEBLK M
KONSTANTE
MATHEBLK M
KOMMA
Eingang c
Die für Eingang c gewünschte Art, Quelle und Festwert einstellen. Die Methode
ist analog der für Eingang a.
MATHEBLK M
KONSTANTE
MATHEBLK M
KOMMA
Zum Maske
– Eingangssignal (Analogeingang oder Mathematikblock)
zum Addieren oder Subtrahieren.
EING. b
EING. b
EING. c
EING. c
zurückkehren.
Zu konfigurierender Block
