...6.2.6 Seite Logische Verknüpfung konfigurieren
Informationen.
•
10 programmierbare logische Verknüpfungen (boolesche Logik).
•
Bis zu 16 Elemente je Verknüpfung.
•
Kombination interner und externer Digitalsignale möglich, z.B. Alarme, Digitaleingänge, Ergebnisse anderer logischer
Verknüpfungen, Echtzeitalarme usw.
•
Über die logischen Verknüpfungen können viele Meßgerätfunktionen aktiviert werden, z.B. Alarmquittierungen,
Stiftereignisse, Änderungen der Vorschubgeschwindigkeit, Wertausdruck, Relaisausgänge usw.

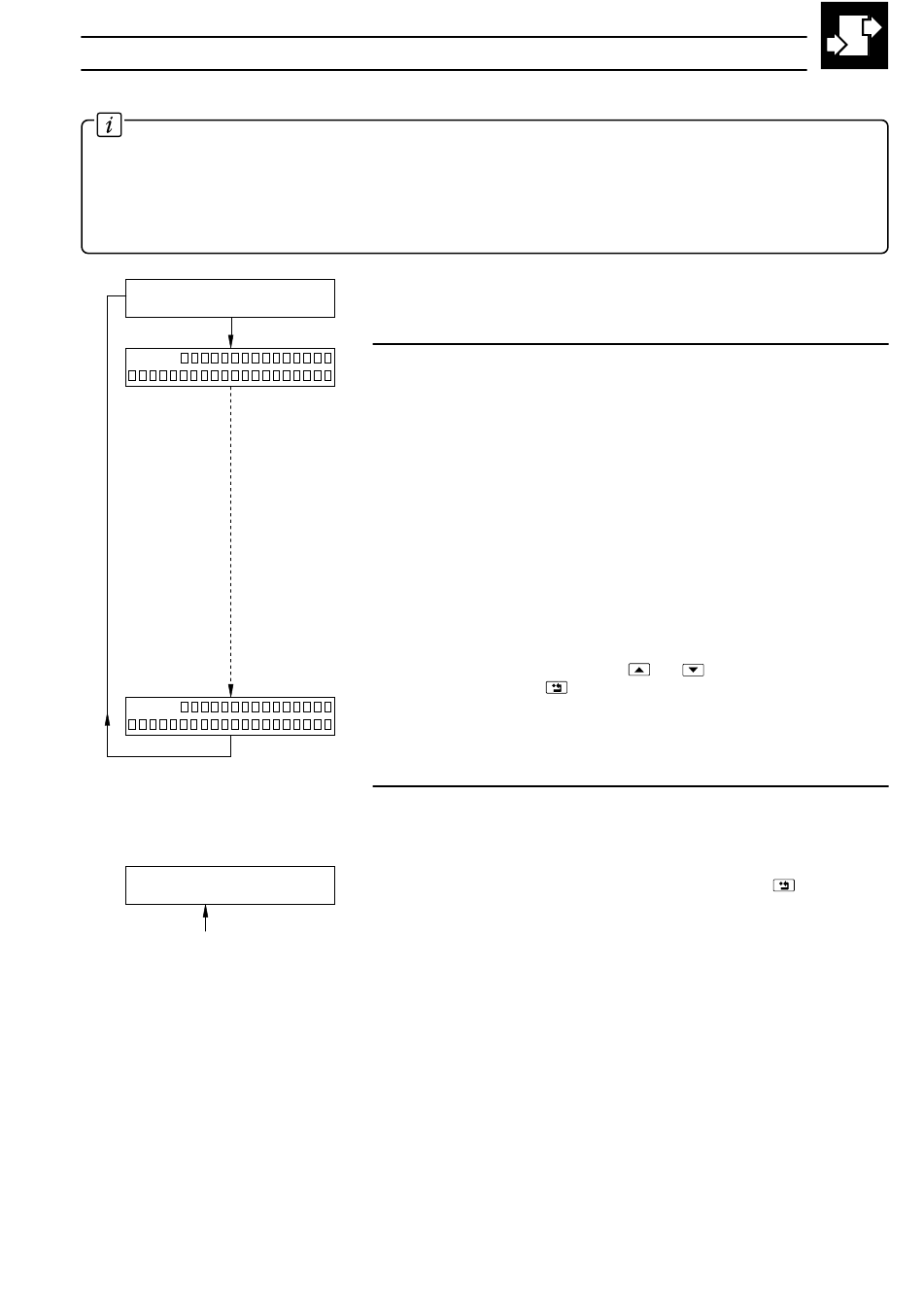

KONFIGURATION
LOGISCHE GLEICHUNG
GL01
GL10
Beispiel für Anzeige:
GL10 SUMME 3 RUNDUM
T1W + T3W
Blinkt
6 ERWEITERTE KONFIGURATIONSEBENE...
Logische Verknüpfung 01
Mit Hilfe nachstehender Terme den erforderlichen booleschen Ausdruck als
auslösendes Ereignis aufbauen.
*
– Abschlußzeichen zur Beendigung des Ausdrucks
)
– Klammer zu
(
– Klammer auf
&
– Logisches UND
+
– Logisches ODER
T1W – T6W
– Rücksetz-Puls des Zählwerks (T1 bis T6)
P_0
– Alarm 'Kein Papier'
FA1 – FB6
– Eingangsversagen (A1 bis A6, B1 bis B6)
DA1 – DG3
– Aktiver Digitaleingang
CS1 – CS3
– Vorschubgeschwindigkeiten
L1
– L10
– Logische Verknüpfung
PWR
– Nach Stromausfall
RT1 – RT2
– Echtzeitalarm Ein (1 oder 2)
PAA – PAM
– Vorgegebener Prozeßalarm (A bis M, ohne I)
Die Terme werden mit den Schaltern
Drücken des Schalters
16 Zeichen einschließlich Abschlußzeichen verwendet werden.
Bis zu 10 logische Verknüpfungen lassen sich konfigurieren.
An den Anfang der
Seite Logische Verknüpfung konfigurieren
Im Beispiel sind drei Terme einer Verknüpfung dargestellt (Summe 1 Rundum
ODER Summe 3 Rundum). Jeder Term blinkt, bis Schalter
Die komplette Verknüpfung muß mit dem Abschlußzeichen (*) enden.
und
gewählt; die Wahl wird durch
gespeichert. Für einen Ausdruck können maximal
zurückkehren.
gedrückt wird.
69
