...5 GRUNDKONFIGURATIONSEBENE
5.3.2 Seite Diagrammpapier – Skalierung konfigurieren
Informationen.
•
Ausdruck von bis zu sechs unabhängigen Skalen auf dem Diagrammpapier.
•
Programmierbare Skalenendwerte und Nullwerte.
•
Testdruck–Einrichtung zur sofortigen Überprüfung der eingegebenen Skala.
•
Wählbarer Abstand der Skalen auf dem Diagrammpapier.

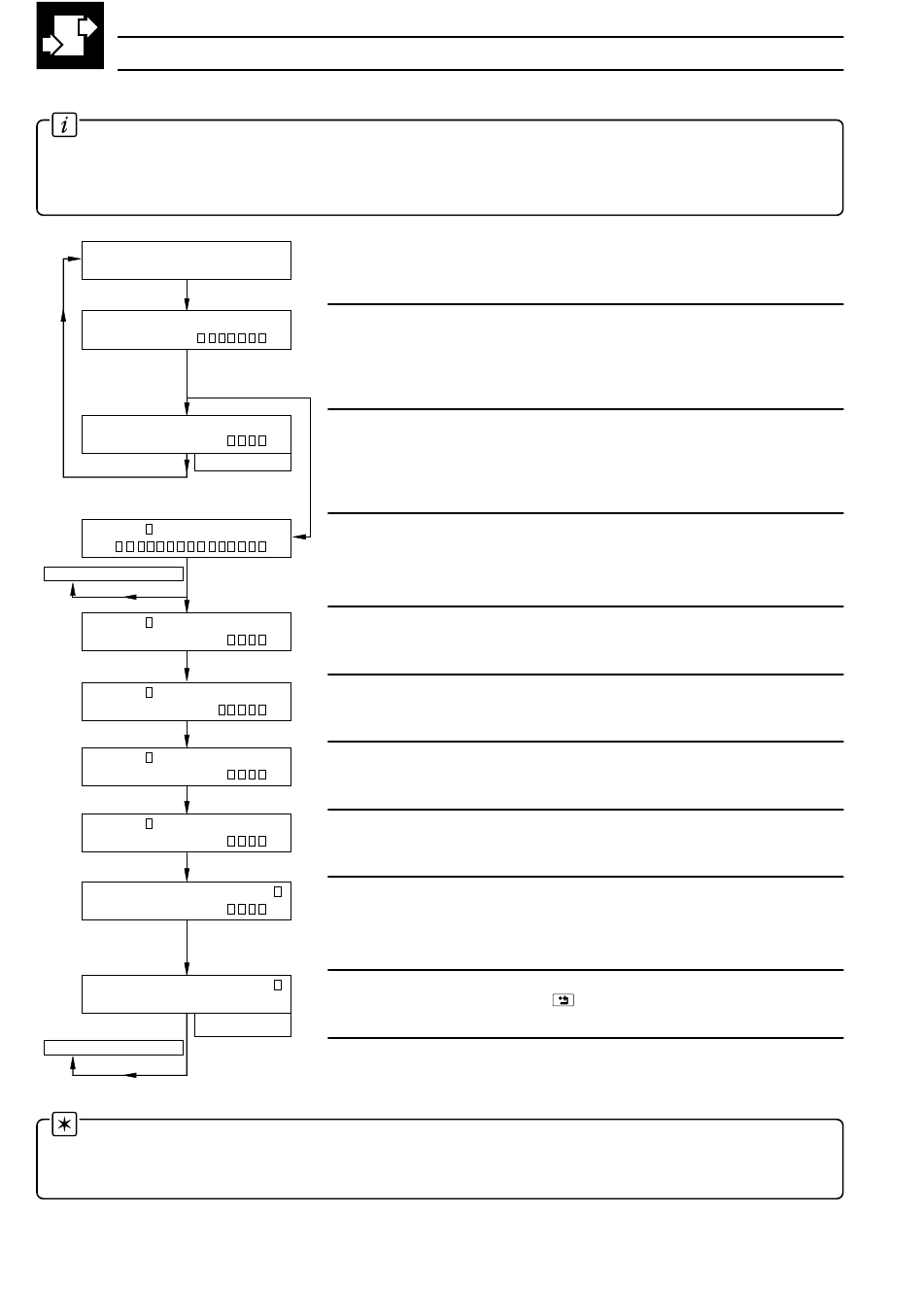

KONFIGURATION
CHART-SKALIERUNG
KONFIG. VON SKALA
SCALA 1 bis 6
KEINE
DRUCKINTERVALL SKALA
SCALA
FEDER
KONFIG. VON SKALA
SCALA
SKALENENDE
SCALA
KOMMA
SCALA
SKALENANFANG
SCALA
UNTERTEILUNG
QUELLE DRUCK SKALA
TESTAUSDRUCK SKALA
(ENTER)
KONFIG. VON SKALA
Hinweis.
Die Mindeststellenzahl für den Skalenendwert wählen, um sicherzustellen, daß der Skalenausdruck das Diagramm nicht
überlagert. Wenn die Skalen–Teilabschnitte für die Hauptschreibspuren auf dem Diagramm keine ganzen Zahlen sind,
setzen Sie bitte für optimale Genauigkeit die richtige Anzahl Dezimalstellen.
42
Zu konfigurierende Skala
Sechs
Dezimalstellenposition
Diagrammpapiers können programmiert werden. Die zu konfigurierende Skala
wählen. Die Standardvorgabe ist bei Eingabe KEINE.
Druckintervall einstellen
Den gewünschten Abstand der Skalen auf dem Diagrammpapier im Bereich
10mm bis 240mm in Abständen von 1 mm einstellen (Dieser Abstand ist die
AUS
Länge der Kanalschreibspuren und nicht die Länge des Diagrammpapiers). Ist
automatischer Skalenausdruck nicht erforderlich, AUS wählen.
Skalenstift
Die Stiftfarbe zum Ausdruck der Skala wählen (Für Stiftoptionen siehe Tabelle 5.5
auf Seite 43).
Skalenendwert einstellen
Den Skalenendwert für die Skala im Bereich –999 bis +9999 einstellen.
Dezimalstelle setzen
Die Anzahl Dezimalstellen für die Skala wählen (0, 1 oder 2).
Nullwert einstellen
Den Nullwert für die Skala im Bereich –999 bis +9999 einstellen.
Teilabschnitte einstellen
Die Diagrammpapier–Teilabschnitte für die Skala einstellen (75, 70, 60, 50, 40
oder 30).
Quelle einstellen
Die zum Ausdruck der Skala erforderliche Digitalquelle wählen – Weitere
Optionen finden Sie im
Papiersteuerung konfigurieren
Skalentest
Durch Drücken des Schalters
Skala wird immer im Schnelldruck ausgedruckt.
ACKNWD
Zum Parameter
separate
Skalen
mit
und
Teilabschnitt–Trennung
Grundmenü Papiergeschwindigkeit
(Abschnitt 5.3.1).
wird der Skalentestdruck ausgelöst. Die
Zu konfigurierende Skala
Skalenendwert
und
Nullwert,
des
gewählten
1 auf der
zurückkehren.
Seite
