...6.2.4 Massedurchfluß 1 und 2

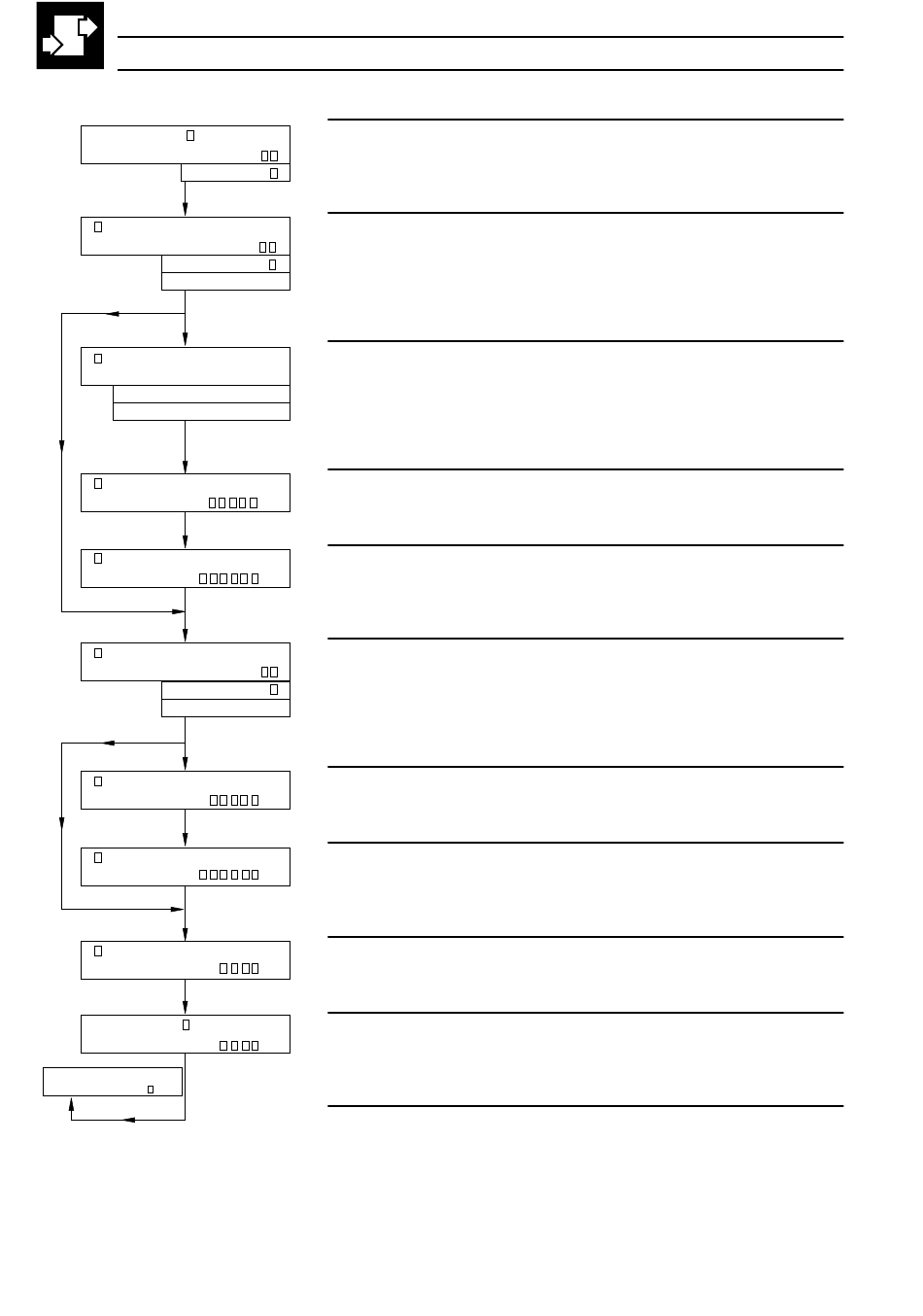

MATHEBLK M
EING. a
QUELLE ANLG I/P
MATHEBLK
M
EING. TEMPERATUR
QUELLE ANLG I/P
MATHEBLK
KEINE
KEINE
M
TEMP-EINHEITEN
ABSOLUT K ODER R
M
REFERENZ TEMP
M
REFERENZ TEMP
KOMMA
M
EING. DRUCK
QUELLE ANLG I/P
MATHEBLK
KEINE
KEINE
M
REFERENZ DRUCK
M
REFERENZ DRUCK
KOMMA
M
KONSTANTE
KONSTANTE
KOMMA
KONFIG. VON MATHEBLK
M
64
Eingangsquelle
Die gewünschte Eingangsquelle für Eingang a wählen. Die Quelle wird von den
Analogeingängen A1 bis A6, B1 bis B6 (je nach eingebauten Optionen – siehe
Abschnitt 4.2) oder von den Mathematikfunktionen M1 bis M4 gewählt.
Temperatureingangsquelle
Die gewünschte Eingangsquelle für den Temperatureingang wählen. Die
Quelle wird von den Analogeingängen A1 bis A6, B1 bis B6 (je nach
eingebauten
Mathematikfunktionen M1 bis M4 gewählt.
Temperatur–Maßeinheiten
Die Temperatur–Maßeinheiten für die Eingangsquelle wählen:
Grad F
Grad F
Grad C
Grad C
ABSOLUT K ODER R – Messung der Eingangsquelle in Absolutgrad.
Bezugstemperatur
Den Wert, der der Bezugstemperatur entspricht, im Bereich 0 bis +9999
einstellen. Die Dezimalstelle wird im nächsten Parameter gesetzt.
Dezimalstelle für Bezugstemperatur
Die für die Bezugstemperatur erforderliche Anzahl Dezimalstellen setzen (0 bis
3 Stellen).
Druckeingangsquelle
Die gewünschte Eingansquelle für den Absolutdruckeingang wählen. Die
Quelle wird von den Analogeingängen A1 bis A6, B1 bis B6 (je nach
eingebauten
Mathematikfunktionen M1 bis M4 gewählt.
Bezugsdruck
Stellen Sie den Wert, der den absoluten Bezugsdruck darstellt, zwischen 0 und
+9999 ein. Die Dezimalstelle wird im nächsten Parameter gesetzt.
Dezimalstelle für Bezugsdruck
Stellen Sie die Anzahl der für den absoluten Bezugsdruck erforderlichen
Dezimalstellen ein (0 bis 3 Stellen).
Normierungs–Festwert
Den Wert, der dem Normierungs–Festwert (k) entspricht, im Bereich 0 bis
+9999 einstellen. Die Dezimalstelle wird im nächsten Parameter gesetzt.
Dezimalstelle für Normierungs–Festwert
Die für den Normierungs–Festwert (k) erforderliche Anzahl Dezimalstellen
setzen (0 bis 3 Stellen).
Zum Maske
Optionen
–
siehe
– Messung der Eingangsquelle in ˚F
– Messung der Eingangsquelle in ˚C
Optionen
–
siehe
zurückkehren.
Zu konfigurierender Block
Abschnitt
4.2)
oder
von
Abschnitt
4.2)
oder
von
den
den
