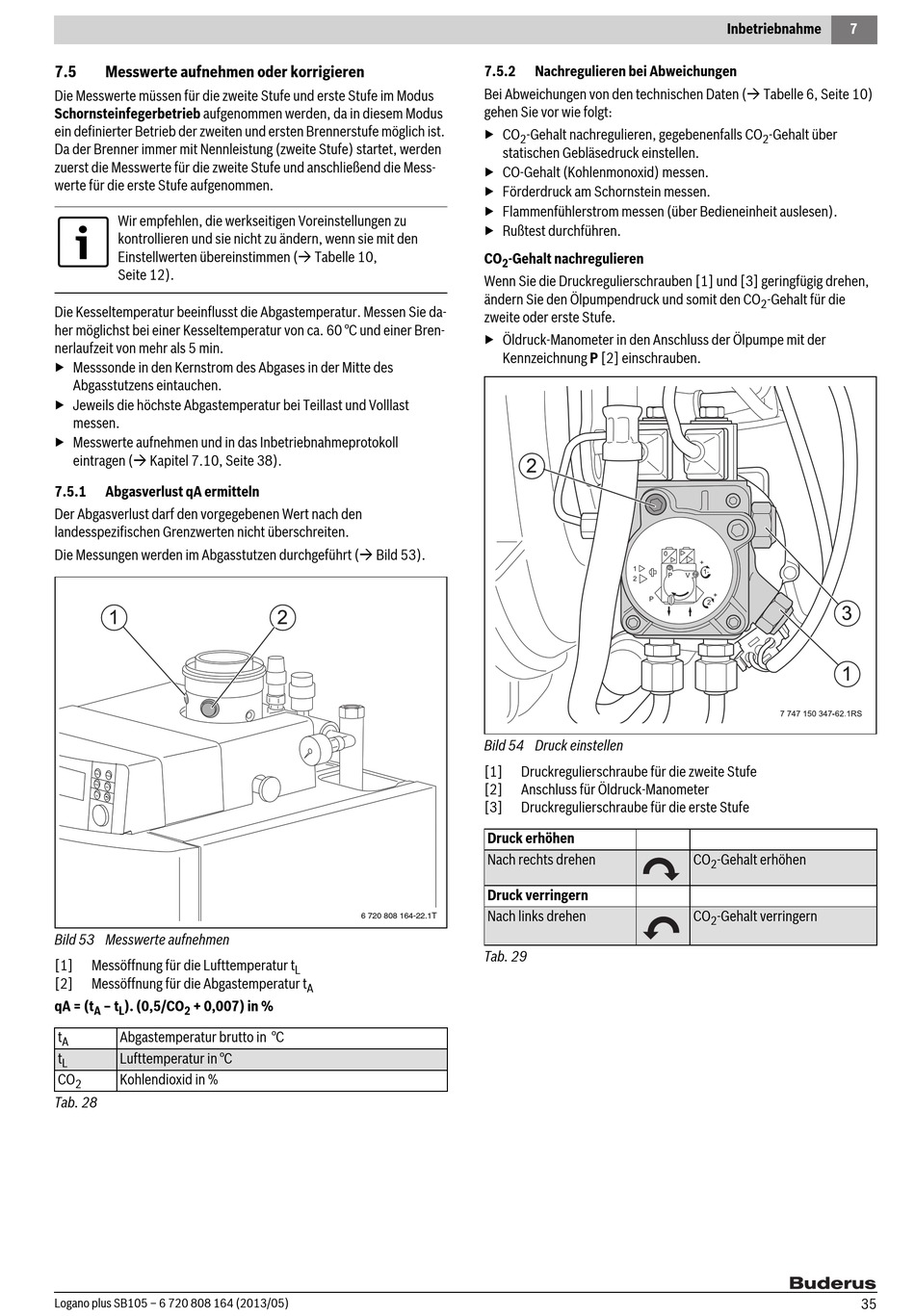

7.5

Messwerte aufnehmen oder korrigieren

Die Messwerte müssen für die zweite Stufe und erste Stufe im Modus
Schornsteinfegerbetrieb aufgenommen werden, da in diesem Modus
ein definierter Betrieb der zweiten und ersten Brennerstufe möglich ist.
Da der Brenner immer mit Nennleistung (zweite Stufe) startet, werden
zuerst die Messwerte für die zweite Stufe und anschließend die Mess-
werte für die erste Stufe aufgenommen.
Wir empfehlen, die werkseitigen Voreinstellungen zu
kontrollieren und sie nicht zu ändern, wenn sie mit den
Einstellwerten übereinstimmen ( Tabelle 10,
Seite 12).
Die Kesseltemperatur beeinflusst die Abgastemperatur. Messen Sie da-
her möglichst bei einer Kesseltemperatur von ca. 60 °C und einer Bren-
nerlaufzeit von mehr als 5 min.
▶ Messsonde in den Kernstrom des Abgases in der Mitte des
Abgasstutzens eintauchen.
▶ Jeweils die höchste Abgastemperatur bei Teillast und Volllast
messen.
▶ Messwerte aufnehmen und in das Inbetriebnahmeprotokoll
eintragen ( Kapitel 7.10, Seite 38).
7.5.1

Abgasverlust qA ermitteln

Der Abgasverlust darf den vorgegebenen Wert nach den
landesspezifischen Grenzwerten nicht überschreiten.
Die Messungen werden im Abgasstutzen durchgeführt ( Bild 53).
Bild 53 Messwerte aufnehmen
[1] Messöffnung für die Lufttemperatur t
[2] Messöffnung für die Abgastemperatur t
qA = (t – t ). (0,5/CO + 0,007) in %
A L 2
t Abgastemperatur brutto in °C
A
t Lufttemperatur in °C
L
CO Kohlendioxid in %
2
Tab. 28
Logano plus SB105 – 6 720 808 164 (2013/05)
6 720 808 164-22.1T
L
A
7.5.2

Nachregulieren bei Abweichungen

Bei Abweichungen von den technischen Daten ( Tabelle 6, Seite 10)
gehen Sie vor wie folgt:
▶ CO -Gehalt nachregulieren, gegebenenfalls CO
2
statischen Gebläsedruck einstellen.
▶ CO-Gehalt (Kohlenmonoxid) messen.
▶ Förderdruck am Schornstein messen.
▶ Flammenfühlerstrom messen (über Bedieneinheit auslesen).
▶ Rußtest durchführen.
CO -Gehalt nachregulieren
2
Wenn Sie die Druckregulierschrauben [1] und [3] geringfügig drehen,
ändern Sie den Ölpumpendruck und somit den CO
zweite oder erste Stufe.
▶ Öldruck-Manometer in den Anschluss der Ölpumpe mit der
Kennzeichnung P [2] einschrauben.
Bild 54 Druck einstellen
[1] Druckregulierschraube für die zweite Stufe
[2] Anschluss für Öldruck-Manometer
[3] Druckregulierschraube für die erste Stufe
Druck erhöhen
Nach rechts drehen
Druck verringern
Nach links drehen
Tab. 29
Inbetriebnahme 7
-Gehalt über
2
-Gehalt für die
2
CO -Gehalt erhöhen
2
CO -Gehalt verringern
2
