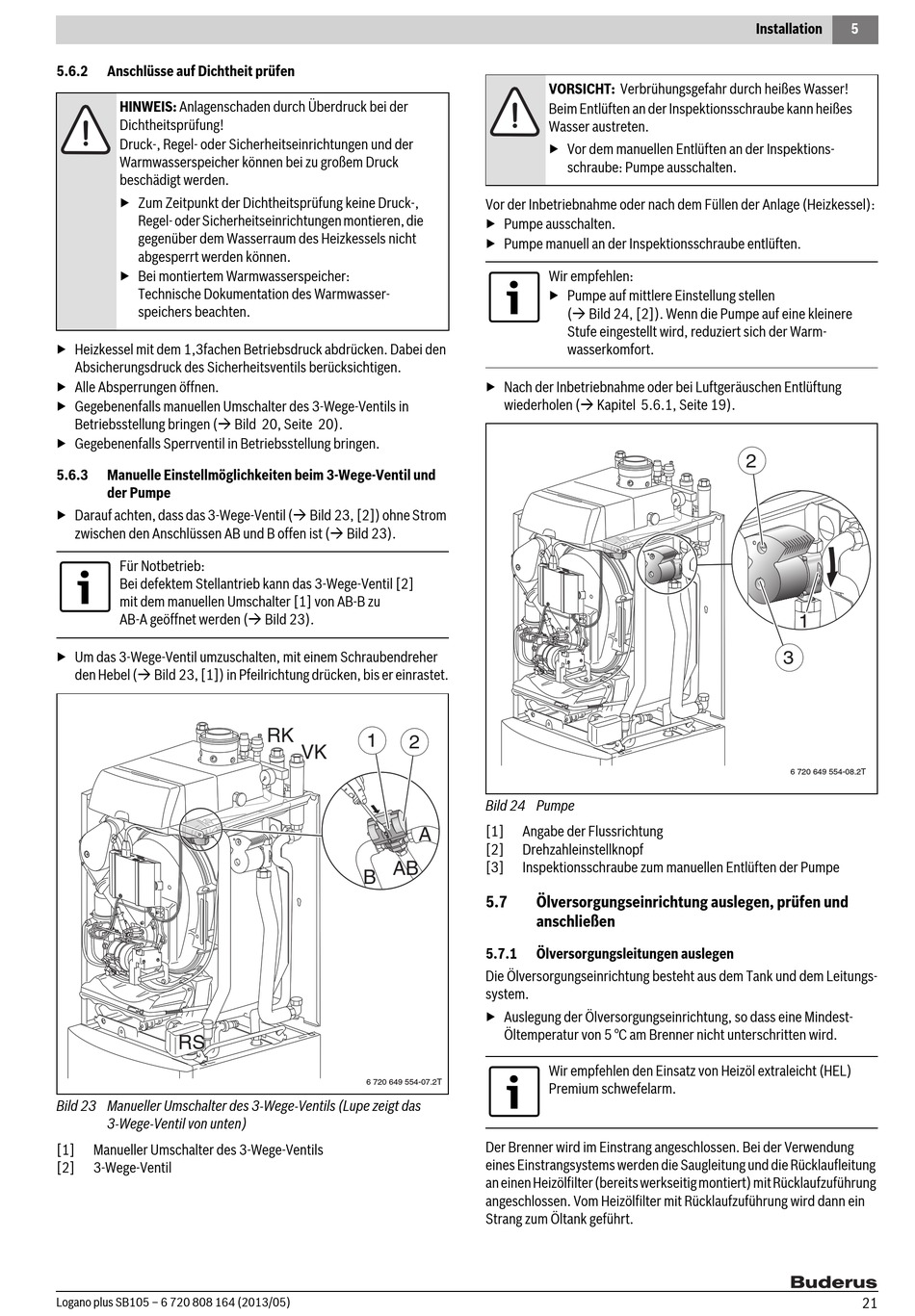

5.6.2
Anschlüsse auf Dichtheit prüfen
HINWEIS: Anlagenschaden durch Überdruck bei der
Dichtheitsprüfung!
Druck-, Regel- oder Sicherheitseinrichtungen und der
Warmwasserspeicher können bei zu großem Druck
beschädigt werden.
▶ Zum Zeitpunkt der Dichtheitsprüfung keine Druck-,
Regel- oder Sicherheitseinrichtungen montieren, die
gegenüber dem Wasserraum des Heizkessels nicht
abgesperrt werden können.
▶ Bei montiertem Warmwasserspeicher:
Technische Dokumentation des Warmwasser-
speichers beachten.
▶ Heizkessel mit dem 1,3fachen Betriebsdruck abdrücken. Dabei den
Absicherungsdruck des Sicherheitsventils berücksichtigen.
▶ Alle Absperrungen öffnen.
▶ Gegebenenfalls manuellen Umschalter des 3-Wege-Ventils in
Betriebsstellung bringen ( Bild 20, Seite 20).
▶ Gegebenenfalls Sperrventil in Betriebsstellung bringen.
5.6.3
Manuelle Einstellmöglichkeiten beim 3-Wege-Ventil und
der Pumpe
▶ Darauf achten, dass das 3-Wege-Ventil ( Bild 23, [2]) ohne Strom
zwischen den Anschlüssen AB und B offen ist ( Bild 23).
Für Notbetrieb:
Bei defektem Stellantrieb kann das 3-Wege-Ventil [2]
mit dem manuellen Umschalter [1] von AB-B zu
AB-A geöffnet werden ( Bild 23).
▶ Um das 3-Wege-Ventil umzuschalten, mit einem Schraubendreher
den Hebel ( Bild 23, [1]) in Pfeilrichtung drücken, bis er einrastet.
RS
Bild 23 Manueller Umschalter des 3-Wege-Ventils (Lupe zeigt das
3-Wege-Ventil von unten)
[1]
Manueller Umschalter des 3-Wege-Ventils
[2]
3-Wege-Ventil
Logano plus SB105 – 6 720 808 164 (2013/05)
RK
1
2
VK
A
B AB
6 720 649 554-07.2T
VORSICHT: Verbrühungsgefahr durch heißes Wasser!
Beim Entlüften an der Inspektionsschraube kann heißes
Wasser austreten.
▶ Vor dem manuellen Entlüften an der Inspektions-
schraube: Pumpe ausschalten.
Vor der Inbetriebnahme oder nach dem Füllen der Anlage (Heizkessel):
▶ Pumpe ausschalten.
▶ Pumpe manuell an der Inspektionsschraube entlüften.
Wir empfehlen:
▶ Pumpe auf mittlere Einstellung stellen
( Bild 24, [2]). Wenn die Pumpe auf eine kleinere
Stufe eingestellt wird, reduziert sich der Warm-
wasserkomfort.
▶ Nach der Inbetriebnahme oder bei Luftgeräuschen Entlüftung
wiederholen ( Kapitel 5.6.1, Seite 19).
Bild 24 Pumpe
[1]
Angabe der Flussrichtung
[2]
Drehzahleinstellknopf
[3]
Inspektionsschraube zum manuellen Entlüften der Pumpe
5.7
Ölversorgungseinrichtung auslegen, prüfen und
anschließen
5.7.1
Ölversorgungsleitungen auslegen
Die Ölversorgungseinrichtung besteht aus dem Tank und dem Leitungs-
system.
▶ Auslegung der Ölversorgungseinrichtung, so dass eine Mindest-
Öltemperatur von 5 °C am Brenner nicht unterschritten wird.
Wir empfehlen den Einsatz von Heizöl extraleicht (HEL)
Premium schwefelarm.
Der Brenner wird im Einstrang angeschlossen. Bei der Verwendung
eines Einstrangsystems werden die Saugleitung und die Rücklaufleitung
an einen Heizölfilter (bereits werkseitig montiert) mit Rücklaufzuführung
angeschlossen. Vom Heizölfilter mit Rücklaufzuführung wird dann ein
Strang zum Öltank geführt.
Installation
5
2
1
3
6 720 649 554-08.2T
