5 Installation
Der erforderliche Leitungsdurchmesser ist abhängig von der statischen
Höhe und der Leitungslänge ( Tabelle 15, Seite 22). Für ein
optimales Entlüftungsverhalten des integrierten Ölfilters, muss die Öl-
leitung mit möglichst geringem Durchmesser (z. B. DN6, maximal DN8)
ausgeführt werden.
Als Länge der Ölleitung werden alle waagerechten und senkrechten
Rohre sowie Bögen und Armaturen gerechnet.
Die in den Tabellen 15 und 16 angegebenen maximalen Längen der
Saugleitung sind in Abhängigkeit von der Saughöhe und dem lichten
Rohrdurchmesser festgelegt.
In der Auslegung sind die Einzelwiderstände von Rückschlagventil,
Absperrhahn und 4 Bögen bei einer Ölviskosität von ca. 6 mm
berücksichtigt.
Bei zusätzlichen Widerständen durch Armaturen und Bögen muss die
Leitungslänge entsprechend reduziert werden.
Bei der Verlegung der Ölleitung ist größte Sorgfalt geboten. Verwenden
Sie für Ölleitungen geeignete Materialien. Bei Kupfer-Leitungen nur
metallische Schneidringverschraubungen mit Stützhülsen verwenden.
Parameter der Ölversorgungseinrichtung
Bevorzugte Nennweite der Ölleitungen
Maximale Saughöhe
1)
Maximaler Zulaufdruck
Maximaler Rücklaufdruck
Maximaler Saugwiderstand
Tab. 14 Parameter der Ölversorgungseinrichtung
1) Wenn eine zusätzliche Förderpumpe in der Vorlaufleitung eingesetzt wird, den
Ölfilter TOC80 nicht im Druckbetrieb einsetzen.
Einstrangsystem, Heizölfilter mit Rücklaufzuführung, Öltank
oberhalb der Ölpumpe
Brennertyp BZ 1.0 - 19
Brennergröße in kW 19
Nennweite der DN6 (6 x 1)
Ölleitung
H in m Maximale Länge der Saugleitung in m
0 52
0,5
56
1 58
2 62
3 75
4 87
Tab. 15 Dimensionierung der Ölversorgungseinrichtung, Öltank
oberhalb der Ölpumpe
22
2
/s

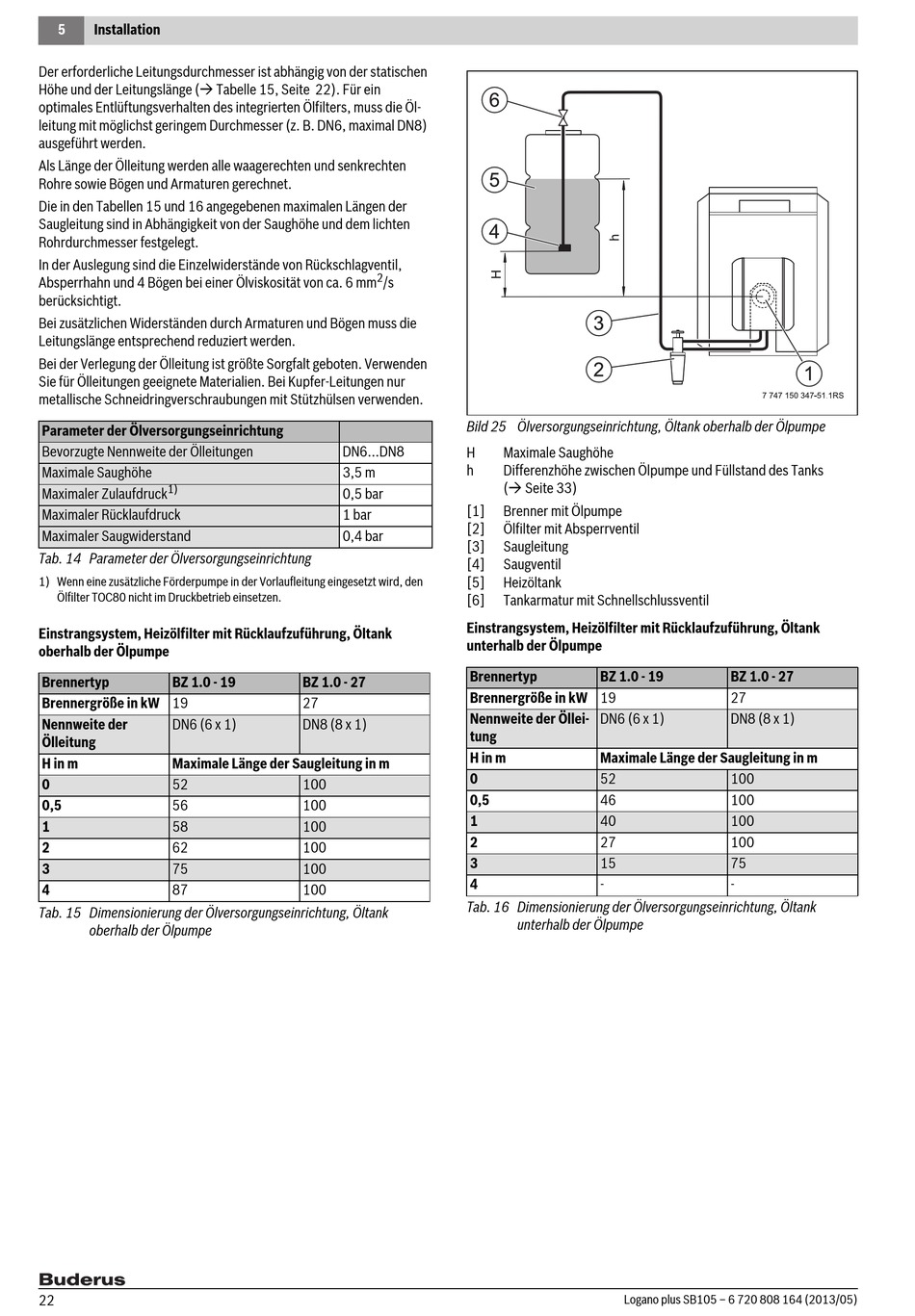

Bild 25 Ölversorgungseinrichtung, Öltank oberhalb der Ölpumpe
DN6...DN8
H
h
3,5 m
0,5 bar
[1]
1 bar
[2]
0,4 bar
[3]
[4]
[5]
[6]
Einstrangsystem, Heizölfilter mit Rücklaufzuführung, Öltank
unterhalb der Ölpumpe
Brennertyp
BZ 1.0 - 27
Brennergröße in kW 19
27
Nennweite der Öllei-
DN8 (8 x 1)
tung
H in m
0
100
0,5
100
1
100
2
100
3
100
4
100
Tab. 16 Dimensionierung der Ölversorgungseinrichtung, Öltank
Maximale Saughöhe
Differenzhöhe zwischen Ölpumpe und Füllstand des Tanks
( Seite 33)
Brenner mit Ölpumpe
Ölfilter mit Absperrventil
Saugleitung
Saugventil
Heizöltank
Tankarmatur mit Schnellschlussventil
BZ 1.0 - 19
DN6 (6 x 1)
Maximale Länge der Saugleitung in m
52
46
40
27
15
-
unterhalb der Ölpumpe
Logano plus SB105 – 6 720 808 164 (2013/05)
BZ 1.0 - 27
27
DN8 (8 x 1)
100
100
100
100
75
-
