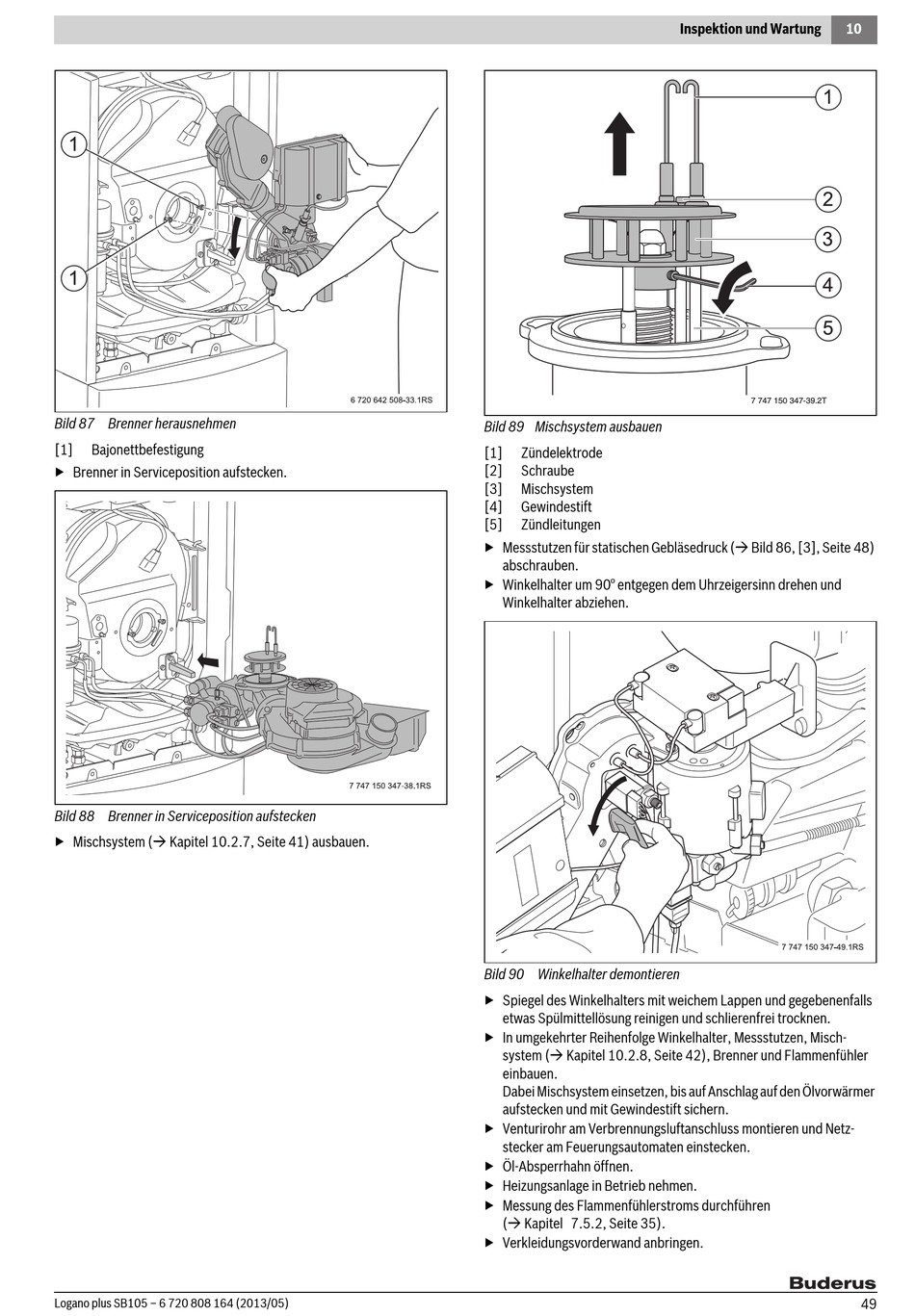

Buderus Logano plus SB105 Installationsanleitung Seite 49

Bild 87 Brenner herausnehmen
[1] Bajonettbefestigung
▶ Brenner in Serviceposition aufstecken.
Bild 88 Brenner in Serviceposition aufstecken
▶ Mischsystem ( Kapitel 10.2.7, Seite 41) ausbauen.
Logano plus SB105 – 6 720 808 164 (2013/05)
Bild 89 Mischsystem ausbauen
[1] Zündelektrode
[2] Schraube
[3] Mischsystem
[4] Gewindestift
[5] Zündleitungen
▶ Messstutzen für statischen Gebläsedruck ( Bild 86, [3], Seite 48)
abschrauben.
▶ Winkelhalter um 90° entgegen dem Uhrzeigersinn drehen und
Winkelhalter abziehen.
Bild 90 Winkelhalter demontieren
▶ Spiegel des Winkelhalters mit weichem Lappen und gegebenenfalls
etwas Spülmittellösung reinigen und schlierenfrei trocknen.
▶ In umgekehrter Reihenfolge Winkelhalter, Messstutzen, Misch-
system ( Kapitel 10.2.8, Seite 42), Brenner und Flammenfühler
einbauen.
Dabei Mischsystem einsetzen, bis auf Anschlag auf den Ölvorwärmer
aufstecken und mit Gewindestift sichern.
▶ Venturirohr am Verbrennungsluftanschluss montieren und Netz-
stecker am Feuerungsautomaten einstecken.
▶ Öl-Absperrhahn öffnen.
▶ Heizungsanlage in Betrieb nehmen.
▶ Messung des Flammenfühlerstroms durchführen
( Kapitel 7.5.2, Seite 35).
▶ Verkleidungsvorderwand anbringen.
Inspektion und Wartung 10
7 747 150 347-39.2T
49
