5 Installation
5.7.3 Ölversorgungseinrichtung prüfen
Vor Anschluss der Ölversorgungseinrichtung am Brenner prüfen, ob alle
ölführenden Leitungen sauber und dicht sind.
Ein Ölfilter mit einem integrierten Entlüfter ist innerhalb
der Verkleidung werkseitig montiert.
▶ Ölfilter TOC80 nicht im Druckbetrieb einsetzen (z. B.
mit einer zusätzlichen Förderpumpe in der Vorlauf-
leitung).
▶ Sichtkontrolle der Ölleitung durchführen.
▶ Gegebenenfalls Ölleitung reinigen oder austauschen.
5.7.4 Ölversorgungseinrichtung anschließen
Der Brenner wird im Einstrangsystem angeschlossen.
Der Ölabsperrhahn befindet sich oben am Heizkessel
[3].
▶ Ölleitung mit DN6 (d
ausführen. Hinweise zur Dimensionierung der
Ölleitung finden Sie in Kapitel 5.7.1, Seite 21.
▶ 2 Schrauben der Abdeckhaube der Bedieneinheit [1] lösen und
Abdeckhaube abnehmen.
▶ 2 Schrauben der hinteren Haube [2] lösen und Haube abnehmen.
▶ Ölversorgungsleitung am Ölabsperrhahn [3] anschließen.
▶ Hintere Haube [2] montieren.

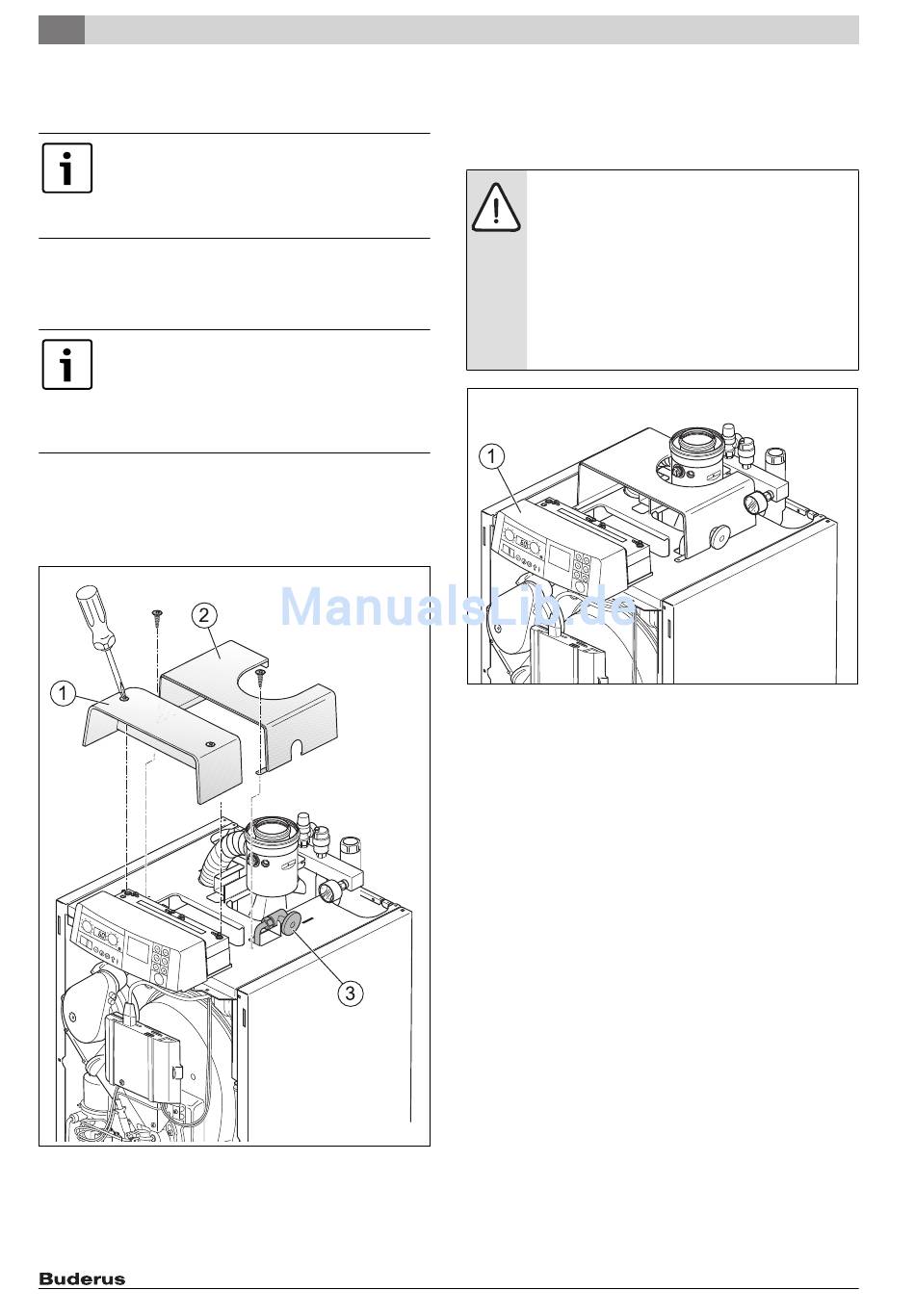

Bild 28 Ölleitung anschließen
[1] Abdeckhaube der Bedieneinheit
[2] Hintere Haube
[3] Ölabsperrhahn
24
= 4 mm) oder maximal DN8
i
6 720 808 164-20.1T
5.8

Elektrischer Anschluss

Der Heizkessel ist werkseitig mit komplett montierter und verkabelter
Bedieneinheit [1] ausgestattet. Der Netzanschluss der Bedieneinheit
muss bauseits nach Anschlussplan erstellt werden (liegt der
technischen Dokumentation bei).
GEFAHR: Lebensgefahr durch elektrischen Strom!
▶ Elektroarbeiten nur ausführen, wenn die
entsprechende Qualifikation vorliegt.
▶ Vor Öffnen des Geräts:
Heizungsanlage mit dem Heizungsnotschalter
stromlos schalten und die Heizungsanlage über die
Haussicherung vom Stromnetz trennen.
▶ Heizungsanlage gegen unbeabsichtigtes Wiederein-
schalten sichern.
▶ Installationsvorschriften beachten.
Bild 29 Bedieneinheit
[1] Bedieneinheit
Logano plus SB105 – 6 720 808 164 (2013/05)
