Installation; Heizkessel Aufstellen - Buderus Logano plus SB105 Installationsanleitung

5

Installation

5.1

Heizkessel aufstellen

Abhängig von der Kombination mit einem Warmwasserspeicher gibt es
folgende Möglichkeiten, den Heizkessel aufzustellen:
• Heizkessel direkt auf dem Boden aufstellen
• Heizkessel auf Kesselunterbau (Höhe 300 mm) montieren
• Heizkessel auf Warmwasserspeicher montieren
Empfohlene Wandabstände
Bei der Festlegung des Aufstellorts muss der Platz für Installation und
Service beachtet werden.
Empfohlene Wandabstände einhalten.
Weitere Hinweise zum Aufstellraum finden Sie in Kapitel 3.3 auf
Seite 12.
Bei Bedarf zusätzlich erforderliche Wandabstände
weiterer Komponenten berücksichtigen
(z. B. Warmwasserspeicher).
HINWEIS: Kesselschaden durch unzureichende
Tragkraft des Untergrunds!
▶ Heizkessel nur auf geeigneten Untergrund stellen.
Für den Anschluss des Heizkessels und spätere
Wartungen wird ausreichend Freiraum oberhalb des
Heizkessels und um den Heizkessel benötigt.
▶ Mindesthöhe und Mindest-Wandabstände im
Aufstellraum einhalten ( Tabelle 5, Seite 9 und
Bild 12).
Logano plus SB105 – 6 720 808 164 (2013/05)

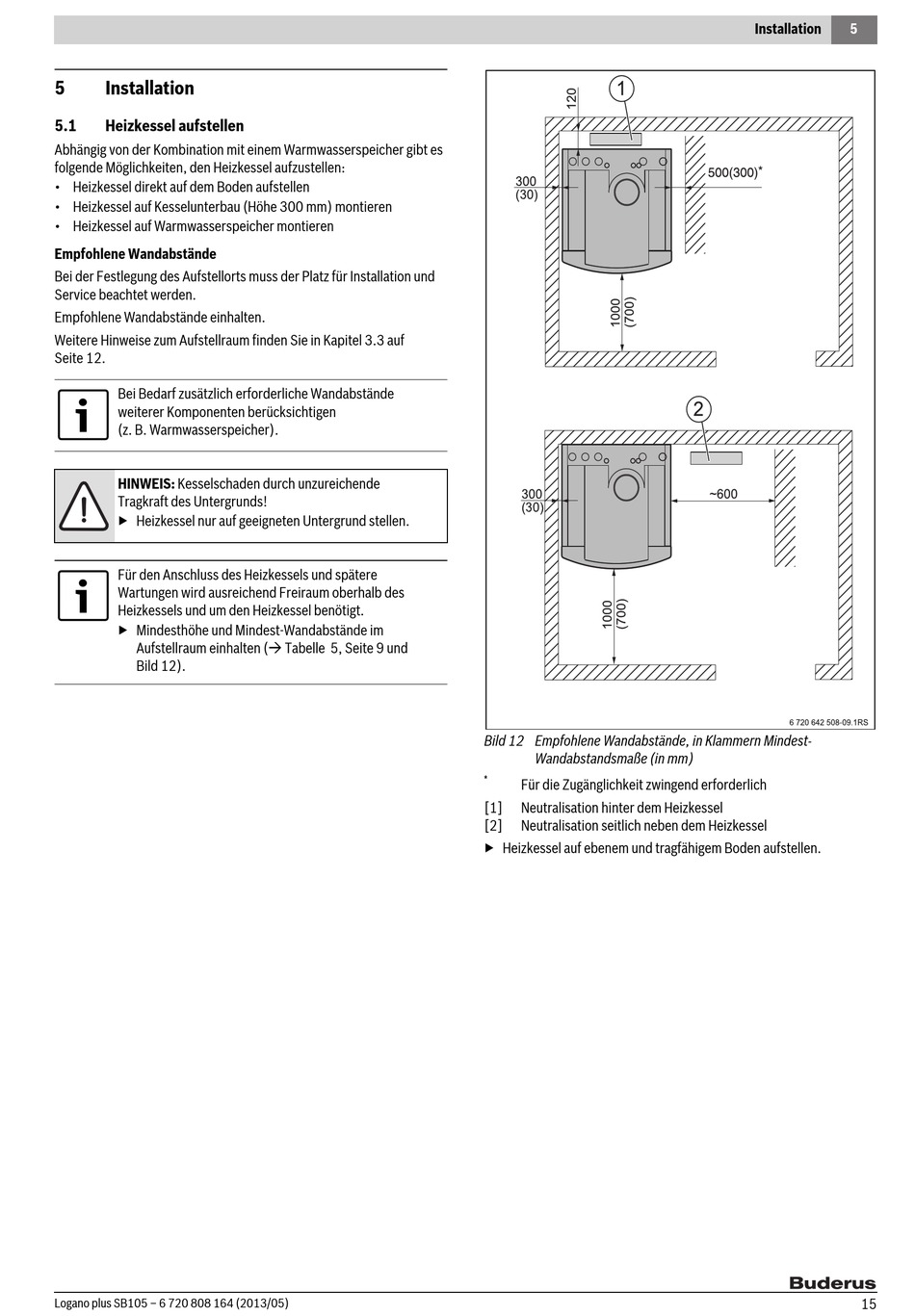

Bild 12 Empfohlene Wandabstände, in Klammern Mindest-
Wandabstandsmaße (in mm)
*
Für die Zugänglichkeit zwingend erforderlich
[1] Neutralisation hinter dem Heizkessel
[2] Neutralisation seitlich neben dem Heizkessel
▶ Heizkessel auf ebenem und tragfähigem Boden aufstellen.
Installation 5
15
