2.6.3 Hauptbestandteile des Ölbrenners
10

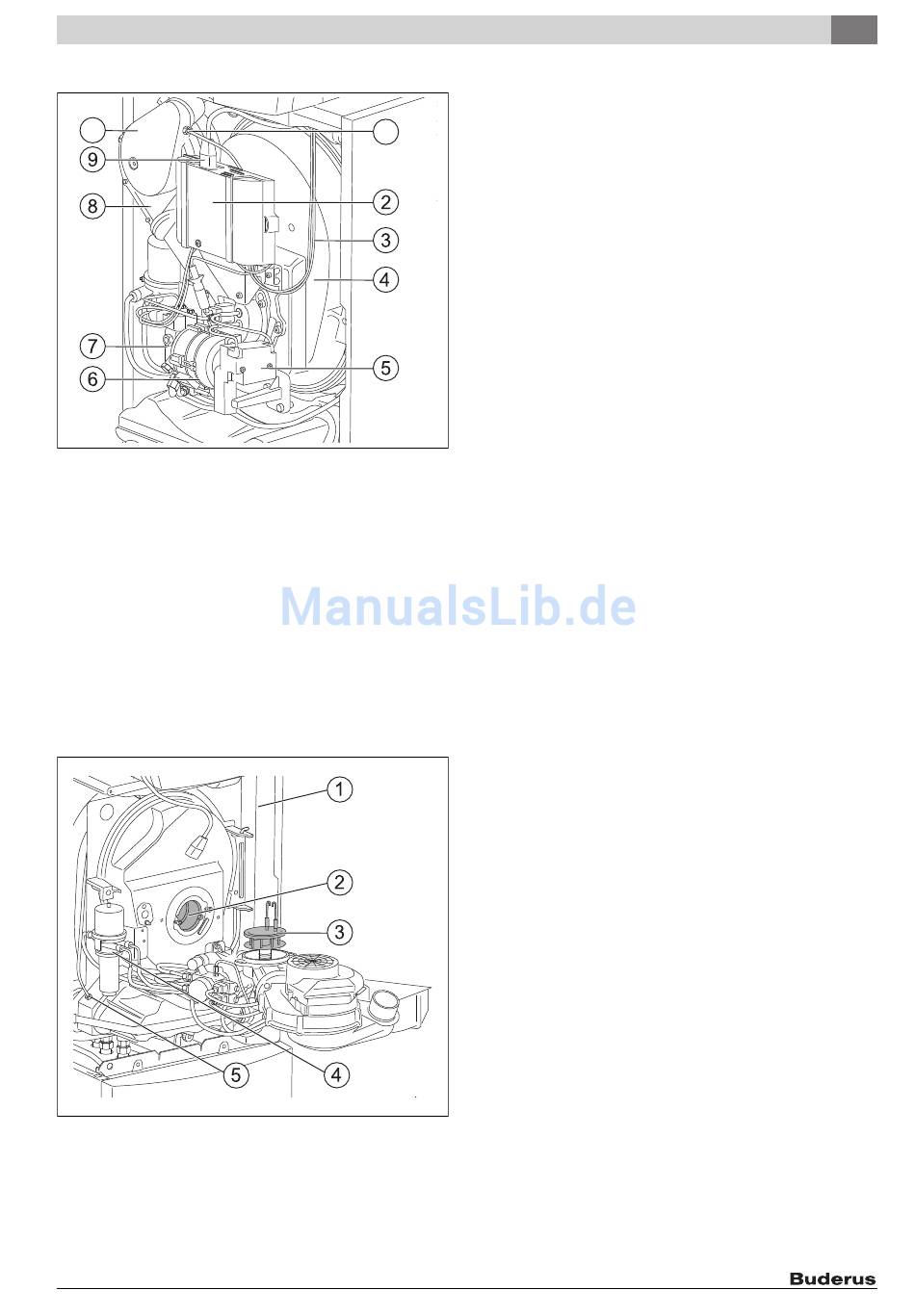

Bild 2 Ölbrenner
[1] Zuluft-Temperaturfühler
[2] Digitaler Feuerungsautomat
(übernimmt die Inbetriebsetzung und Überwachung des
Ölbrenners und die Sicherheitsfunktionen des Heizkessels)
[3] BUS-Leitung und Fühlerleitungen (für die Kommunikation
zwischen Bedieneinheit und Feuerungsautomaten und Fühler-
leitungen zum Heizungsvorlauf und Abgastemperaturfühler)
[4] Feuerraumtür
[5] Zündtrafo
[6] Ölpumpenmotor
[7] Zweistufige Ölpumpe mit Magnetventil und Öl-Anschluss-
schläuchen
[8] Brennergebläse
[9] Netzstecker (für die Stromversorgung des Feuerungsautomaten)
[10] Verbrennungsluftanschluss
Bild 3 Ölbrenner in Serviceposition
[1] Wärmeschutz
[2] Brennerrohr
[3] Mischsystem
[4] Ölfilter mit Entlüfter
[5] Abgastemperaturfühler
Logano plus SB105 – 6 720 808 164 (2013/05)
1
6 720 808 164-26.1T
7 747 150 347-06.2T
Angaben zum Produkt 2
