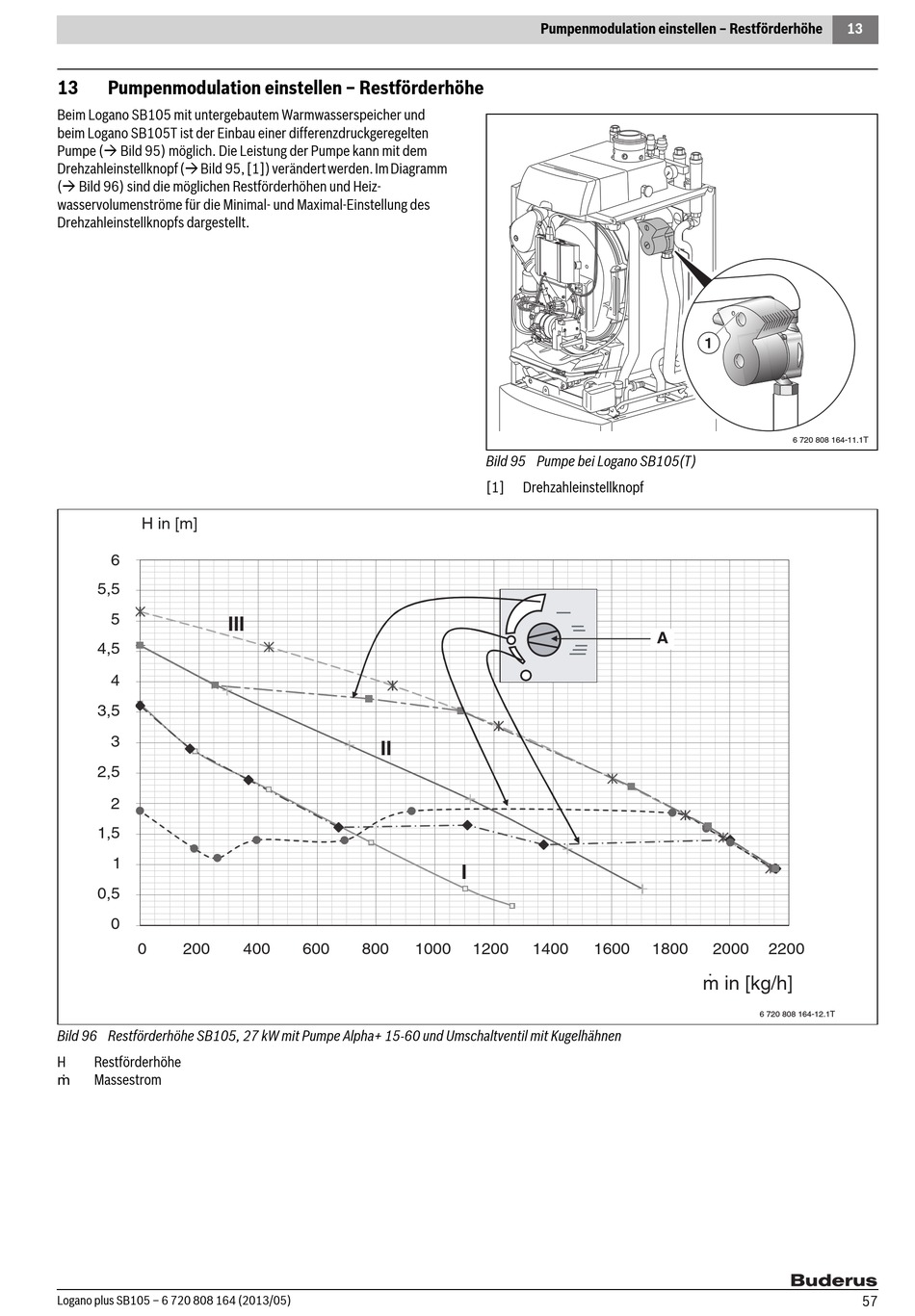

Pumpenmodulation einstellen – Restförderhöhe
Beim Logano SB105 mit untergebautem Warmwasserspeicher und
beim Logano SB105T ist der Einbau einer differenzdruckgeregelten
Pumpe ( Bild 95) möglich. Die Leistung der Pumpe kann mit dem
Drehzahleinstellknopf ( Bild 95, [1]) verändert werden. Im Diagramm
( Bild 96) sind die möglichen Restförderhöhen und Heiz-
wasservolumenströme für die Minimal- und Maximal-Einstellung des
Drehzahleinstellknopfs dargestellt.
H in [m]
6
5,5
5
III
4,5
4
3,5
3
2,5
2
1,5
1
0,5
0
0
200
Bild 96 Restförderhöhe SB105, 27 kW mit Pumpe Alpha+ 15-60 und Umschaltventil mit Kugelhähnen
H
Restförderhöhe
m
Massestrom
Logano plus SB105 – 6 720 808 164 (2013/05)
II
400
600
800
1000
Pumpenmodulation einstellen – Restförderhöhe
Bild 95 Pumpe bei Logano SB105(T)
[1]
Drehzahleinstellknopf
I
1200
1400
1600
1
6 720 808 164-11.1T
A
1800
2000
2200
.
m in [kg/h]
6 720 808 164-12.1T
