5.9.2
Bedieneinheit RC200/RC300 außerhalb des Heizkessels
montieren
Bei raumtemperatur-geführter Betriebsweise oder bei
Verwendung der Bedieneinheit als Fernbedienung, ist
der Anschluss der Bedieneinheit auf der Klemmleiste RC
des Klemmleistenanschlusses durchzuführen.
▶ Installations- und Serviceanleitung der Bedieneinheit
beachten.

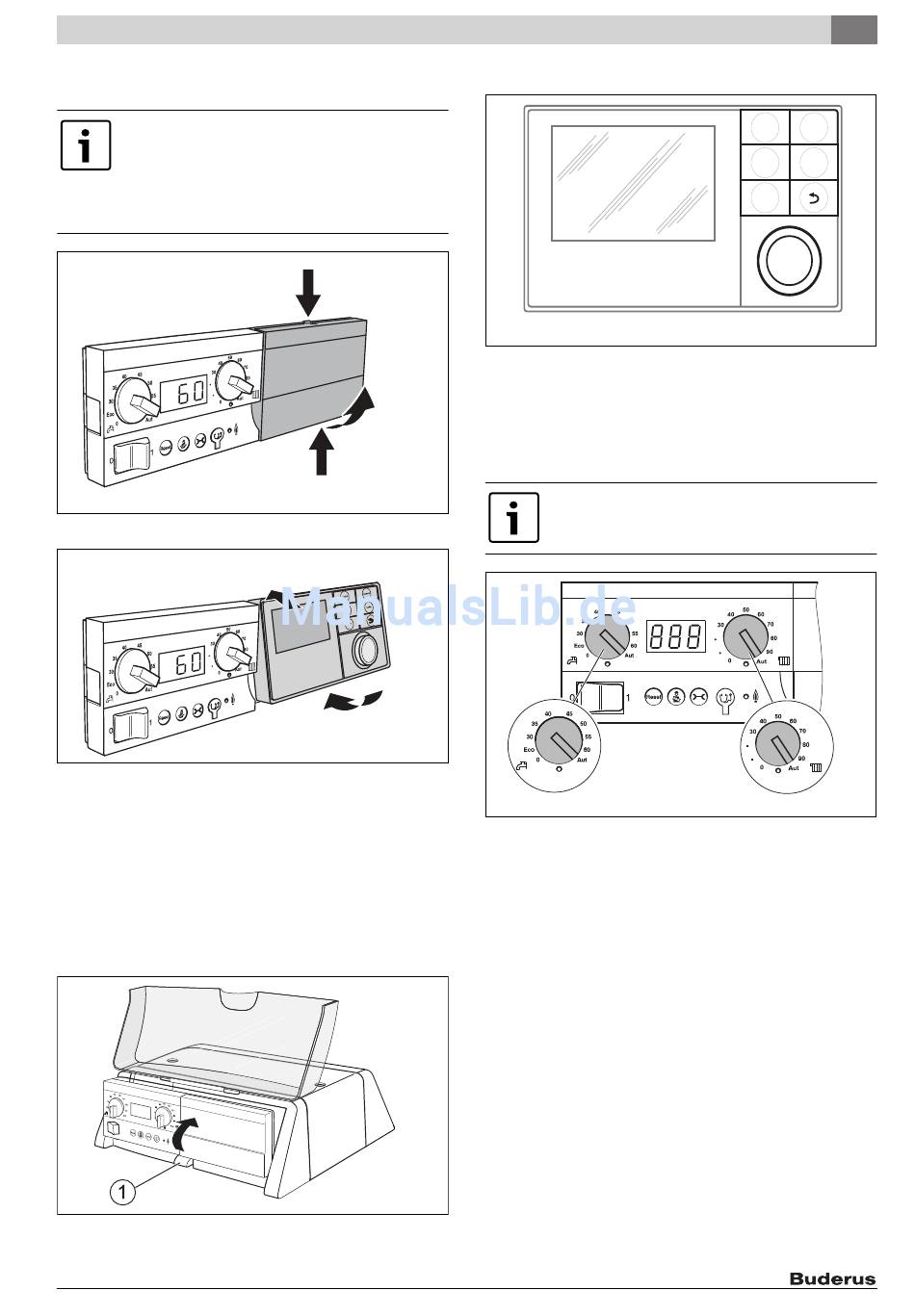

Bild 34 Blende abnehmen
Bild 35 Bedieneinheit (z. B. RC300) einhängen
5.10
Neigung des Basiscontrollers einstellen
In der Normalstellung ist der Basiscontroller senkrecht ausgerichtet.
Wenn die angezeigten Daten in der Normalstellung nicht gut ablesbar
sind, können Sie den Basiscontroller um 30 ° nach hinten neigen.
▶ Rasthaken [1] nach unten drücken.
▶ Basiscontroller schwenken und in der gewünschten Position
einrasten.
Bild 36 Neigung einstellen
[1]
Rasthaken
Logano plus SB105 – 6 720 808 164 (2013/05)
1
.
2.
1
.
6 720 808 164-29.2T
. 1
2.
6 720 808 164-30.2T
6 720 801 986-27.1T
5.11
Bedieneinheit/Regelgerät einstellen
Bild 37 Bedieneinheit (z. B. RC300)
▶ Folgende Einstellungen an der Bedieneinheit einstellen oder prüfen:
– Betriebsart Automatik
– Gewünschte Raumtemperatur
– Gewünschte Warmwassertemperatur
– Gewünschtes Heizprogramm
Informationen zur Bedienung, z. B. Einstellung der
Temperaturen, finden Sie in der technischen
Dokumentation der Bedieneinheit.
Bild 38 Regelgerät einstellen
Nach Abschluss der Inbetriebnahmearbeiten:
▶ Beide Drehschalter am Regelgerät auf Aut (Automatik-Betrieb)
stellen. In dieser Stellung übernimmt die Bedieneinheit die Kontrolle.
Installation
5
auto
menu
man
info
fav
6 720 804973-75.1T
6 720 804 973-38.1T
27
