Angaben zum Produkt
2
Angaben zum Produkt
2.1
Zu dieser Anleitung
Die vorliegende Montageanweisung enthält wichtige Informationen zur
sicheren und sachgerechten Montage der heizkreisseitigen Rohrgruppe
für Logano plus SB105 mit den nebenstehenden Speicher-Wasserer-
wärmern Logalux S135 und Logalux S160.
Die Installationsanleitung richtet sich an den Fachhandwerker, der
aufgrund seiner fachlichen Ausbildung und Erfahrung Kenntnisse im
Umgang mit Heizungsanlagen hat.
Der Heizkessel Logano plus SB105 wird in dieser Unterlage als Heizkes-
sel bezeichnet.
Der Speicher-Wassererwärmer Logalux S135 wird in dieser Unterlage
als S135 bezeichnet und S160 für den Speicher-Wassererwärmer Loga-
lux S160.
2.2
Bestimmungsgemäße Verwendung
Das heizkreis- und sanitärseitige Anschluss-Set ist für den Anschluss der
Heizkessel Logano plus SB105-19 und SB105-27 an die Warmwasser-
speicher Logalux S135/S160 konzipiert.
Bild 2
Hydraulische Anschlüsse heizkreisseitig vom SB105
4
2.3
Hydraulische Anschlüsse bei Heizkessel SB105 mit
S135 oder S160
Abkürzung
AW
EK
EZ
VK
RK
VS
RS
Tab. 2
Abkürzungen

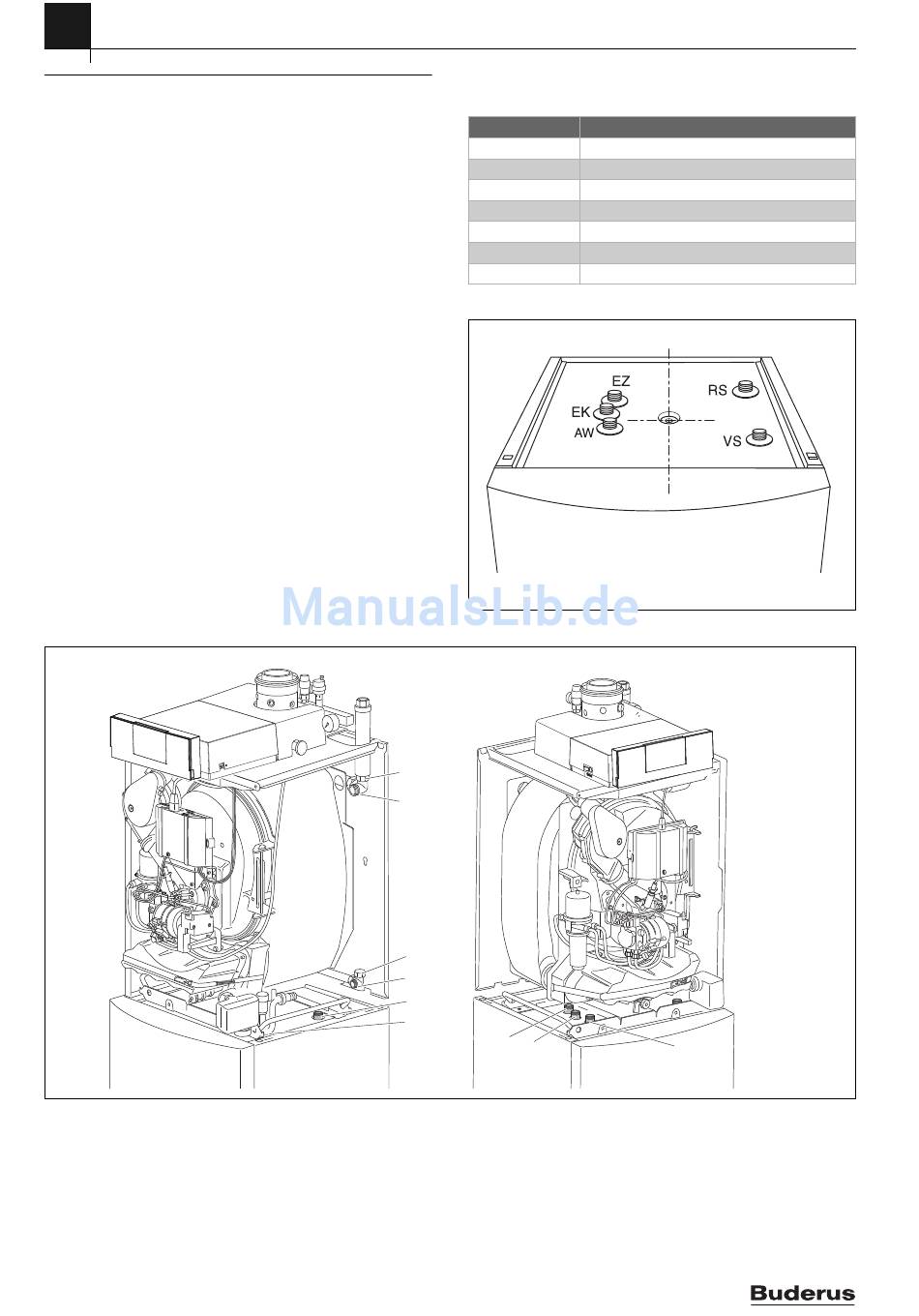

Bild 1
Hydraulische Anschlüsse am S135/S160, Vorderansicht
VK
VS
RK
RS
VS
RS
EZ
EK
BCC20-HE – 6720649554 (2018/02)
Beschreibung
Austritt Warmwasser am Speicher R ¾
Eintritt Kaltwasser R ¾
Eintritt Zirkulation am Speicher R ¾
Vorlauf Heizkessel G 1
Rücklauf Heizkessel G 1
Vorlauf Speicher-Wassererwärmer G ¾
Rücklauf Speicher-Wassererwärmer G ¾
AW
0010019360-001
0010018989-001
