Digitalen Feuerungsautomaten betreiben
11
Digitalen Feuerungsautomaten betreiben
11.1
Programmablauf

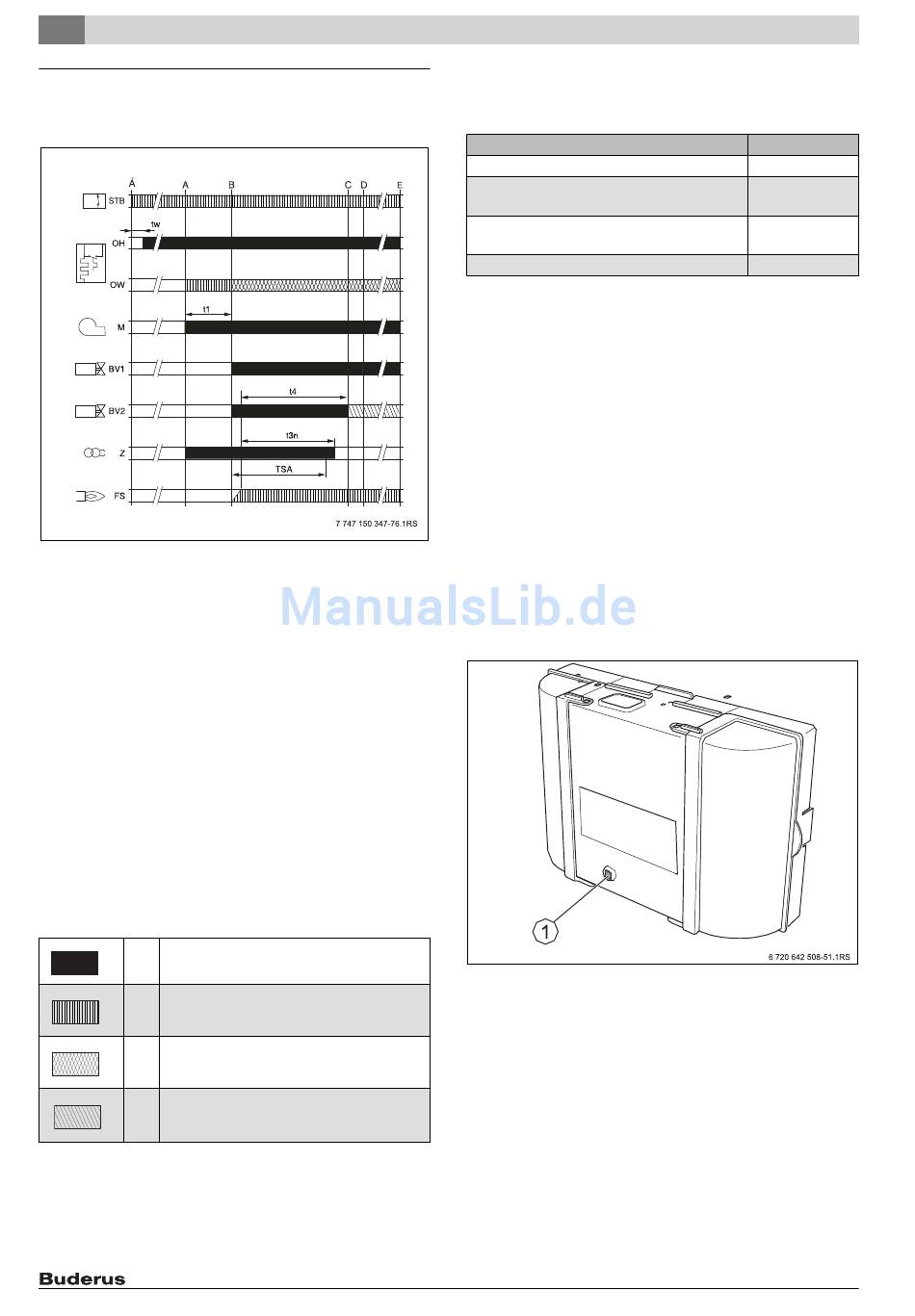

Bild 91 Programmablauf beim Feuerungsautomaten
STB Sicherheitstemperaturbegrenzer
OH
Ölvorwärmer
OW
Freigabekontakt des Ölvorwärmers
M
Brennermotor/Gebläse
BV1 Magnetventil 1
BV2 Magnetventil 2
Z
Zündtrafo
FS
Flammensignal
t
Wartezeit
W
t
Vorlüftzeit und Freigabe
1
t
Nachzündzeit
3n
t
Stabilisierungszeit
4
TSA Sicherheitszeit Anlauf
A'
Beginn der Inbetriebsetzung
A
Freigabe Ölvorwärmer
B
Zeitpunkt der Flammenbildung
C
Mögliches Abschalten des Magnetventils BV2, je nach
Leistungsanforderung
D
Betriebsstellung
E
Regelabschaltung
=
Steuersignale
=
Erforderliche Eingangssignale
=
Zulässige Eingangssignale
=
Steuersignal an oder aus, je nach
Leistungsanforderung
Tab. 35
54
11.2
Betriebsanzeige
Die LED am Feuerungsautomaten zeigt den aktuellen Betriebszustand
des Brenners an.
Betriebszustand
Feuerungsautomat in Betrieb
Feuerungsautomat im verriegelnden Fehler-
zustand
Feuerungsautomat im Notbetrieb,
Kommunikation gestört
Feuerungsautomat nicht in Betrieb
Tab. 36 Anzeige des Betriebszustands des Brenners durch die LED
11.3
Notbetrieb
Wenn die Kommunikation mit der Bedieneinheit unterbrochen ist, geht
der Feuerungsautomat selbsttätig in den Notbetrieb.
Um den Betrieb der Heizungsanlage aufrecht zu erhalten, regelt der
Feuerungsautomat die Kesseltemperatur im Notbetrieb auf 60 °C, bis
die Kommunikation wieder hergestellt ist.
Wenn sich der Feuerungsautomat im Notbetrieb befindet, blinkt die
Entstörtaste schnell. Wenn die Entstörtaste langsam blinkt, befindet
sich der Feuerungsautomat in der Verriegelung.
Störungen im Notbetrieb zurücksetzen
Im Notbetrieb können Sie Störungen nur über die Entstörtaste am
Feuerungsautomaten zurücksetzen. Nur wenn eine verriegelnde
Störung vorliegt, ist das Zurücksetzen möglich. Bei blockierenden
Störungen erfolgt das Zurücksetzen automatisch, sobald die Fehler-
ursache beseitigt ist.
Um die Störung zurückzusetzen:
▶ Entstörtaste [1] am Feuerungsautomaten drücken.
Bild 92 Störungen am Feuerungsautomaten zurücksetzen
[1]
Entstörtaste
Logano plus SB105 – 6 720 808 164 (2013/05)
LED-Anzeige
an
blinkt langsam
blinkt schnell
aus
