5 Installation

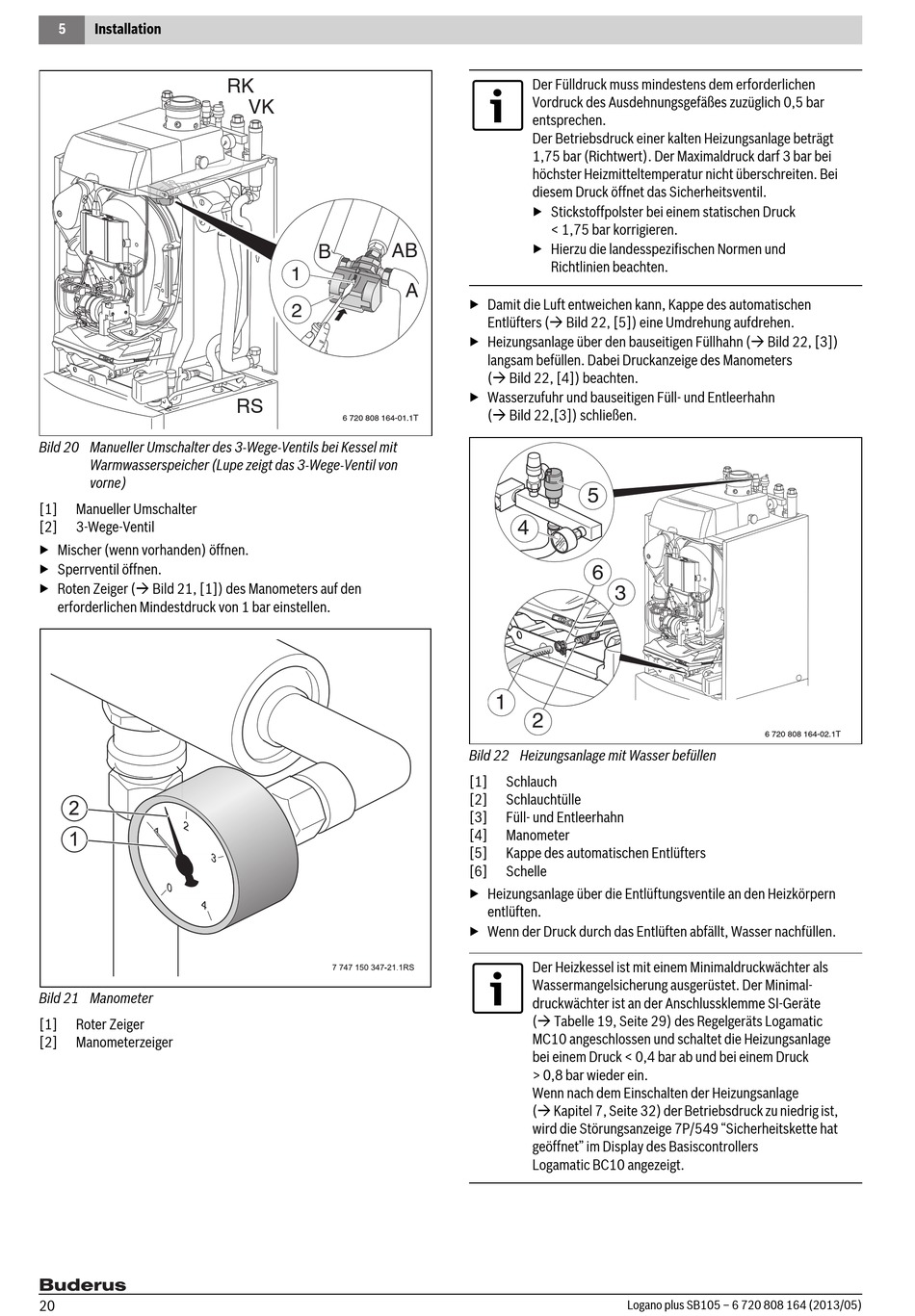

Bild 20 Manueller Umschalter des 3-Wege-Ventils bei Kessel mit
Warmwasserspeicher (Lupe zeigt das 3-Wege-Ventil von
vorne)
[1] Manueller Umschalter
[2] 3-Wege-Ventil
▶ Mischer (wenn vorhanden) öffnen.
▶ Sperrventil öffnen.
▶ Roten Zeiger ( Bild 21, [1]) des Manometers auf den
erforderlichen Mindestdruck von 1 bar einstellen.
Bild 21 Manometer
[1] Roter Zeiger
[2] Manometerzeiger
20
RK
VK
AB
B
1
2
RS
6 720 808 164-01.1T
Der Fülldruck muss mindestens dem erforderlichen
Vordruck des Ausdehnungsgefäßes zuzüglich 0,5 bar
entsprechen.
Der Betriebsdruck einer kalten Heizungsanlage beträgt
1,75 bar (Richtwert). Der Maximaldruck darf 3 bar bei
höchster Heizmitteltemperatur nicht überschreiten. Bei
diesem Druck öffnet das Sicherheitsventil.
▶ Stickstoffpolster bei einem statischen Druck
< 1,75 bar korrigieren.
▶ Hierzu die landesspezifischen Normen und
Richtlinien beachten.
A
▶ Damit die Luft entweichen kann, Kappe des automatischen
Entlüfters ( Bild 22, [5]) eine Umdrehung aufdrehen.
▶ Heizungsanlage über den bauseitigen Füllhahn ( Bild 22, [3])
langsam befüllen. Dabei Druckanzeige des Manometers
( Bild 22, [4]) beachten.
▶ Wasserzufuhr und bauseitigen Füll- und Entleerhahn
( Bild 22,[3]) schließen.
4
1
2
Bild 22 Heizungsanlage mit Wasser befüllen
[1] Schlauch
[2] Schlauchtülle
[3] Füll- und Entleerhahn
[4] Manometer
[5] Kappe des automatischen Entlüfters
[6] Schelle
▶ Heizungsanlage über die Entlüftungsventile an den Heizkörpern
entlüften.
▶ Wenn der Druck durch das Entlüften abfällt, Wasser nachfüllen.
Der Heizkessel ist mit einem Minimaldruckwächter als
Wassermangelsicherung ausgerüstet. Der Minimal-
druckwächter ist an der Anschlussklemme SI-Geräte
( Tabelle 19, Seite 29) des Regelgeräts Logamatic
MC10 angeschlossen und schaltet die Heizungsanlage
bei einem Druck < 0,4 bar ab und bei einem Druck
> 0,8 bar wieder ein.
Wenn nach dem Einschalten der Heizungsanlage
( Kapitel 7, Seite 32) der Betriebsdruck zu niedrig ist,
wird die Störungsanzeige 7P/549 "Sicherheitskette hat
geöffnet" im Display des Basiscontrollers
Logamatic BC10 angezeigt.
5
6
3
Logano plus SB105 – 6 720 808 164 (2013/05)
