2 Angaben zum Produkt
2.7 Anschlüsse und Abmessungen
40 45 40 45
35 50 35 50
60
30 55 30 55
Eco 60 Eco 60
0 Aut 0 Aut
Reset
0 1

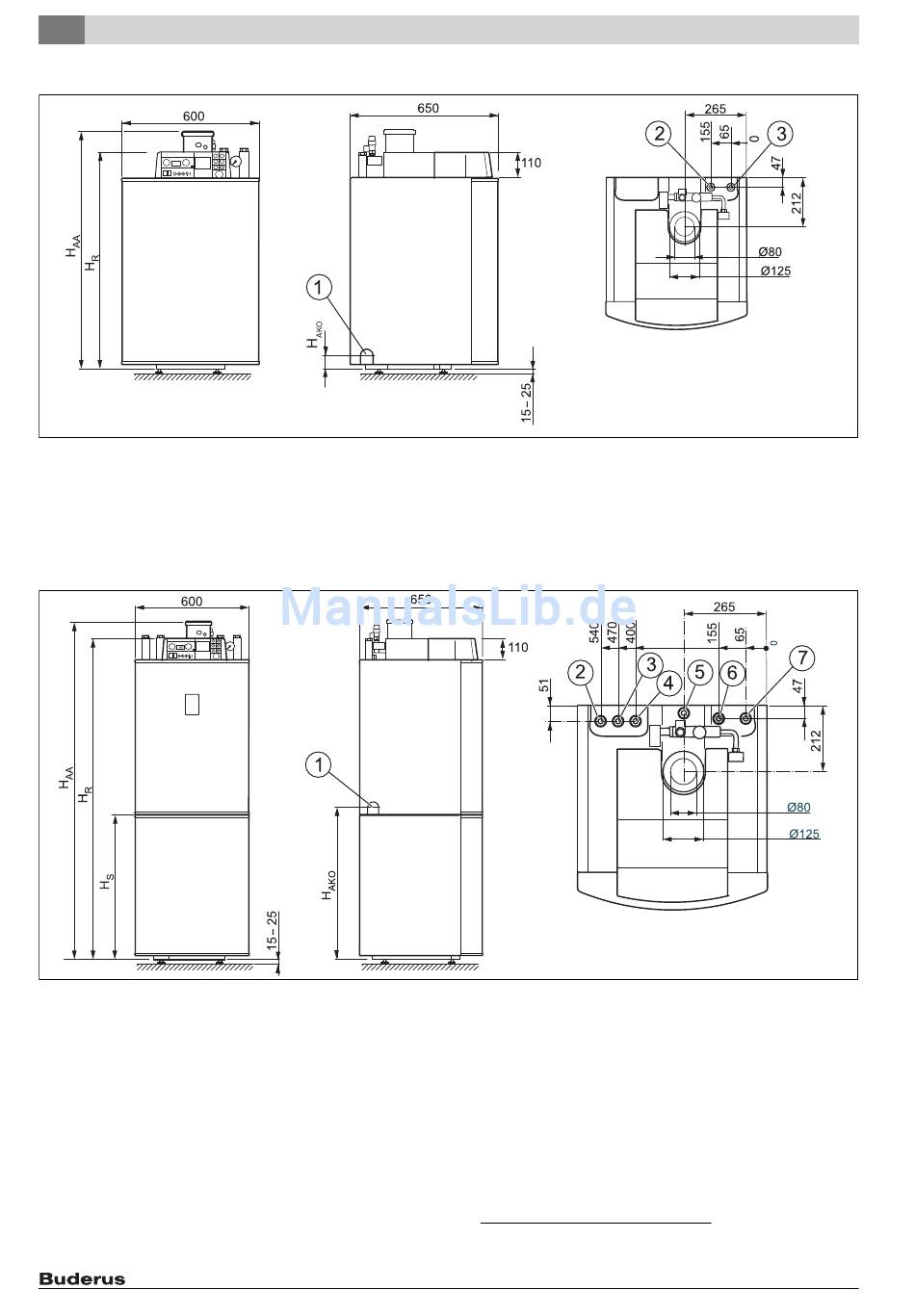

Bild 4 Anschlüsse und Abmessungen des Heizkessels (Maße in mm)
H Höhe Abgasanschluss
AA
H Höhe Bedieneinheit
R
[1] Austritt Kondensat
1)
[2] Heizungsrücklauf G1 mit T-Stück für Ausdehnungsgefäß G¾
(Außengewinde flachdichtend)
1)
[3] Heizungsvorlauf G1
Bild 5 Anschlüsse und Abmessungen des Heizkessels mit optional eingebautem Warmwasserspeicher (Maße in mm)
H Höhe Abgasanschluss
AA
H Höhe Bedieneinheit
R
H Höhe Warmwasserspeicher
S
H Höhe Austritt Kondensat
AKO
[1] Austritt Kondensat
[2] Warmwasseraustritt G¾
1)
[3] Kaltwassereintritt G¾
1)
[4] Eintritt Zirkulation G¾
[5] Anschluss für Ausdehnungsgefäß G¾ (Außengewinde
flachdichtend)
1)
[6] Heizungsrücklauf G1
1)
[7] Heizungsvorlauf G1
Die Maße H , H H und H
AA R, S AKO
8
auto menu
man info
fav
1)
finden Sie in Tabelle 5 auf Seite 9.
Die Maße H , H und H finden Sie in Tabelle 5 auf Seite 9.
AA R AKO
1) Innengewinde Überwurfmutter
