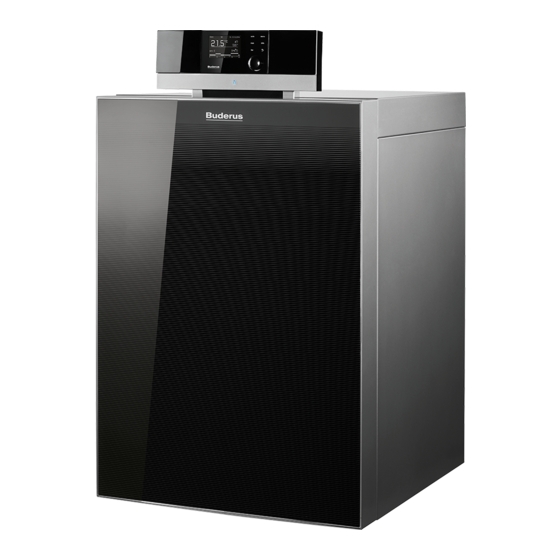

Buderus Logano plus KB195i Planungsunterlage Für Den Fachmann

Leistungsbereich von 3,6 kw ... 15 kw
Vorschau ausblenden Andere Handbücher für Logano plus KB195i:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Buderus Logano plus KB195i

Inhaltszusammenfassung für Buderus Logano plus KB195i

  • Seite 2: Planungsunterlage Für Den Fachmann Logano Plus Kb195I

    Öl-Brennwertkessel Ausgabe 2017/01 Planungsunterlage für den Fachmann Logano plus KB195i Leistungsbereich von 3,6 kW ... 15 kW Wärme ist unser Element...

  • Seite 3: Inhaltsverzeichnis

    Bodenstehende EMS-Kessel mit SAFe . . . 34 Logano plus KB195i ....4 Regelungsarten ....35 Lieferumfang .
  • Seite 4 Feuerstätte für feste Brennstoffe ..83 10.16.4Reinigen bestehender Schächte und Schornsteine ..... . 84 Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 5: Öl-Brennwertkessel Logano Plus Kb195I

    (im Karton) • Modulierende Feuerung Technische 1 Folienverpackung Durch seinen großen Modulationsbereich von Dokumente 25 ... 100 % hat der Logano plus KB195i eine optima- Reinigungsspachtel 1 Folienverpackung le Energieausnutzung und weniger Brennerstarts. (im Kessel) • Innovatives und einmaliges Konstruktionsprinzip Tab.

  • Seite 6: Installationshinweise Und Betriebsbedingungen

    Installationshinweise und Betriebsbedingungen 6 720 819 807-01.1T Bild 2 Installationshinweise Logano plus KB195i Für Logano plus KB195i in Verbindung mit einem Loga- brauchen. Anschließend ist der Tankinhalt mit Heizöl matic-Regelgerät für gleitende Niedertemperatur müs- EL schwefelarm zu befüllen ( Kapitel 8.9, Seite 59).

  • Seite 7: Eu-Richtlinie Für Energieeffizienz

    Heiz- bzw. Kombiheizgerät enz des Wärmeerzeugers ergibt sich die Labeleinstufung Grundlage für die Einteilung der Wärmeerzeuger (Öl- des Systems. und Gas-Wärmeerzeuger, Wärmepumpen, Blockheiz- kraftwerke) in die Effizienzklassen ist die sogenannte jahreszeitbedingte Raumheizungs-Energieeffizienz η Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 8 (Vom Datenblatt der Wärmepumpe) Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar/Germany Bosch Thermotechnik GmbH - Sophienstraße 30-32 - D-35576 Wetzlar/Germany 6 720 818 760-17.1T Bild 6 Beispiel für Systemlabel und Systemdatenblatt Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 9: Technische Beschreibung

    • Kesselblock aus Aluminiumgussgliedern mit Wärme- schutz • Ölfilter mit Luftabscheider und Absperrhahn • Modulierendem Öl-Verdampfungsbrenner Logatop BM1.0 mit LAMBDA plus Das Regelgerät überwacht und steuert alle elektrischen Bauteile des Heizkessels. Das Herzstück des Kessels ist Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 10: Ausstattungsmerkmale Logano Plus Kb195I

    Technische Beschreibung Ausstattungsmerkmale Logano plus KB195i Den Logano plus KB195i gibt es in der Kesselgröße Logano plus KB195i und die kombinierbaren Warmwas- 15 kW. Die nachfolgende Tabelle gibt einen Überblick serspeicher Logalux L.3RS und Logalux SU. über seine Ausstattungsmerkmale des...

  • Seite 11: Kennwerte Logano Plus Kb195I Zur Ermittlung Der Anlagen-Aufwandszahl Nach Din 4701-10

    Technische Beschreibung Kennwerte Logano plus KB195i zur Ermittlung der Anlagen-Aufwandszahl nach DIN 4701-10 Im raumluftunabhängigen Betrieb (RLU) des Logano bei den Anlagenbewertungen nach DIN 4701-10. plus KB195i ergeben sich erhebliche Verbesserungen Die Anlagen-Aufwandszahl sinkt hierdurch deutlich. Kesselgröße Nennleistung Kesselwirkungsgrad Betriebsbereitschaftsverlust q B,70 50/30 °C...
  • Seite 12 Restförderdruck Gebläse (Abgas- und Verbrennungsluftsystem) Abgasanlage Bauart – Raumluftabhängiger Betrieb: Raumluftunabhängiger Betrieb: 53x, Gewicht Gewicht Tab. 6 Technische Daten 1) Die Angaben [xxx] entsprechen den verwendeten Symbolen und Formelzeichen auf dem Typschild. Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 13 Bei 30 % der Nennwärmeleistung und Niedertemperaturbetrieb 99,2 Hilfsstromverbrauch Bei Volllast 0,075 Bei Teillast 0,048 Im Bereitschaftszustand 0,004 Sonstige Angaben Wärmeverlust im Bereitschaftszustand 0,061 stby Stickoxidemission mg/kWh Schallleistungspegel in Innenräumen dB(A) Tab. 7 Produktdaten zum Energieverbrauch Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 14: Logano Plus Kb195I Mit Logamatic Und Logalux L.3Rs

    Bei konstantem Betrieb – Dauerleistung Wiederaufheizzeit Tab. 9 Warmwasser-Leistungsdaten Logano plus KB195i in Kombination mit Logalux L.3RS (in Verbindung mit der angebotenen Heizkessel-Speicher-Verbindungsleitung) 1) Kesselvorlauftemperatur T = 80 °C und Speicher-Warmwassertemperatur T = 60 °C 2) Bei Erwärmung von 10 °C auf 45 °C und T = 80 °C...

  • Seite 15: Logano Plus Kb195I Mit Logamatic Und Logalux Su

    Leistungskennzahl N Bei konstantem Betrieb – Dauerleistung Wiederaufheizzeit Tab. 11 Warmwasser-Leistungsdaten Logano plus KB195i in Kombination mit Logalux SU (in Verbindung mit der angebotenen Heizkessel-Speicher-Verbindungsleitung) 1) Kesselvorlauftemperatur T = 80 °C und Speicher-Warmwassertemperatur T = 60 °C 2) Bei Erwärmung von 10 °C auf 45 °C und T = 80 °C...

  • Seite 16: Heizkessel-Kennwerte Logano Plus Kb195I

    Rücklaufanschluss des Heizkessels. wassers. [mbar] 1000 V [m 6 720 819 807-46.1T Bild 11 Wasserseitiger Durchflusswiderstand in Abhängigkeit vom Volumenstrom des Heizwassers – Logano plus KB195i Durchflusswiderstand Volumenstrom 2.5.2 Kesselwirkungsgrad Der Kesselwirkungsgrad kennzeichnet das Verhältnis der Der Kesselwirkungsgrad ist in Abhängigkeit von der mitt- Nennwärmeleistung zur Nennwärmebelastung.

  • Seite 17: Betriebsbereitschaftsverlust

    Strahlung und Konvektion während der infolge des Schornsteinzugs (Förderdruck) geringfügig Betriebsbereitschaftszeit (Brennerstillstandszeit). auskühlen. υ [°C] 6 720 819 807-48.1T Bild 13 Betriebsbereitschaftsverlust in Abhängigkeit von der mittleren Kesseltemperatur – Logano plus KB195i Betriebsbereitschaftsverlust Mittlere Kesseltemperatur Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 18: Planungshinweise

    • c Anlagenvolumen V = 175 Liter Ablesen • d Erforderlich ist ein AG mit 12 Litern Inhalt, weil dafür das nach Bild 14 ermittelte Anlagenvolumen kleiner als das maximal zulässige Anlagenvolumen ist. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 19: Korrosionsschutz In Heizungsanlagen

    Heizungssystem, Unterdruckbereiche, ein zu klein dimensioniertes Ausdehnungsgefäß oder Kunststoff- rohre ohne Sauerstoffsperre. Lässt sich der Sauerstoff- eintritt in das Heizungssystem nicht verhindern, ist eine Systemtrennung des Heizkreises mithilfe eines Wärmetauschers empfehlenswert. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 20: Wichtige Hydraulische Anlagenkomponenten

    Einbau eines Schmutzfilters in die Gesamtrücklauf- leitung. Wenn eine Neuanlage vor dem Füllen gründlich gespült wird und abgelöste Partikel durch Sauerstoff- korrosion ausgeschlossen sind, kann auf den Schmutz- filter verzichtet werden. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 21: Aufstellmaße Logano Plus Kb195I

    Tab. 15 Empfohlene und minimale Wandabstände (Maße Maß Wandabstand in mm) Empfohlen Minimal 1) Bei Einbau eines Schalldämpfers zusätzlichen Platzbedarf berücksichtigen 1000 Tab. 14 Empfohlene und minimale Wandabstände (Maße in mm) Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 22: Logano Plus Kb195I Mit Logalux Su

    Bild 18 Wandabstände im Aufstellraum Maß Empfohlener Wandabstand > 400 > 500 Tab. 16 Empfohlene und minimale Wandabstände (Maße in mm) Ø Y > 672 Tab. 17 Empfohlene und minimale Wandabstände (Maße in mm) Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 23: Hydraulische Einbindung

    (I)MC110 SU... Logano plus < 50 kW 6 720 857 155-01.1T Bild 19 Anlagenbeispiel: Logano plus KB195i mit einem ungemischten Heizkreis und Warmwasserspeicher Logalux SU Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand...
  • Seite 24 MM100 V1-4 Logano plus < 70 kW 6 720 857 028-01.1T Bild 20 Anlagenbeispiel: Logano plus KB195i mit Warmwasserspeicher Logalux L.3RS, einem ungemischten und einem ge- mischten Heizkreis ( Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand Position in der Station oder an der Wand Logano plus KB195i –...
  • Seite 25 V1...V4 SMS... Logano plus < 70 kW 6 720 857 156-01.1T Bild 21 Anlagenbeispiel: Logano plus KB195i mit einem ungemischten Heizkreis, einem gemischten Heizkreis und Solar- speicher Logalux SMS ( Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand...
  • Seite 26 V2-4 PL.../2S Logano plus < 70 kW 6 720 857 031-01.1T Bild 22 Anlagenbeispiel: Logano plus KB195i mit 2 gemischten Heizkreisen und Kombispeicher Logalux PL.../2S Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand Position in der Station oder an der Wand Logano plus KB195i –...
  • Seite 27 PNR..6 E FS/2 Logano plus < 70 kW 6 720 857 157-01.1T Bild 23 Anlagenbeispiel: Logano plus KB195i mit 2 gemischten Heizkreisen, Frischwasserstation und Pufferspeicher Logalux PNR ( Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand...
  • Seite 28 S161 PL.../2S Logano plus < 70 kW 6 720 857 158-01.1T Bild 24 Anlagenbeispiel: Logano plus KB195i und Festbrennstoff-Kessel Logano S161 mit 2 gemischten Heizkreisen und Kombispeicher Logalux P1000/2S ( Abkürzungsverzeichnis: Tabelle 18, Seite 28) Position am Wärmeerzeuger Position am Wärmeerzeuger oder an der Wand Position in der Station oder an der Wand Logano plus KB195i –...
  • Seite 29 SM100/SM200 Solarmodul Außentemperaturfühler Kesseltemperaturfühler Vorlauftemperaturfühler Heizkreis Kollektortemperaturfühler Speichertemperaturfühler unten Speichertemperaturfühler oben Anlagenrücklauf-Temperaturfühler Warmwasser-Temperaturfühler Stellglied Heizkreis 3-Wege-Stellglied 3-Wege-Umschaltventil (umschalten, stromlos geschlossen zu A) WWMG Warmwasser-Mischgruppe Tab. 18 Übersicht über häufig verwendete Abkürzungen Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 30: Ölbrenner Logano Plus Kb195I

    Durch seine leicht zugänglichen Bauteile und seine Befestigung ist der Öl-Verdampfungsbrenner einfach zu warten. Der Öl-Verdampfungsbrenner durchläuft eine werkseitige Warmprüfung und ist sofort betriebsbereit. Des Weiteren zeichnet sich der Brenner durch eine leise Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 31: Anschlussplan Safe50

    [10] Fühler Mischraum Abgastemperaturfühler [11] Heizpatrone Rücklauftemperaturfühler [12] Gebläse Kesseltemperaturfühler [13] Ölpumpe Wasserdruckfühler [14] Magnetventil Fühler Heizpatrone [15] Zündung Stellklappenmotor [16] Netz SAFe Ionisation [17] Anschlussklemme 1-2-4 (Anschluss Antiheberventil Einspritzventil an Anschlussklemme 2) Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 32: Regelung

    Sollwerts mithilfe der vorhandenen Anforderungen • Ansteuerung der Heizungspumpe im Heizkreis 1 • Regelung der Warmwasserbereitung durch Über- wachung der Warmwassertemperatur über einen Temperaturfühler und Ansteuerung der Speicherlade- pumpe • Ansteuerung einer Zirkulationspumpe Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 33 [10] SI – Sicherheitskomponente 2 entfernen) [11] SI – Sicherheitskomponente 1 [24] BUS – Verbindung zur EMS-Bedieneinheit [25] BUS – Verbindung zu EMS-Funktionsmodulen [12] OUT – Netzversorgung Funktionsmodule, 230 V/50 Hz [26] Bedieneinheit bzw. Blindblende Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 34: Basiscontroller Logamatic Bc30 E

    – Ausblenden der Tasten für 15 Sekunden zur Reini- gung der Glasoberfläche • Zugang zum Servicemenü mit den Untermenüs – Info – Einstellungen – Grenzwerte – Funktionstest – Notbetrieb – Reset – Anzeige Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 35: Bodenstehende Ems-Kessel Mit Safe

    Weitere Informationen zu den Bedien- EMS-BUS EMS-BUS-Verbindung einheiten und Modulen können der IMC110 Mastercontroller Planungsunterlage EMS plus entnommen MM100 Heizkreismodul werden. RC200 Bedieneinheit RC310 Bedieneinheit SAFe + BCI Feuerungsautomat SM100 Solarmodul SM200 Solarmodul Wandinstallation Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 36: Regelungsarten

    Dadurch kann es in Räumen ohne Wärmequellen zu kalt werden. Wenn kein geeigneter Referenzraum vorhanden ist, empfehlen wir, auf außentemperaturgeführte Regelung umzustellen oder einen externen Raumtemperaturfühler im Raum mit dem größten Wärmebedarf zu installieren. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 37: System-Bedieneinheit Rc310

    Werts; Drücken: Wert wählen oder nach Än- Für die Warmwasserbereitung sowie die Ansteuerung ei- derung bestätigen ner Zirkulationspumpe ist jeweils ein eigener Zeitkanal verfügbar. Zu den Grundfunktionen gehören außerdem die variabel einstellbare thermische Desinfektion, die Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 38 Tab. 19 Technische Daten Bedieneinheit RC310 • Temporäre Veränderung des Raumtemperatur-Soll- werts zur kurzzeitigen Anpassung der Raum- 1) In Verbindung mit KB195i mit RC310 im Raum temperatur bis zum nächsten Schaltpunkt des Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 39: Bedieneinheit Rc200

    Taste auto – Automatikbetrieb mit Zeitprogramm aktivieren Taste man – manuellen Betrieb für dauerhafte Raumtemperatur aktivieren Taste zurück – Navigation im Menü; zurück zur vorherigen Bedienseite oder Anzeige Taste menu – Hauptmenü öffnen Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 40 B. für Warmwasser und Solar, werden dabei vom ersten RC200 übernommen. Die Warmwasser-Heizzeiten werden als Summe aus den Zeitprogrammen der einzel- nen RC200 gebildet. Die Warmwasserbereitung mit Ansteuerung einer Zirkulationspumpe wird in Abhängigkeit vom Schalt- Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 41: Module Für Die Erweiterung Des Regelsystems Logamatic Ems

    Solarmodul SM200 Mit dem Solarmodul SM200 besteht die Möglichkeit, eine solare Warmwasserbereitung und eine Heizungsunterstützung in das Regelsystem Logamatic EMS plus zu integrieren. Tab. 20 Übersicht Module Regelsystem Logamatic EMS plus Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 42: Zubehör

    KB195i mit den Warmwasserspeichern Logalux. In- und Tabelle 22 ab Seite 42. 6 720 819 807-13.1T Bild 41 Logano plus KB195i mit Warmwasserspeicher Logalux L.3RS 6 720 819 807-14.1T Bild 42 Logano plus KB195i mit Warmwasserspeicher Logalux SU Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 43 Logalux L.3RS Warmwasserspeicher • Tiefliegend • Mit Magnesiumanode • Vordere Prüföffnung • Buderus-Thermoglasur DUOCLEAN plus • Logano plus KB195i nur mit Logalux L135.3RS, L160.3RS und L200.3RS Heizkessel-Speicher-Verbindungsleitung • Inklusive Hocheffizienzpumpe, Kesselrückschlagklappe und BCC33-HE Wärmedämmung • Mit Halteblech für Befestigung Heizkessel auf Speicher Thermometer •...

  • Seite 44: Heizkreis-Schnellmontage-Systeme

    Zubehör Heizkreis-Schnellmontage-Systeme 7.2.1 Heizkreis-Schnellmontage-Systeme zur Heizkesselmontage Heizkesselmontage – Logano plus KB195i 6 720 819 807-15.1T Bild 43 Heizkreis-Schnellmontage-Systeme zur Heizkesselmontage – Logano plus KB195i Heizkreis-Set Heizkreisverteiler BCS29 – Kesselanschluss-Set Rücklauf T-Stück mit Rücklauftemperaturfühler (Kessellieferumfang) AAS: Ausdehnungs-Anschluss-Set mit Druck- ausdehnungsgefäß mit Füll- und Entleerhahn, Metallwellschlauch und Kappenventil Ausdehnungsgefäß...
  • Seite 45 Zubehör 6 720 819 807-16.2T Bild 44 Abmessungen Logano plus KB195i mit Logalux L.3RS und Heizkreisverteiler HKV 25 mit 2 Heizkreis-Anschluss-Sets HS/HSM 25 (Maße in mm) Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 46 – G 1 ¼ auf R 1 • ASHKV 32 für bauseitigen Anschluss der Weiche für WHY 120/80 oder HKV DN 32 – G 1 ½ auf R 1 ¼ Tab. 23 Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 47 • Inklusive Verteiler mit Sicherheitsventil (3,0 bar), Manometer Heizkesselsicherheits-Set und automatischem Entlüfter AAS/KB195i • Inklusive Metallschlauch DN 20, Entleerhahn und Ausdehnungsgefäß-Anschluss-Set KFE-Ventil Tab. 23 Restförderhöhe der Heizkreis-Anschluss- Sets ( Seite 51 ff.) Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 48: Heizkreis-Schnellmontage-Systeme Zur Wandinstallation

    Heizkreis-Schnellmontage-Systeme zur Wandinstallation Wandinstallation 1 3 0 6 720 818 760-14.2T Bild 45 Heizkreis-Schnellmontage-Systeme zur Wandinstallation – Logano plus KB195i (Maße in mm) Vorlauf/Rücklauf Rp 1 bei Ausführung HS/HSM25 oder HSM20-E/15 364 mm für HS/HSM 458 mm für HKV25 mit HS25/4 s und HS25/6 s 278 mm für HS25/4 s und HS25/6 s...
  • Seite 49 • Mindestabstand an der rechten Seite von 150 mm erforderlich • Gegebenenfalls ist eine Zubringer- oder Heizungspumpe erforderlich Tab. 24 Komponenten zur freien Kombination von Heizkreis-Schnellmontage-Systemen (weitere Informationen aktueller Buderus-Katalog Heizungstechnik) Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 50 1/1 ¼ " 1/1 ¼ " 1 ¼ /1 ½ " 1/1 ¼ " 1/1 ¼ " 1/1 ¼ " 1 ¼ /1 ½ " Höhe Breite Tiefe Elektrischer V/Hz 230/ 230/ 230/ 230/ 230/ 230/ 230/ 230/ 230/ Anschluss 50(60) 50(60) 50(60) 50(60) 50(60) 50(60) 50(60) 50(60) 50(60) Tab. 25 Technische Daten Heizkreis-Sets HS/HSM Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 51 Links der Mittelstellung ( Bild 47, [1]) wird die Pumpe für den Regelmodus p–v eingestellt. Rechts der Mittelstellung ( Bild 47, [2]) wird die Pum- pe für den Regelmodus Konstant-Drehzahl eingestellt. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 52: Heizkreis-Anschluss-Set

    Durchflusswiderstände der von Buderus angebotenen Heizkreisverteiler dargestellt. 0,00 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 V [m³/h] 6 720 818 750-10.1T Bild 50 Restförderhöhe HS25/4 V3: p-V Restförderhöhe Volumenstrom Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 53 Bild 53 Restförderhöhe HS25/6 V3: Konstant Restförderhöhe Volumenstrom Restförderhöhe Volumenstrom 0,25 0,50 0,75 1,00 1,25 1,50 1,75 2,00 V [m³/h] 6 720 818 750-17.1T Bild 57 Restförderhöhe HSM15 V3: Konstant Restförderhöhe Volumenstrom Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 54 Volumenstrom Restförderhöhe Volumenstrom V [m³/h] 6 720 818 750-20.1T V [m³/h] Bild 60 Restförderhöhe HSM25 V3: p-V 6 720 818 750-23.1T Bild 63 Restförderhöhe HSM32 V3: Konstant Restförderhöhe Volumenstrom Restförderhöhe Volumenstrom Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 55: Heizkreis-Schnellmontage-Sets

    Stromsparpumpe die Leistungsaufnahme, abhängig vom Volumenstrom, bis auf 5 W. Da sie ca. 80 % weniger Antriebsenergie benötigt als herkömmliche Heizungspumpen (Effizienz- klasse D), macht sie sich innerhalb kürzester Zeit bezahlt. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 56: 3-Wege-Mischer

    Heizungspumpe haben je ein Anschlusskabel mit passendem Stecker für die Buderus-Regelgeräte. Die 3-Wege-Mischer und die Logamatic-Regelgeräte sind gemeinsam geprüft und aufeinander abgestimmt. 6 720 820 298-49.1T Bild 66 3-Wege-Mischer mit Stellmotor Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 57: Kesselanschluss-Set Bcs29

    Wandmontage-Set WMS 1 zu verwenden. HKV 2 / 25 / 25 6 720 818 052-36.1T Bild 68 Heizkreisverteiler HKV Heizkreisverteiler Anzahl einsetzbarer Heizkreis-Anschluss-Sets (2 Stück) Anschlussmaß oben (DN 25) Anschlussmaß unten (DN 25) Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 58: Anschluss-Set Wärmemengenzähler (Für Speicher-Verbindungsleitung)

    HS (DN25) ES 0 6 720 649 201-62.1il HKV (DN32) Bild 70 Einbauposition Anschluss-Set Wärmemengen- 6 720 619 379-53.1O zähler Bild 72 Ergänzungs-Set ES 0 HKV.. Heizkreisverteiler HS.. Heizkreis-Schnellmontage-Sets ES 0 Ergänzungs-Set Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 59: Rohrgruppe Zur Systemtrennung

    HSM 32, HS 32 Rp 1 ¼ Tab. 28 Höhe und Anschlussdurchmesser Tab. 26 Anschlussdurchmesser Anschluss-Set Wärmetauscher Systemtrennung Ø VK, Ø RK DN 25 R 1 ¼ Tab. 27 Anschlussdurchmesser Anschluss-Set Wärme- tauscher Systemtrennung Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 60 Zubehör Druckverlust Anschluss-Set Wärmetauscher Systemtrennung 1000 1000 3000 m / kg/h 6 720 619 379-42.1O Bild 75 Druckverlust des Anschluss-Sets Wärmetauscher Systemtrennung Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 61: Zubehör Logano Plus Kb195I

    • Max. Betriebsdruck 3 bar (18 l ... 35 l) • Max. Betriebsdruck 6 bar (50 l ... 80 l) • In geklemmter Ausführung • Silber, 18 l ... 50 l Tab. 29 Zubehör Logano plus KB195i Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 62 • Gasvordruck 4 bar • Nennvolumen 12 l Anschluss-Set • Für Trinkwasser-Druckausdehnungsgefäß • Inklusive Absperrung/Entleerung Aufhängezarge • Für 18 l ... 25 l Ausdehnungsgefäße • Wandinstallation Tab. 29 Zubehör Logano plus KB195i Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 63: Öl-Versorgungseinrichtung

    Gase infolge des Druckanstiegs bindet den Brenner mit dem Tank. In die ölführende implodieren (zusammengedrückt werden). Diese Leitung des Logano plus KB195i ist ab Werk ein Ölfilter Störungen verursachen Geräusche und bewirken einen eingebaut. schnelleren Verschleiß oder eine Beschädigung der Als Länge der Ölleitung werden alle waagerecht und...

  • Seite 64: Einstrangsystem

    Bild 76 Öltank oberhalb der Pumpe Saugleitung Abstand Ansaugöffnung im Ölbehälter zur Pumpen- achse Abstand höchster Ölstand im Ölbehälter zur Pumpenachse Brenner Ölpumpe Absperrventil Saugleitung Saugventil Heizöltank Tankarmatur mit Schnellschlussventil Antiheberventil Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 65: Zweistrangsystem

    Unterdruck der Brennerpumpe betätigt. Somit stellen sie einen zusätzlichen Strömungs- widerstand dar, der sich bei nicht einwandfreier Beachtung aller Randbedingungen problematisch auf die Einhaltung der 0,4 bar Unterdruckgrenze auswirken kann. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 66: Brenner-Saug-Vorschalt-Aggregat Bsva-50-B Für Einstrangsysteme

    • Es ist keine Rücklaufleitung zu verlegen Tab. 35 • Es ist kein Rückschlagventil in die Saugleitung einzubauen, da ein Antiheber-Magnetventil bereits im Aggregat enthalten ist • Ein Schutzrohr ist bei Saugbetrieb nicht erforderlich Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 67: Funktionsweise

    Ölfilter mit integriertem Ölabschluss über Antiheber- Heizöl EL A Bio 10 nach DIN SPEC 51603-6 Magnetventil mit Siku-Einsatz Bemerkung Der Logano plus KB195i kann nur mit dem an- • Sauganschluss 3/8" (OV-Klemmringsätze 8 mm, gegebenen Brennstoff betrieben werden. 10 mm und 12 mm beiliegend) Die Anforderungen gemäß...

  • Seite 68: Neutralisation

    Verbacken des Granulats. Das Air-Funktions- modul kann an das Regelgerät Logamatic IMC110 angeschlossen werden. 6 720 803 820-21.1T Bild 82 Neutrakon 05/BGN Neutrakon Einheit 05/BGN Zulaufhöhe Tab. 39 Abmessungen und technische Daten Neutrakon 05/BGN Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 69: Aktivkohle-Vorfilter

    Tab. 40 Abmessungen und technische Daten Aktivkohle- Vorfilter Schutzart Schalldruckpegel < 45 Durchschnittliche Betriebstempe- °C ratur Zulässige Höchsttemperatur °C Netto-Gewicht Behältervolumen Anschlusskabel Ablaufschlauch Ø 8 mm Störungs-Anzeigekabel (3-adrig) Tab. 41 Technische Daten Kondensatpumpe CP1 Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 70 IP 20 Bruttovolumen Gewicht Tab. 42 Technische Daten Kondensathebeanlage Wilo-DrainLift Con H [m] 100 150 250 300 350 400 V [l/min] 6 720 649 201-19.1il Bild 85 Leistungsdiagramm Wilo-DrainLift Con Förderhöhe Fördermenge Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 71: Abgasanlagen

    DIN-EN 13384-1/2 ist nicht erforderlich. Lediglich die Gebläse die erforderliche Verbrennungsluft aus dem Bemessung eines feuchteunempfindlichen Schornsteins Freien. in Verbindung mit den Buderus-Bausätzen GN und LAS-K ist vom jeweiligen Hersteller des FU-Schornsteins oder Luft-Abgas-Systems vorzunehmen. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 72: Allgemeine Anforderungen An Den Aufstellraum

    Aufstellraums einzuhalten, da die Abgasanlagen der Öl-Brennwertkessel die Kennzeichnung „X“, erhöhte Dichtheit, erfüllen. Die Öl-Brennwertkessel Logano plus können bei raum- luftunabhängigem Betrieb bis 100 kW auch in Aufent- haltsräumen von Menschen installiert werden. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 73: Raumluftabhängiger Betrieb

    Räumen mit oder ohne Tür ins Freie oder Fenster, das geöffnet werden kann, unabhängig vom Rauminhalt aufgestellt werden, wenn die ausreichende Verbrennungsluftzufuhr und ordnungsgemäße Abgasabführung sichergestellt ist (Verbrennungsluftverbund nach TRÖL, Abschnitt 5.4.2.3). Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 74: Luft-Abgas-Leitung

    Beispiel: O50 entspricht einem Abstand von 50 mm – Der Abstand zu brennbaren Baustoffen gilt bei Aus- nutzung der Temperaturklasse T120. Wenn das in Zusammenhang mit dem Kessel gesehen wird, ist die maximal mögliche Abgastemperatur des Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 75: Raumluftunabhängiger Betrieb

    • CE-Zertifizierung gemäß EN 14471 • Eignung für Heizölqualitäten EL • Eignung für mindestens 120 °C Abgastemperatur • Feuchteunempfindlich und überdruckdicht • Hinterlüftung im Gleichstrom mit mindestens 20 mm Ringspalt im eckigen Schacht Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 76: Schächte

    • Die verbleibenden Querschnitte der Öffnungen in den aufweisen. Schachtwänden zur Durchführung von Solarleitungen sind fachgerecht zu verschließen. • Die Solarleitungen einschließlich ihrer Dämmung müssen in ihrer Temperaturbeständigkeit den Anforderungen an die Abgasleitung entsprechen. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 77: Prüföffnungen

    – die untere Prüföffnung nicht mehr als 15 m von der Mündung entfernt ist, – der senkrechte Abschnitt der Abgasleitung höchstens einmal um maximal 30 ° schräg geführt (gezogen) ist, Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 78: Raumluftabhängiger Betrieb

    Originalabgaszubehörs sind der aktuellen Schacht entbehrlich, wenn der Aufstellraum eine ins Preisliste zu entnehmen. Freie führende Öffnung mit einem lichten Querschnitt von mindestens 150 cm (oder 2 × 75 cm ) aufweist. Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 79: 10.10 Klassifikation Der Abgasführungsarten

    Abgasanlagen 10.10 Klassifikation der Abgasführungsarten Abgasführung mit konzentrischem Rohr – DO-S – LAS-K GAL-K GAF-K Tab. 44 Klassifikation der Abgasführungsarten Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 80 Abgasanlagen Abgasführung mit konzentrischem Rohr GA-K GA-X mit GA-K GA-X mit LAS-K Tab. 44 Klassifikation der Abgasführungsarten Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 81: 1Bauart C (Raumluftunabhängig)

    Bei raumluftabhängigem Betrieb darf der Ringspalt zur Hersteller verwenden. Verbrennungsluftzufuhr ( Bild 93, [2]) nicht abgedeckt werden. 6 720 819 807-26.1T Bild 93 Abgasanschluss montieren Abgasanschluss Ringspalt zur Verbrennungsluftzufuhr Anschlussstück mit Messöffnungen Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 82: Abgasführung Senkrecht Mit Grundzubehör Do Und Do-S (C33/C33X)

    Baustoffen 1500 mm 6 720 619 379-68.3O Tab. 45 Mindestabstände Flachdach Bild 96 Mindestabstände zu Fenstern beim Bausatz DO (Beispiele nach der MuFeuVO); (Maße in m) Kein besonderer Abstand erforderlich Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 83: 10.13 Abgasführung Horizontal

    • Für die Verlegung von Abgasleitungen in bestehenden Schächten sind länderspezifische Anforderungen zu beachten. • Schächte aus nicht brennbaren, formbeständigen Baustoffen mit Feuerwiderstandsdauer von mindestens 90 Minuten sind in der Regel für den Einbau von Abgasleitungen geeignet. Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 84: Feuerstätte Für Feste Brennstoffe

    Wenn sich die Schachtabdeckung des Bausatzes GA und die Schornsteinmündung einer Feuerstätte für feste Brennstoffe nebeneinander befinden, müssen die Min- destmaße des Schachtquerschnitts und der Schacht- mündung für die Abgasleitung eingehalten werden Bild 100). Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 85: 4Reinigen Bestehender Schächte Und Schornsteine

    Schornsteinanschlussstück und die Schornsteinbemes- Öl-Brennwertkessel Kesselgröße Abgasmassestrom Abgastemperatur -Gehalt Freier Förderdruck Logano plus Teillast/Volllast Teillast/Volllast Teillast/Volllast [kW] [kg/s] [ °C] [Pa] KB195i 0,0012/0,0069 57/62 11,5/11,2 Tab. 50 Abgaskennwerte Logano plus KB195i Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 86: Abgasrohrlängen

    (2 × 87 °-Bögen sind bereits in L enthalten) 10,5 m ( Tabelle 57, Seite 94) Es gilt die Bedingung: L (10 m < 10,5 m) tatsächlich Somit ist diese Abgasführung hinsichtlich der Abgas- rohrlängen in Ordnung. Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 87 Bild 101 Beispiel zur Berechnung der Abgasrohrlängen KB195i-15 mit GA-K (C 1,5 Meter Rohr (L1), 2 × 87°-Bögen und Stütz- bogen im Schacht sind bei den maximalen Längen berücksichtigt worden. Abgas Gesamtbaulänge der Abgasleitung waagerechte Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 88: Abgasführungssituationen

    2) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 89 2) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 90 Abgasführung senkrecht Ø 80/125 mm und Ø 60/125 mm nach C Umlenkungen senkrecht 87° ° Öl-Brennwertkessel KB195i-15; Ø 60 KB195i-15; Ø 80 Tab. 53 Rohrlängen bei C Abgas Gesamtlänge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 91 2) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 92 2) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen im Schacht sowie 5 m Verbrennungszuluftkanal (L3) DN 125 sind in den maximalen Längen schon berücksichtigt. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Waagerechte Länge der Zuluftleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 93 2) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen Wandkonsole sind in den maximalen Längen schon berücksichtigt. Luftansaugung unten an der Konsole. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 94 Abgasrohrlängen Ø 80 Ø 80 6 720 819 807-34.1T 6 720 819 807-35.1T Bild 110 Montagevarianten mit dem Bausatz GA-K Bild 111 Montagevarianten mit dem Bausatz GA-K + ÜB-Flex Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 95 3) 1,5 Meter Rohr (L1) 2 × 87°-Bögen und Stützbogen im Schacht sind in den maximalen Längen schon berücksichtigt. Abgas Gesamtlänge der Abgasleitung Waagerechte Länge der Abgasleitung Maximale Länge der Abgasleitung Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 96: Einzelbauteile Für Die Abgassysteme

    Bild 114 Bogen Ø [mm] [mm] [mm] 87 ° 112,9 59,9 45 ° 100,9 30 ° 94,3 10,5 15 ° 84,9 Tab. 58 Maße Bogen Versatzmaße Bogen Bild 115 Versatzmaße Bogen Logano plus KB195i – 6 720 819 807 (2017/01)

  • Seite 97: Bauteile Für Einzelgerät Nennweite Ø 125 Mm

    Konzentrisches Schiebestück/Montagehilfe Tab. 61 Maße Schornsteinanschluss Ø139 Zuluftgitter (im Grundbausatz GA-X) 245 320 Bild 120 Zuluftgitter (Maße in mm) Ø80 Ø126 6 720 642 463-120.1il Bild 123 Konzentrisches Schiebestück/Montagehilfe (Maße in mm) Logano plus KB195i – 6 720 819 807 (2017/01...
  • Seite 98 87 ° 112,9 59,9 45 ° 100,9 30 ° 93,6 15 ° Tab. 64 Maße konzentrischer Bogen Bild 129 Konzentrisches Zuluft-T-Stück Ø [mm] [mm] [mm] [mm] 80/125 Tab. 67 Maße konzentrisches Zuluft-T-Stück Logano plus KB195i – 6 720 819 807 (2017/01)
  • Seite 99 Tab. 68 Maße konzentrischer Zuluftstutzen Dachdurchführung mit Mündungsabschluss aus Edel- stahl (für Bausatz GAF-K) Bild 131 Dachdurchführung mit Mündungsabschluss Ø [mm] [mm] [mm] 80/125 1250 Tab. 69 Maße Dachdurchführung mit Mündungsabschluss Logano plus KB195i – 6 720 819 807 (2017/01...

  • Seite 100: Stichwortverzeichnis

    Zubehör ..............42 Logalux L.3RS ............13 Logalux SU ..............14 Logalux SU ............. 14 Abmessungen mit Logano plus KB195i ....14 Warmwasser-Leistungsdaten......... 14 Zubehör ..............42 Zubehör Heizkreis-Anschluss-Set ......... 51 Logano plus KB195i – 6 720 819 807 (2017/01)
