Brennermischsystem; Brennerrohre - Buderus Logano plus SB105 Installationsanleitung

2.8.4

Brennermischsystem

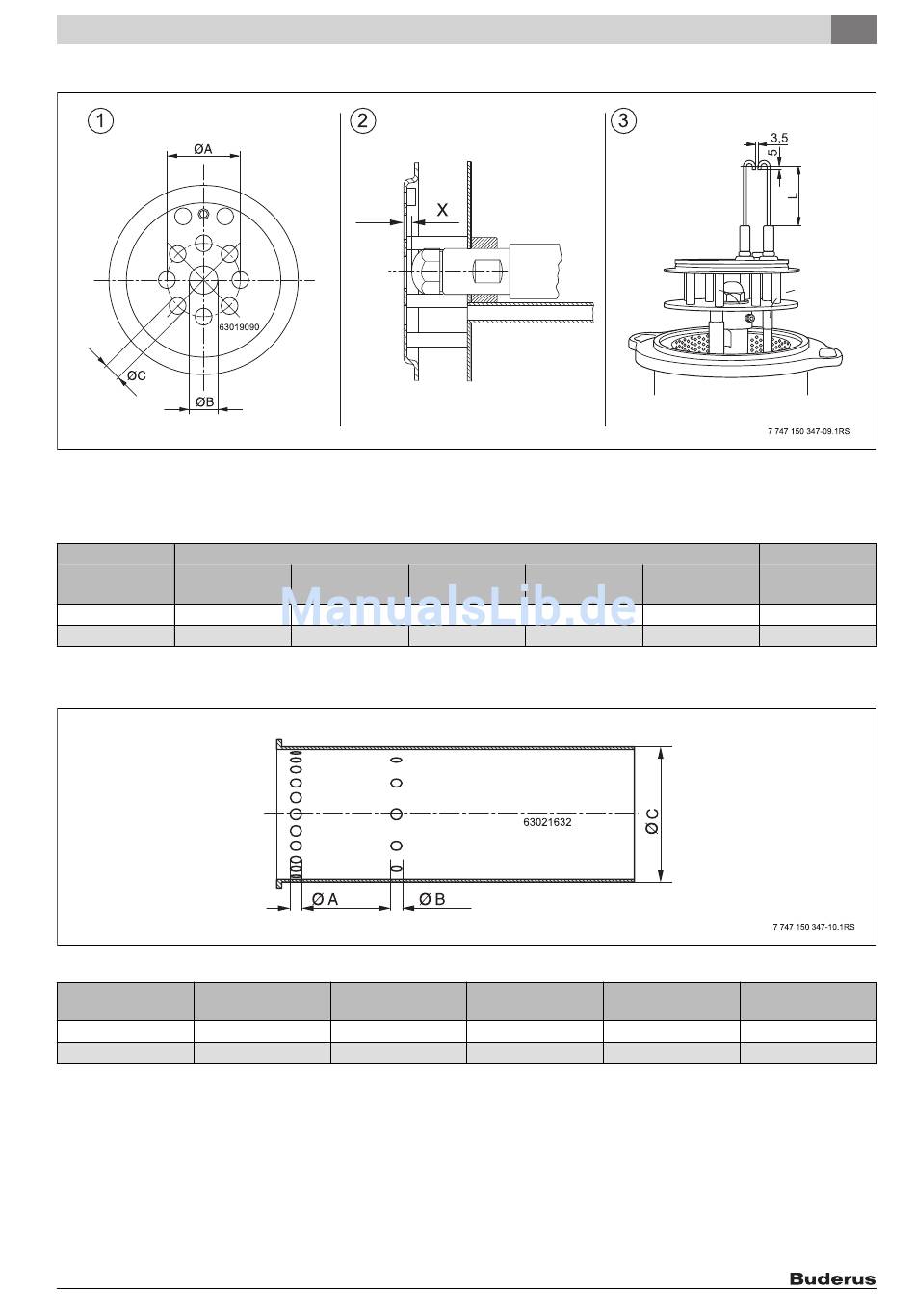

Bild 6 Brennermischsystem und Zündelektrode
[1] Brennermischsystem, Ø A, B, C
[2] Brennermischsystem, Maß X
[3] Zündelektrode, Maß L
Brennertyp
Material-Nr.
BZ1.0 - 19 7 747 013 551
BZ1.0 - 27 7 747 013 553
Tab. 8 Technische Daten Brennertypen, Mischsystem und Zündelektrode
2.8.5

Brennerrohre

Bild 7 Brennerrohre
Brennertyp Material-Nr.
BZ1.0 - 19 6303 3889
BZ1.0 - 27 6302 0754
Tab. 9 Technische Daten Brennerrohre
Logano plus SB105 – 6 720 808 164 (2013/05)
Mischsystem
Ø A Ø B
[mm] [mm]
25,0 12,0
27,5 12,1
Brennerrohre
D69/L214
D83/L214/3, 0/2,5
Ø C
[mm]
5,0
5,8
Ø A Ø B
[mm] [mm]
24 x 2,5 12 x 2
12 x 3 6 x 2,5
Angaben zum Produkt
Zündelektrode
X L
[mm] [mm]
1,5 25
2,0 50
Ø C
[mm]
69
83
2
11
