Basiscontroller Logamatic BC10 bedienen
6
Basiscontroller Logamatic BC10 bedienen
Der Basiscontroller Logamatic BC10 ermöglicht die Grundbedienung
der Heizungsanlage. Dazu stellt er unter anderem folgende Funktionen
zur Verfügung:
• Ein-/Ausschalten der Heizungsanlage
• Vorgabe von Warmwassertemperatur und der maximalen Kessel-
temperatur im Heizbetrieb
• Statusanzeige
6.1
Bedienelemente am BC10
2
3
1

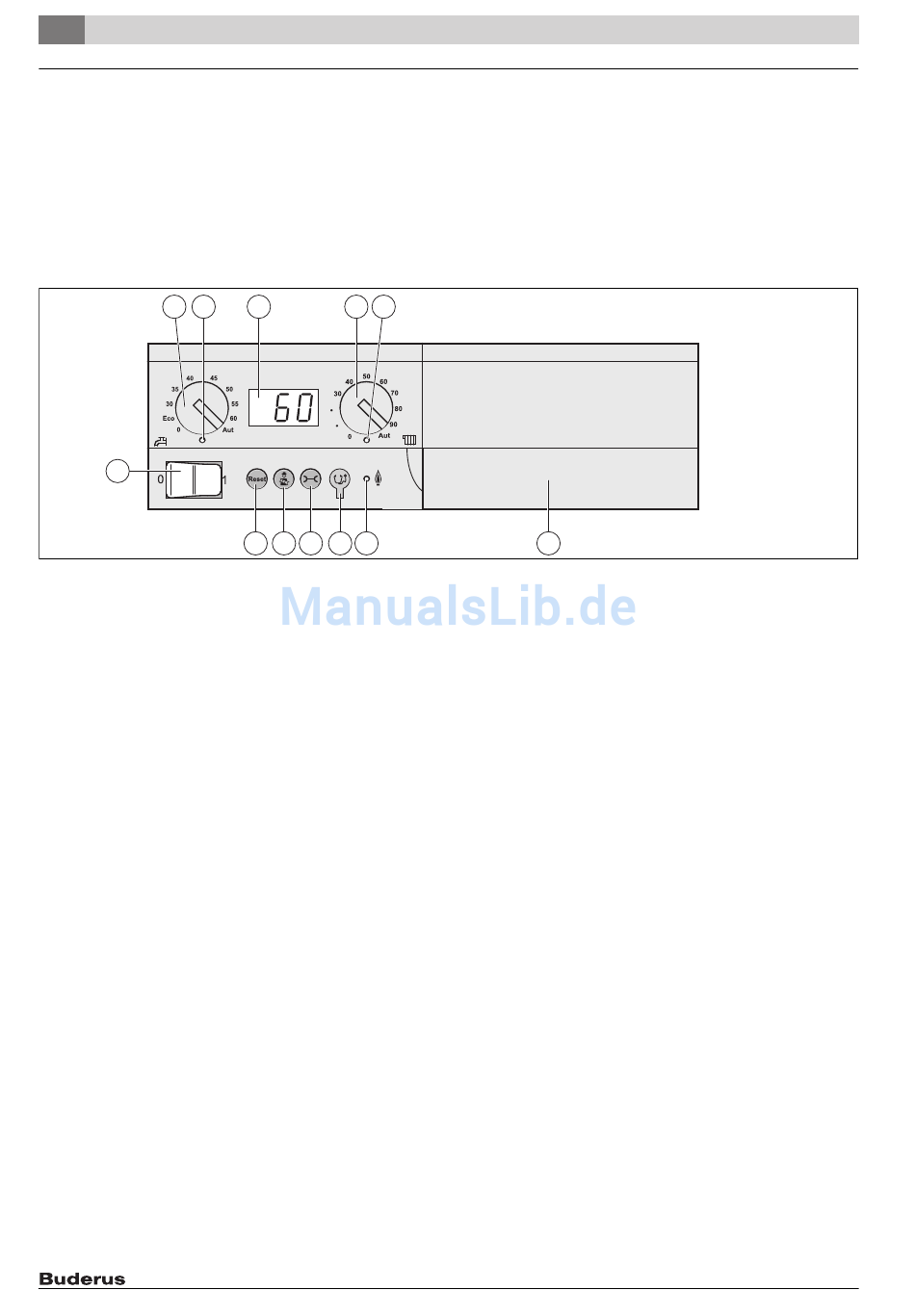

Bild 39 Bedienelemente
[1]
Betriebsschalter
[2]
Drehschalter für Warmwasser-Solltemperatur
[3]
LED Warmwasserbereitung
[4]
Display zur Statusanzeige
[5]
Drehschalter für maximale Kesseltemperatur im Heizbetrieb
[6]
LED Wärmeanforderung
[7]
Grundplatte mit Steckplatz für eine Bedieneinheit
z. B. RC300 (hinter der Blende)
[8]
LED Brenner (An/Aus)
[9]
Anschlussbuchse Diagnosestecker
[10] Taste Statusanzeige
[11] Taste Abgastest
[12] Taste Reset (Entstörtaste)
28
4
5 6
12
11
10
9
8
Viele weitere Funktionen zur komfortablen Regelung Ihrer Heizungs-
anlage steht Ihnen über die Bedieneinheit RC300/RC200 zur
Verfügung.
▶ Bedienungsanleitung beachten.
7
Logano plus SB105 – 6 720 808 164 (2013/05)
6 720 804 973-39.1T
