2
Angaben zum Produkt
2.6
Produktbeschreibung
Der Heizkessel wird werkseitig mit Brenner und verschiedenen Zusatz-
komponenten montiert.
Der Heizkessel kann optional auf dem Warmwasserspeicher montiert
werden ( Bild 1, Seite 6, rechts). Die T-Varianten sind mit einem
Warmwasserspeicher ausgestattet.
Zur besseren Lesbarkeit und Übersichtlichkeit werden Kurz-
bezeichnungen für die Liefervarianten des Öl-Kompakt-Heizkessels
Logano plus SB105(T)–19 und des Öl-Kompakt-Heizkessels
Logano plus SB105(T)–27 eingeführt ( Tabelle 4). Bei Unter-
schieden zwischen den Liefervarianten werden diese ausdrücklich
genannt.
Der Warmwasserspeicher Logalux S135 wird als Warmwasserspeicher
bezeichnet.
▶ Installations- und Wartungsanleitung des Warmwasserspeichers
beachten.
In diesem Dokument wird Zubehör genannt, das für die Installation des
Heizkessels verwendet werden kann.
▶ Installationsanleitungen des Zubehörs beachten.
2.6.2
Hauptbestandteile des Heizkessels

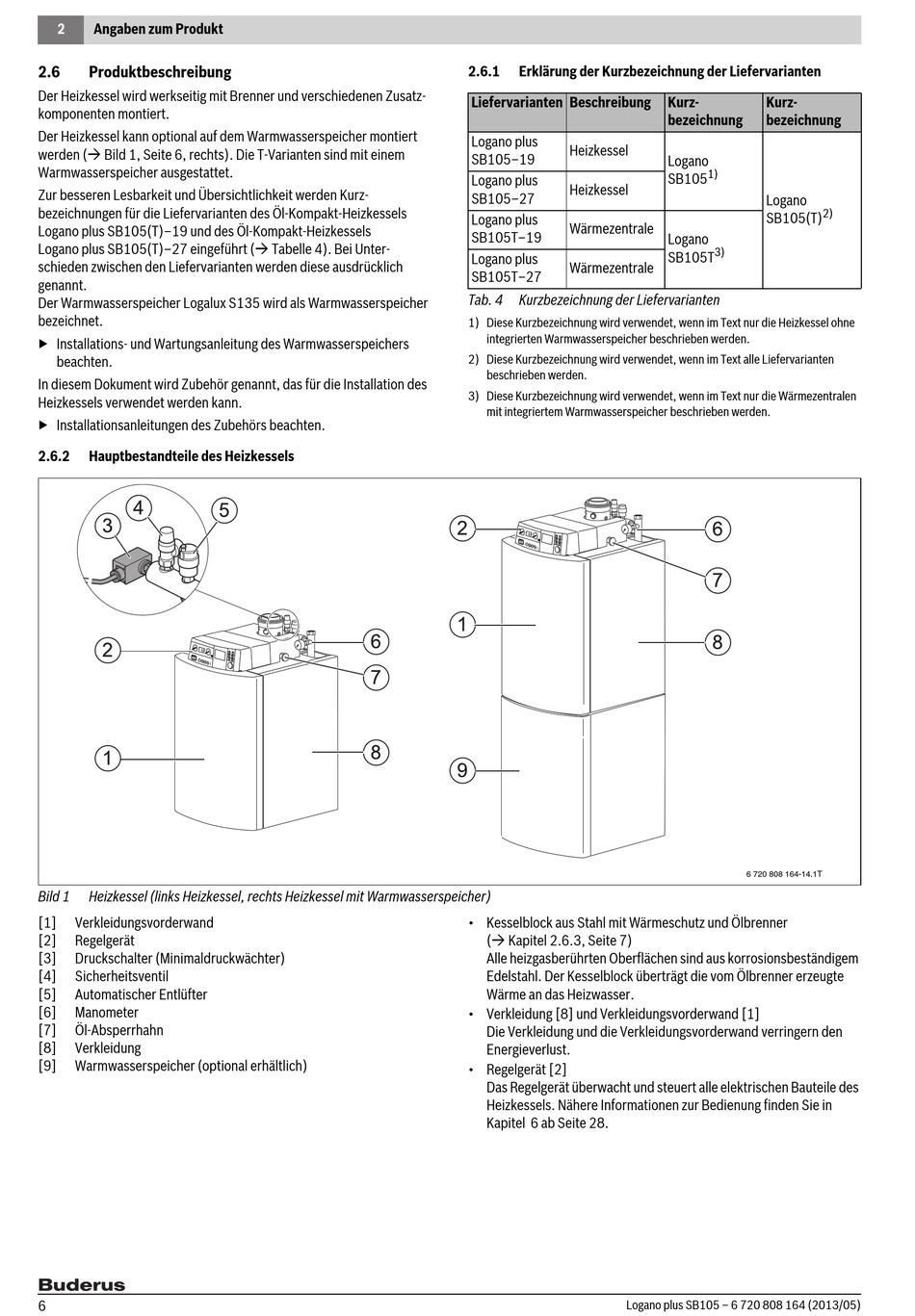

Bild 1
Heizkessel (links Heizkessel, rechts Heizkessel mit Warmwasserspeicher)
[1]
Verkleidungsvorderwand
[2]
Regelgerät
[3]
Druckschalter (Minimaldruckwächter)
[4]
Sicherheitsventil
[5]
Automatischer Entlüfter
[6]
Manometer
[7]
Öl-Absperrhahn
[8]
Verkleidung
[9]
Warmwasserspeicher (optional erhältlich)
6
2.6.1
Erklärung der Kurzbezeichnung der Liefervarianten
Liefervarianten Beschreibung
Logano plus
Heizkessel
SB105–19
Logano plus
Heizkessel
SB105–27
Logano plus
Wärmezentrale
SB105T–19
Logano plus
Wärmezentrale
SB105T–27
Tab. 4
Kurzbezeichnung der Liefervarianten
1) Diese Kurzbezeichnung wird verwendet, wenn im Text nur die Heizkessel ohne
integrierten Warmwasserspeicher beschrieben werden.
2) Diese Kurzbezeichnung wird verwendet, wenn im Text alle Liefervarianten
beschrieben werden.
3) Diese Kurzbezeichnung wird verwendet, wenn im Text nur die Wärmezentralen
mit integriertem Warmwasserspeicher beschrieben werden.
• Kesselblock aus Stahl mit Wärmeschutz und Ölbrenner
( Kapitel 2.6.3, Seite 7)
Alle heizgasberührten Oberflächen sind aus korrosionsbeständigem
Edelstahl. Der Kesselblock überträgt die vom Ölbrenner erzeugte
Wärme an das Heizwasser.
• Verkleidung [8] und Verkleidungsvorderwand [1]
Die Verkleidung und die Verkleidungsvorderwand verringern den
Energieverlust.
• Regelgerät [2]
Das Regelgerät überwacht und steuert alle elektrischen Bauteile des
Heizkessels. Nähere Informationen zur Bedienung finden Sie in
Kapitel 6 ab Seite 28.
Logano plus SB105 – 6 720 808 164 (2013/05)
Kurz-
Kurz-
bezeichnung
bezeichnung
Logano
1)
SB105
Logano
2)
SB105(T)
Logano
3)
SB105T
6 720 808 164-14.1T
