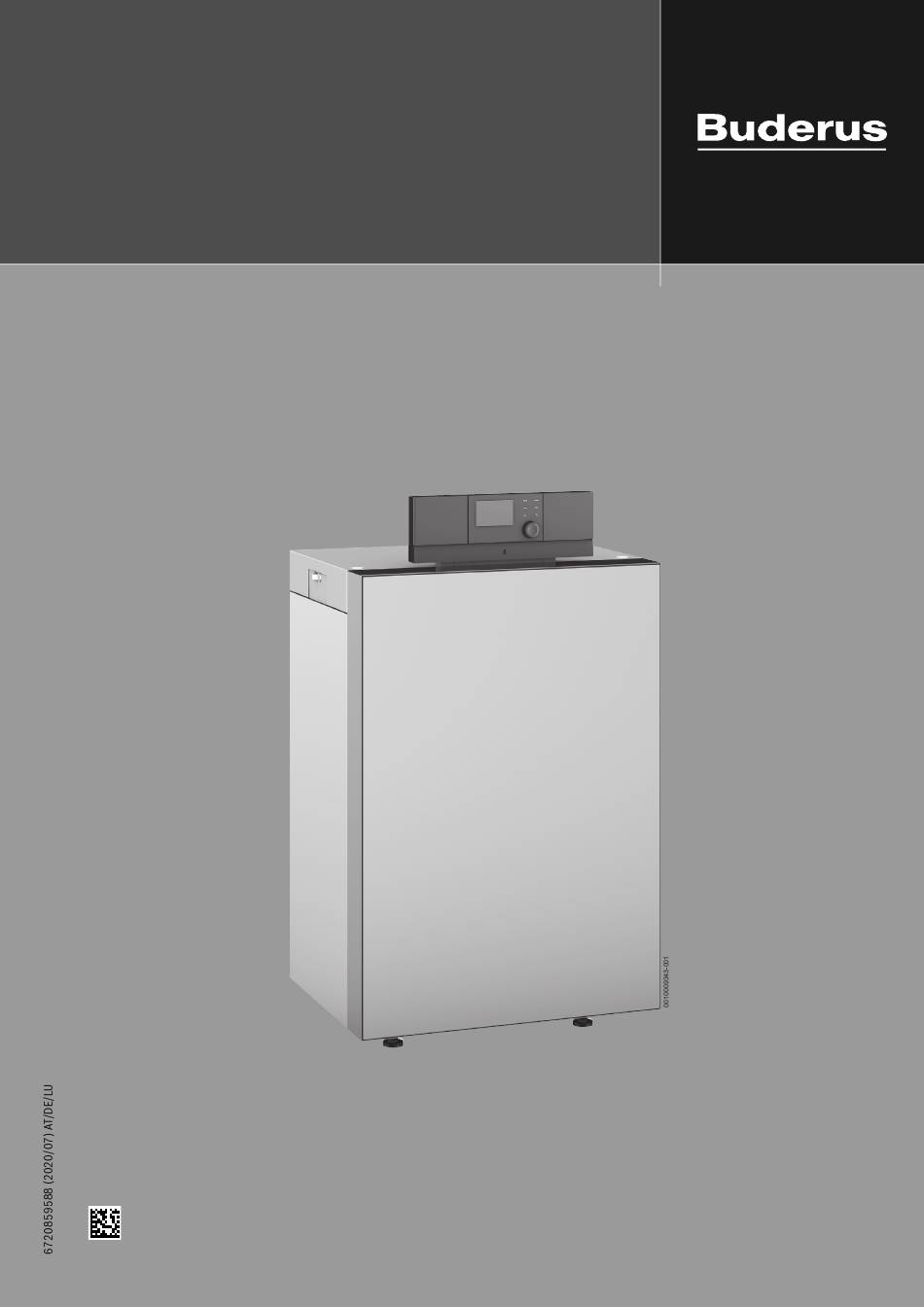

- Seite 1 Bedienungsanleitung für den Betreiber Öl-Brennwertkessel Logano plus KB195i-15 Vor Bedienung sorgfältig lesen.
- Seite 2 Energie und Leidenschaft, um für Sie indi- viduelle Lösungen für Ihr Wohlfühlklima zu entwickeln. Egal ob Wärme, Warmwasser oder Lüftung – mit einem Buderus Produkt erhalten Sie hocheffiziente Heizungstechnik in bewährter Buderus Qua- lität, die Ihnen lange und zuverlässig Behaglichkeit schenken wird.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Betriebs- und Störungsanzeigen ..... . . 22 Symbolerklärung und Sicherheitshinweise ....4 Störungsanzeigen an der Bedieneinheit . -
Seite 4: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise H Bestimmungsgemäße Verwendung Symbolerklärung Das Produkt darf nur zur Erwärmung von Heizwasser Warnhinweise und zur Warmwasserbereitung in geschlossenen In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt Warmwasser-Heizungssystemen verwendet werden. - Seite 5 Symbolerklärung und Sicherheitshinweise H Lebensgefahr durch Kohlenmonoxid H Bei Geräten mit raumluftabhängigem Betrieb: Vergiftungsgefahr durch Abgase bei unzurei- Kohlenmonoxid (CO) ist ein giftiges Gas, das unter An- chender Verbrennungsluftzufuhr derem bei der unvollständigen Verbrennung fossiler Brennstoffe wie Öl, Gas oder Festbrennstoffen ent- ▶...
-
Seite 6: Angaben Zum Produkt
Angaben zum Produkt Angaben zum Produkt Konformitätserklärung Sie können die Konformitätserklärung des Produkts im Internet abrufen ( Rückseite). Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den eu- ropäischen Richtlinien sowie den ergänzenden nationalen Anforderun- gen. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen. Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. -
Seite 7: Bedieneinheit (Basiscontroller Mit Rc310)
Angaben zum Produkt Bedieneinheit (Basiscontroller mit RC310) 0010010850-001 Bild 2 Bedieneinheit (Basiscontroller mit RC310) – Bedienelemente Gerätesicherung 6,3 A (IMC110) Ein/Aus-Schalter (IMC110) Netzwerkanschluss (RJ45) (Kessel-Rückseite oben, IMC110) fav-Taste (Favoritenfunktionen) man-Taste (manueller Betrieb) auto-Taste (Automatikbetrieb) menu-Taste (Menüs aufrufen) info-Taste (Infomenü und Hilfe) Zurück-Taste [10] Auswahlknopf [11] Schornsteinfeger-, Reset- und Notbetrieb-Taste... -
Seite 8: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Betriebsdruck der Heizung kontrollieren Heizungsanlage betriebsbereit stellen Die Betriebsdruck-Anzeige (Zubehör) ist Teil der Anlage außerhalb des ▶ Bauseitig installierte Brennstoffzufuhr öffnen. Heizkessels. ▶ Heizungsnotschalter (wenn vorhanden) und/oder die Haussicherung für den Heizkessel einschalten. Der Manometerzeiger [2] zeigt den Betriebsdruck der Heizungsanlage an. -
Seite 9: Übersicht Der Bedienelemente Und Symbole
Wärmeerzeuger. – Infozeile: Anzeige von Uhrzeit, Wochentag und Da- Infozeile: Kommunikationsmodul ist im System und Verbindung zum Buderus Server ist aktiv. Infozeile: Tastensperre ist aktiv (auto-Taste und Auswahlknopf gedrückt halten, um die Tastensperre ein- oder auszuschalten). 0 010 008 496-001 Zusätzliche Temperaturanzeige (Anzeige einer zu-... -
Seite 10: Heizkreis Für Die Standardanzeige Auswählen
Inbetriebnahme 3.5.3 Heizkreis für die Standardanzeige auswählen 3.5.5 Gewünschte Raumtemperatur abrufen In der Standardanzeige werden immer nur Daten eines Heizkreises ange- Automatikbetrieb zeigt. Wenn 2 oder mehr Heizkreise installiert sind, kann eingestellt wer- Wenn der Automatikbetrieb aktiv ist: den, auf welchen Heizkreis sich die Standardanzeige bezieht. ▶... -
Seite 11: Raumtemperatur Dauerhaft Ändern
Inbetriebnahme Vorübergehenden manuellen Betrieb aktivieren Manueller Betrieb ▶ man-Taste drücken, bis das Eingabefeld für die Dauer des manuellen ▶ Ggf. man-Taste drücken, um den manuellen Betrieb zu aktivieren. Betriebs aktiviert ist. 0010008181-001 0010008180-001 ▶ Auswahlknopf drehen und drücken, um die Temperatur einzustellen. ▶... -
Seite 12: Art Des Zeitprogramms Einstellen
Inbetriebnahme Temperatur/Betriebsart für einen Zeitabschnitt einstellen Schaltzeit löschen Wenn unter dem Menüpunkt Heizung > Zeitprogramm > Art des Zeit- ▶ Menü zur Anpassung eines Zeitprogramms für Heizung öffnen. programms die Einstellung Frei einstellbare Temperatur aktiv ist: ▶ Symbol für Schaltzeit löschen ( ) auswählen und bestätigen. ▶... -
Seite 13: Aktives Zeitprogramm Für Heizung Auswählen
Inbetriebnahme 3.5.10 Aktives Zeitprogramm für Heizung auswählen Zeichen eingeben/einfügen ▶ Hauptmenü öffnen. ▶ Menü zur Umbenennung eines Zeitprogramms oder Heizkreises öff- nen. ▶ Heizung > Zeitprogramm > Zeitprogramm aktivieren öffnen. ▶ Cursor durch Drehen des Auswahlknopfes an die gewünschte Stelle bringen. -
Seite 14: Warmwasser Einstellen
Inbetriebnahme 3.5.12 Warmwasser einstellen Warmwassertemperatur ändern Die Maximale Warmwassertemperatur ist durch die Einstellung am Wär- meerzeuger begrenzt. Wenn der Maximalwert am Wärmeerzeuger er- höht wird, wird der Wert des Wärmeerzeugers automatisch Wenn die Funktion für die thermische Desinfektion aktiviert ist, wird der übernommen. -
Seite 15: Zeitprogramm Für Warmwasser-Zirkulation Anpassen
Inbetriebnahme 3.5.14 Zeitprogramm für Warmwasser-Zirkulation anpassen Urlaubszeitraum einstellen ▶ Hauptmenü öffnen. ▶ Menü für Urlaubsprogramm öffnen. ▶ Menü Warmwasser > Zirkulation > Betriebsart öffnen. ▶ Wenn der Urlaubszeitraum für das ausgewählte Urlaubsprogramm bereits eingestellt ist, Menü Urlaubszeitraum öffnen. ▶ Tag, Monat und Jahr für Beginn: und Ende: des Urlaubszeitraums auswählen und bestätigen. -
Seite 16: Weitere Einstellungen
Inbetriebnahme Urlaubsprogramm unterbrechen Uhrzeit und Datum einstellen Während des Urlaubszeitraums wird angezeigt, bis wann das Urlaubs- Wenn die Bedieneinheit längere Zeit ohne Stromversorgung war, müssen programm aktiv ist. Datum und Uhrzeit eingestellt werden: ▶ Stromversorgung wiederherstellen. Wenn 2 oder mehr Heizkreise installiert sind, muss vor der Unterbre- Die Bedieneinheit zeigt die Einstellung für das Datum an. -
Seite 17: Heizung/Warmwasser Aus- Und Einschalten
Inbetriebnahme ▶ Um den Menüpunkt im Favoritenmenü zu deaktivieren Nein auswäh- 3.5.19 Notbetrieb len und bestätigen. Notbetrieb aktivieren (Handbetrieb) Im Notbetrieb heizt das Gerät. Der Brenner ist in Betrieb, bis die für den Notbetrieb eingestellte Vorlauftemperatur erreicht ist. Je nach Anlagen- konfiguration ist die Warmwasserbereitung aktiv oder nicht. -
Seite 18: Steuerung Und Überwachung Des Heizkessels Mit ? E Inem Mobilen Endgerät Über Das Ip-Modul
(z. B. Smartphone). Das IP-Modul ist die Schnittstelle zwischen der servers hinterlegt. Bei bestehender Internetverbindung meldet sich Heizungsanlage und einem Netzwerk (LAN). das Modul automatisch am Buderus-Server an. Das Regelgerät erfüllt die harmonisierten EU-Normen gemäß EG-Richt- • Lokales Netzwerk linie 2006/95 (Elektrische Betriebsmittel /Niederspannungsrichtlinie, Eine Internetverbindung des Moduls ist nicht zwingend erforderlich. -
Seite 19: Heizungsanlage Außer Betrieb Nehmen
Heizungsanlage außer Betrieb nehmen Heizungsanlage außer Betrieb nehmen Heizungsanlage entleeren HINWEIS Sachschaden durch Frost! Das Ablassen von Heizwasser ist an jeder Heizungsanlage unterschied- Wenn die Heizungsanlage in keinem frostsicheren Raum steht und außer lich. Lassen Sie sich deshalb von Ihrem zugelassenen Fachbetrieb unter- Betrieb ist, kann sie bei Frost einfrieren. -
Seite 20: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Frostschutz einstellen Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Frostschutz für die Heizungsanlage: Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns ▶ Maximale Vorlauftemperatur auf 30 °C einstellen ( Kapitel 3.5.18, gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer- Seite 17). -
Seite 21: Inspektion Und Wartung
Inspektion und Wartung Inspektion und Wartung Energiesparhinweise H Inspektion und Wartung Sparsam heizen Der Heizkessel ist für niedrigen Ölverbrauch und geringe Umwelt- Fehlende oder mangelhafte Reinigung, Inspektion belastung bei gleichzeitig großer Behaglichkeit konstruiert. oder Wartung kann zu Sach- und/oder Personenschä- Entsprechend dem Wärmebedarf der Wohnung wird die Ölzufuhr zum den führen bis hin zur Lebensgefahr. -
Seite 22: Betriebs- Und Störungsanzeigen
Betriebs- und Störungsanzeigen Betriebs- und Störungsanzeigen Verriegelnde Störung zurücksetzen ▶ Reset-Taste an der Bedieneinheit (Bild 2[11], Seite 7) drücken. Die Störung wird nicht mehr im Display angezeigt. Das Takten des Brennereinspritzventils ist ein normales Betriebsge- räusch des Brennersystems und ist keine Störung. -oder- ▶... -
Seite 23: Betriebsanzeigen
Betriebs- und Störungsanzeigen Betriebsanzeigen Um die Betriebsanzeigen auszulesen: ▶ Menü Systeminformation auswählen und bestätigen. ▶ Menü Info öffnen. ▶ Menüpunkt Betriebscode suchen. Betriebs- Fehler- Ursache Beschreibung Prüfvorgang/ Maßnahme Code nummer Ursache – Gerät im Innerhalb der eingestellten Leistungseinstellung an Kesselleistung auf den Schaltoptimierungspro- Schaltoptimierungszeit be- der Bedieneinheit prüfen. - Seite 24 Fachbegriffe Fachbegriffe Betriebsdruck Vorlauftemperatur Der Betriebsdruck ist der Druck in der Heizungsanlage. Die Vorlauftemperatur ist die Temperatur, mit der das erwärmte Heiz- wasser vom Gerät zu den Heizflächen fließt. Brennwertkessel Zirkulationspumpe Der Brennwertkessel nutzt nicht nur die Wärme, die als messbare Temperatur bei der Verbrennung entsteht, sondern auch zusätzlich die Eine Zirkulationspumpe lässt das Warmwasser zwischen Speicher und Wärme des Wasserdampfes.
- Seite 25 Stichwortverzeichnis Stichwortverzeichnis Aktives Zeitprogramm ........13 Raumtemperatur ändern Altgerät .
