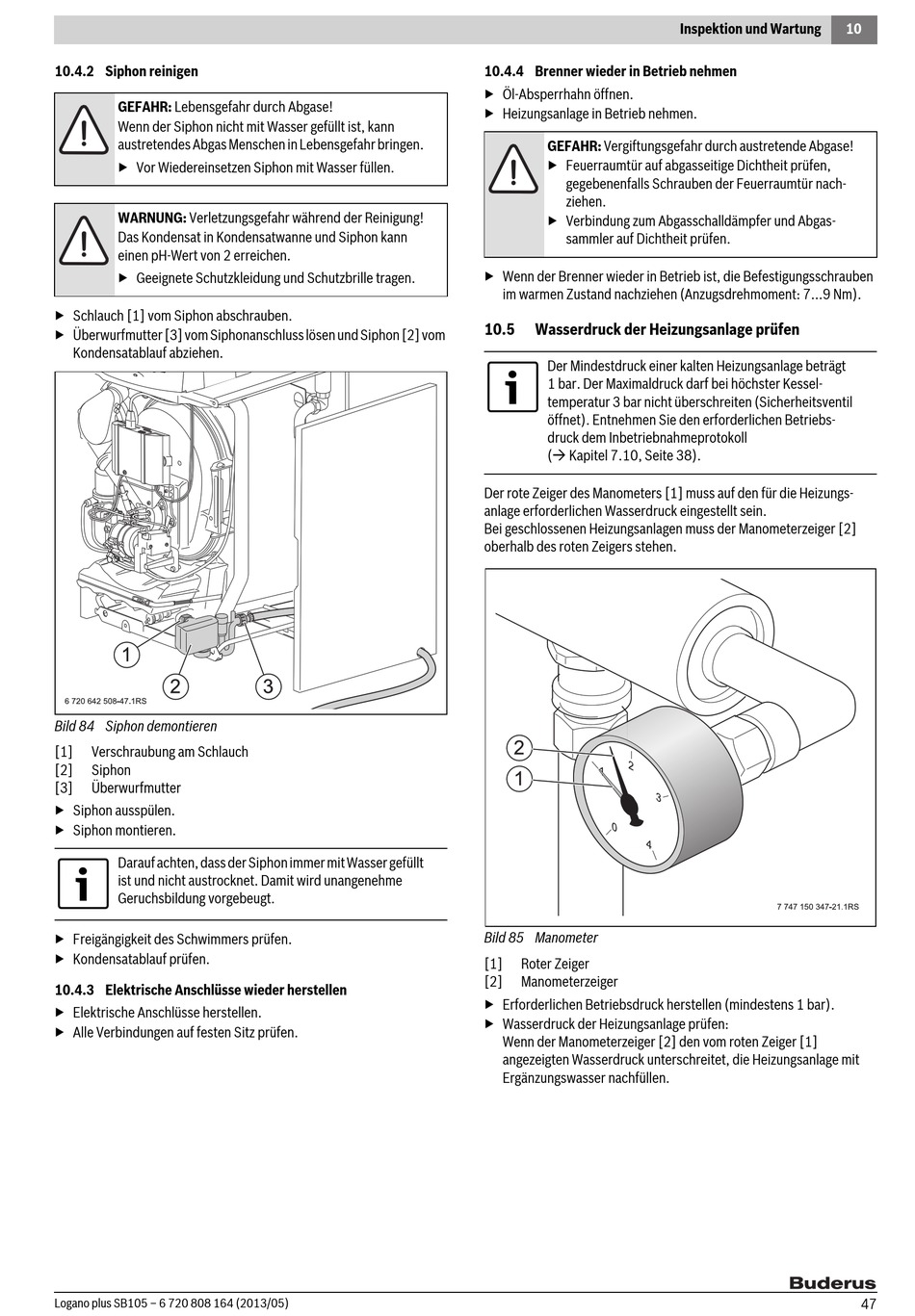

10.4.2 Siphon reinigen

GEFAHR: Lebensgefahr durch Abgase!
Wenn der Siphon nicht mit Wasser gefüllt ist, kann
austretendes Abgas Menschen in Lebensgefahr bringen.
▶ Vor Wiedereinsetzen Siphon mit Wasser füllen.
WARNUNG: Verletzungsgefahr während der Reinigung!
Das Kondensat in Kondensatwanne und Siphon kann
einen pH-Wert von 2 erreichen.
▶ Geeignete Schutzkleidung und Schutzbrille tragen.
▶ Schlauch [1] vom Siphon abschrauben.
▶ Überwurfmutter [3] vom Siphonanschluss lösen und Siphon [2] vom
Kondensatablauf abziehen.
Bild 84 Siphon demontieren
[1]
Verschraubung am Schlauch
[2]
Siphon
[3]
Überwurfmutter
▶ Siphon ausspülen.
▶ Siphon montieren.
Darauf achten, dass der Siphon immer mit Wasser gefüllt
ist und nicht austrocknet. Damit wird unangenehme
Geruchsbildung vorgebeugt.
▶ Freigängigkeit des Schwimmers prüfen.
▶ Kondensatablauf prüfen.
10.4.3 Elektrische Anschlüsse wieder herstellen
▶ Elektrische Anschlüsse herstellen.
▶ Alle Verbindungen auf festen Sitz prüfen.
Logano plus SB105 – 6 720 808 164 (2013/05)

10.4.4 Brenner wieder in Betrieb nehmen

▶ Öl-Absperrhahn öffnen.
▶ Heizungsanlage in Betrieb nehmen.
GEFAHR: Vergiftungsgefahr durch austretende Abgase!
▶ Feuerraumtür auf abgasseitige Dichtheit prüfen,
gegebenenfalls Schrauben der Feuerraumtür nach-
ziehen.
▶ Verbindung zum Abgasschalldämpfer und Abgas-
sammler auf Dichtheit prüfen.
▶ Wenn der Brenner wieder in Betrieb ist, die Befestigungsschrauben
im warmen Zustand nachziehen (Anzugsdrehmoment: 7...9 Nm).
10.5
Wasserdruck der Heizungsanlage prüfen
Der Mindestdruck einer kalten Heizungsanlage beträgt
1 bar. Der Maximaldruck darf bei höchster Kessel-
temperatur 3 bar nicht überschreiten (Sicherheitsventil
öffnet). Entnehmen Sie den erforderlichen Betriebs-
druck dem Inbetriebnahmeprotokoll
( Kapitel 7.10, Seite 38).
Der rote Zeiger des Manometers [1] muss auf den für die Heizungs-
anlage erforderlichen Wasserdruck eingestellt sein.
Bei geschlossenen Heizungsanlagen muss der Manometerzeiger [2]
oberhalb des roten Zeigers stehen.
Bild 85 Manometer
[1]
Roter Zeiger
[2]
Manometerzeiger
▶ Erforderlichen Betriebsdruck herstellen (mindestens 1 bar).
▶ Wasserdruck der Heizungsanlage prüfen:
Wenn der Manometerzeiger [2] den vom roten Zeiger [1]
angezeigten Wasserdruck unterschreitet, die Heizungsanlage mit
Ergänzungswasser nachfüllen.
Inspektion und Wartung
10
47
