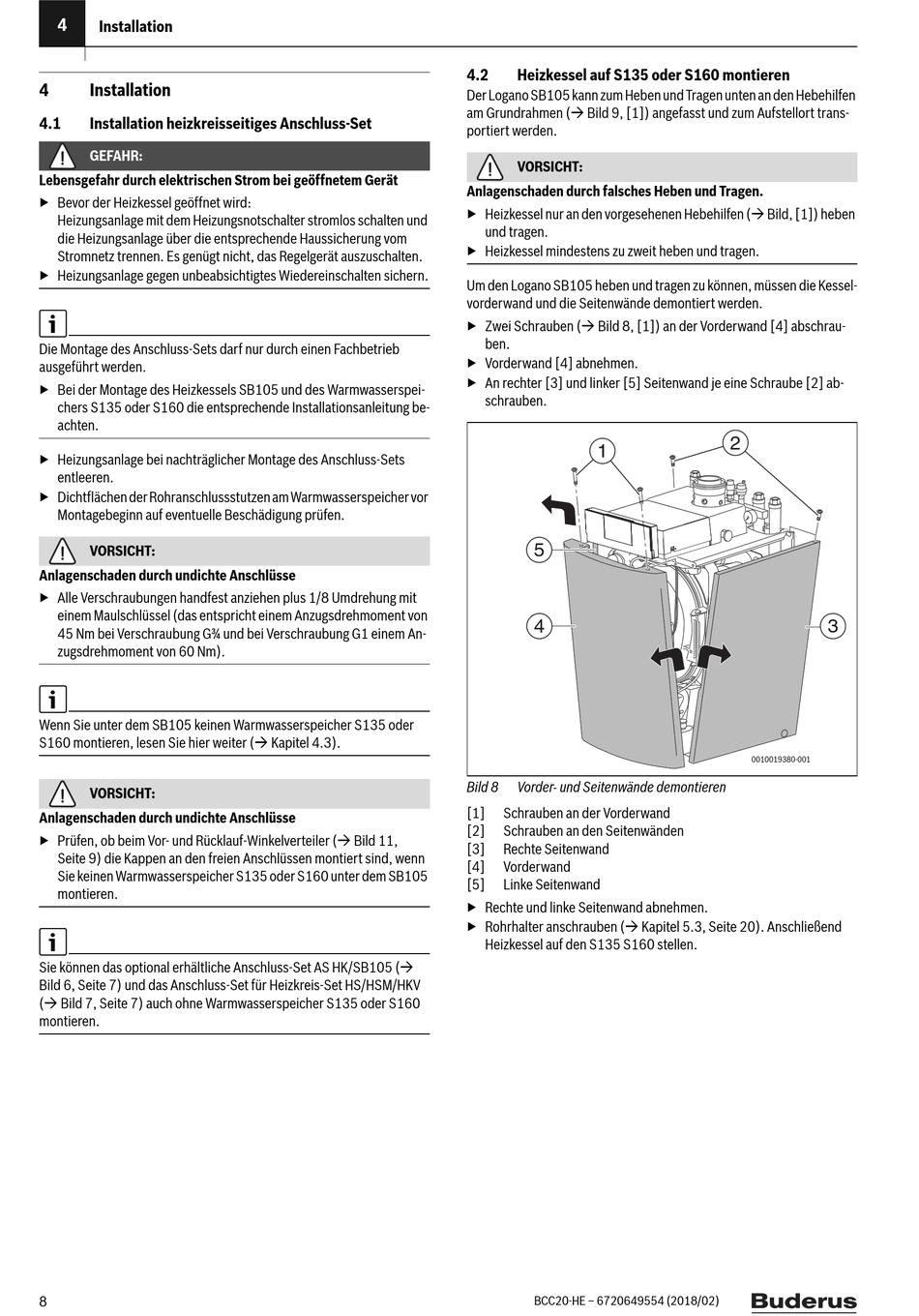

Installation
4
Installation
4.1
Installation heizkreisseitiges Anschluss-Set
GEFAHR:
Lebensgefahr durch elektrischen Strom bei geöffnetem Gerät
▶ Bevor der Heizkessel geöffnet wird:
Heizungsanlage mit dem Heizungsnotschalter stromlos schalten und
die Heizungsanlage über die entsprechende Haussicherung vom
Stromnetz trennen. Es genügt nicht, das Regelgerät auszuschalten.
▶ Heizungsanlage gegen unbeabsichtigtes Wiedereinschalten sichern.
Die Montage des Anschluss-Sets darf nur durch einen Fachbetrieb
ausgeführt werden.
▶ Bei der Montage des Heizkessels SB105 und des Warmwasserspei-
chers S135 oder S160 die entsprechende Installationsanleitung be-
achten.
▶ Heizungsanlage bei nachträglicher Montage des Anschluss-Sets
entleeren.
▶ Dichtflächen der Rohranschlussstutzen am Warmwasserspeicher vor
Montagebeginn auf eventuelle Beschädigung prüfen.
VORSICHT:
Anlagenschaden durch undichte Anschlüsse
▶ Alle Verschraubungen handfest anziehen plus 1/8 Umdrehung mit
einem Maulschlüssel (das entspricht einem Anzugsdrehmoment von
45 Nm bei Verschraubung G¾ und bei Verschraubung G1 einem An-
zugsdrehmoment von 60 Nm).
Wenn Sie unter dem SB105 keinen Warmwasserspeicher S135 oder
S160 montieren, lesen Sie hier weiter ( Kapitel 4.3).
VORSICHT:
Anlagenschaden durch undichte Anschlüsse
▶ Prüfen, ob beim Vor- und Rücklauf-Winkelverteiler ( Bild 11,
Seite 9) die Kappen an den freien Anschlüssen montiert sind, wenn
Sie keinen Warmwasserspeicher S135 oder S160 unter dem SB105
montieren.
Sie können das optional erhältliche Anschluss-Set AS HK/SB105 (
Bild 6, Seite 7) und das Anschluss-Set für Heizkreis-Set HS/HSM/HKV
( Bild 7, Seite 7) auch ohne Warmwasserspeicher S135 oder S160
montieren.
8
4.2
Heizkessel auf S135 oder S160 montieren
Der Logano SB105 kann zum Heben und Tragen unten an den Hebehilfen
am Grundrahmen ( Bild 9, [1]) angefasst und zum Aufstellort trans-
portiert werden.
VORSICHT:
Anlagenschaden durch falsches Heben und Tragen.
▶ Heizkessel nur an den vorgesehenen Hebehilfen ( Bild, [1]) heben
und tragen.
▶ Heizkessel mindestens zu zweit heben und tragen.
Um den Logano SB105 heben und tragen zu können, müssen die Kessel-
vorderwand und die Seitenwände demontiert werden.
▶ Zwei Schrauben ( Bild 8, [1]) an der Vorderwand [4] abschrau-
ben.
▶ Vorderwand [4] abnehmen.
▶ An rechter [3] und linker [5] Seitenwand je eine Schraube [2] ab-
schrauben.
1
5
4
Bild 8
Vorder- und Seitenwände demontieren
[1]
Schrauben an der Vorderwand
[2]
Schrauben an den Seitenwänden
[3]
Rechte Seitenwand
[4]
Vorderwand
[5]
Linke Seitenwand
▶ Rechte und linke Seitenwand abnehmen.
▶ Rohrhalter anschrauben ( Kapitel 5.3, Seite 20). Anschließend
Heizkessel auf den S135 S160 stellen.
BCC20-HE – 6720649554 (2018/02)
2
3
0010019380-001
