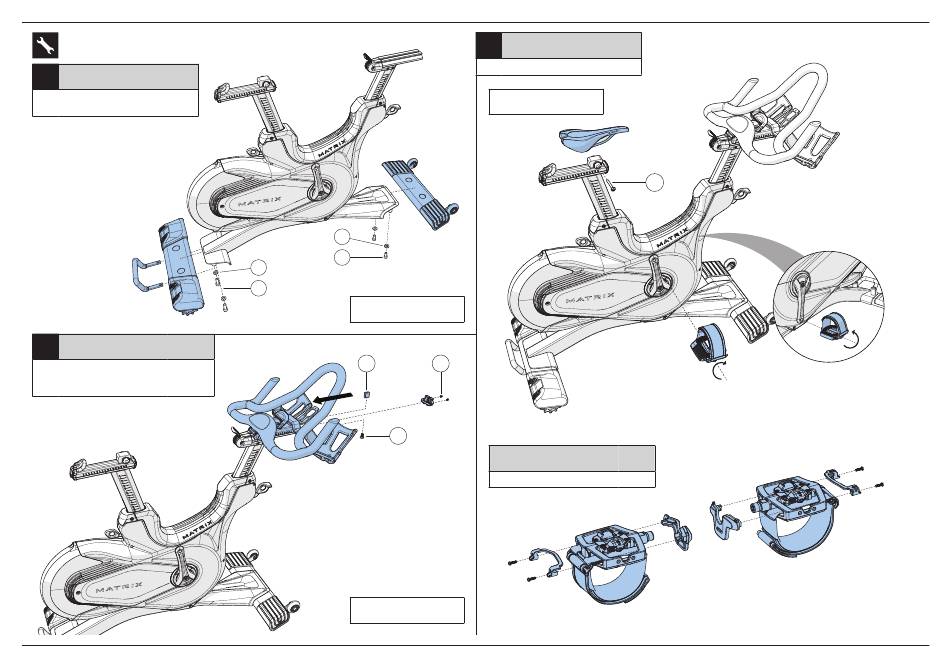

MONTAJE
1
Piezas de tornillería Cantidad
A Perno (M12x25L) 4
B Arandela plana 4
2
Piezas de tornillería Cantidad
D Tope 1
E Tornillo (M8x20L) 1
F Tornillo (M4x6L) 2
B
A
B
A
Par de apriete
78 Nm / 58 ft-lb.
D
E
Deslice el manillar en el
cuadro antes de instalar
(D), (E) y luego (F)
Par de apriete
E - 20 Nm / 14 ft-lb
ESPAÑOL
3
Piezas de tornillería Cantidad
G Tornillo (M6x50L) 1
Par de apriete
G - 10 Nm / 7.4 ft-lb
F
Piezas de tornillería
H Tornillo (M3x12L)
71
G
40 Nm / 29.5 ft-lb
Cantidad
4
PEDAL
IZQUIERDO
